HBN-PCS-N-22-1-4如何通過功能驗證雙向拉繩開關

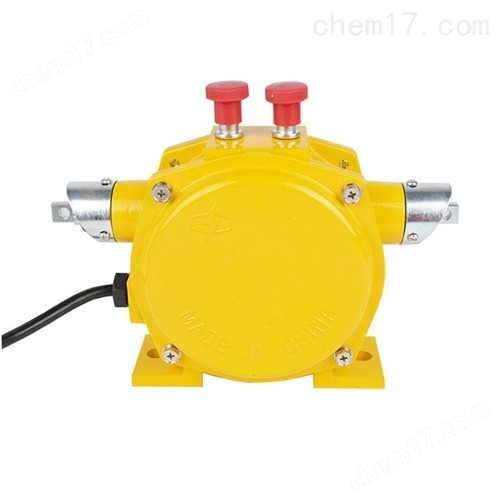

HBN-PCS-N-22-1-4雙向拉繩開關是一種用于輸送機等設備的安全保護裝置，通過拉動兩側的拉繩觸發開關動作，實現緊急停機或報警功能。功能驗證需確保其雙向觸發可靠性、信號輸出穩定性、復位機制有效性，以下是具體驗證步驟及方法：

一、驗證前的準備工作

1、工具準備

萬用表（直流電壓檔或電阻檔）

絕緣拉繩（長度≥開關安裝間距）

測試臺或模擬負載（如繼電器、指示燈）

記錄表（記錄觸發次數、響應時間、故障現象）

2、安全措施

斷開設備電源，避免誤啟動。

佩戴絕緣手套，防止觸電。

確保測試環境無易燃易爆物品（尤其涉及防爆型開關時）。

3、開關檢查

外觀：檢查外殼是否破損、拉繩是否斷裂或松動。

接線：確認接線端子緊固，無氧化或短路風險。

標識：核對開關型號（如EX-LLS-A為防爆型）、額定電壓（如AC 220V/DC 24V）、觸點容量（如5A 250V AC）。

二、功能驗證核心步驟

1. 雙向觸發測試

目標：驗證開關在左右兩側拉繩被拉動時均能可靠觸發。

步驟：

單向觸發驗證

將萬用表調至電阻檔（或電壓檔，根據開關類型），表筆接開關的常開觸點（NO）和公共端（COM）。

拉動左側拉繩限位置（通常需用力≥10N），觀察萬用表：

電阻檔：顯示從∞（斷開）變?yōu)?Ω（導通）。

電壓檔：若接負載（如指示燈），指示燈應點亮。

松開拉繩，觸點應自動復位（電阻恢復∞或指示燈熄滅）。

重復測試右側拉繩，結果應與左側一致。

雙向聯動測試

同時拉動左右兩側拉繩，驗證觸點是否同步動作（適用于需雙繩同時觸發的場景）。

若開關設計為“任一側拉動即觸發”，則無需同步動作。

合格標準：

觸發力符合手冊要求（如10N±2N）。

觸點動作無延遲（響應時間≤50ms）。

雙向觸發結果一致，無卡滯或失效。

2. 信號輸出穩定性測試

目標：驗證開關在連續觸發或振動環境下信號輸出是否穩定。

步驟：

連續觸發測試

固定拉繩一端，用機械裝置（如氣缸）快速拉動拉繩1000次（頻率1Hz）。

記錄每次觸發后的觸點狀態：

若出現觸點粘連（無法復位）、誤觸發（未拉動時導通）或響應時間波動＞10%，則開關可靠性不足。

振動測試

將開關安裝在振動臺（頻率10-55Hz，振幅1.5mm），運行30分鐘。

觀察觸點是否因振動誤動作（如指示燈閃爍）。

合格標準：

連續觸發1000次后，觸點動作可靠率≥99.9%。

振動環境下無誤觸發或信號丟失。

3. 復位機制驗證

目標：驗證開關在觸發后能否通過手動或自動復位恢復正常狀態。

步驟：

手動復位測試

拉動拉繩觸發開關，保持5秒后松開。

檢查觸點是否自動復位（適用于自動復位型開關）。

若為手動復位型，需按壓復位按鈕（通常位于開關頂部），驗證觸點是否恢復斷開狀態。

復位力測試

用彈簧秤測量復位按鈕的操作力（如≤50N），確保符合人體工程學設計。

合格標準：

復位后觸點狀態與初始狀態一致（常開型恢復斷開，常閉型恢復導通）。

復位操作力在合理范圍內，無卡澀或過緊現象。

三、進階驗證（根據應用場景）

1. 防爆性能驗證（僅限防爆型開關）

目標：確保開關在爆炸性環境中不會引發電火花。

步驟：

檢查防爆標識（如Ex d IIC T6）和認證文件（如ATEX、IECEx）。

用氣體探測儀檢測開關內部是否殘留可燃?xì)怏w（若為隔爆型，需確保外殼密封性）。

模擬爆炸性環境（如充入甲烷氣體），觸發開關并觀察是否產生電火花。

合格標準：

防爆標識清晰且在有效期內。

模擬測試中無電火花產生。

2. 耐環境性能測試

目標：驗證開關在高溫、低溫、潮濕等環境下的可靠性。

步驟：

高溫測試：將開關放入試驗箱，升溫至+70℃，保溫2小時，測試觸點電阻。

低溫測試：降溫至-40℃，保溫2小時，檢查拉繩是否凍結或脆化。

濕度測試：在+40℃、95%RH環境下運行24小時，觀察外殼是否凝露、觸點是否短路。

合格標準：

高溫下觸點電阻變化≤10%。

低溫下拉繩可正常拉動，無斷裂。

濕度環境下無短路或絕緣失效。

四、驗證記錄與報告

完成功能驗證后，需整理以下記錄并生成報告：

1、測試數據表：包括觸發次數、響應時間、復位力等量化數據。

2、現象描述：記錄測試過程中的異?，F(xiàn)象（如觸點粘連、拉繩斷裂）。

3、結論：明確開關是否通過驗證，并標注適用場景（如“適用于-20℃~+60℃環境”）。

4、改進建議：若驗證失敗，提出改進措施（如更換觸點材料、優化拉繩長度）。

五、總結

HBN-PCS-N-22-1-4雙向拉繩開關的功能驗證需覆蓋觸發可靠性、信號穩定性、復位有效性三大核心，通過雙向觸發測試、連續觸發測試、復位機制驗證等步驟確保其性能符合安全標準。對于防爆環境應用，還需增加專項測試（如防爆性能、耐溫濕度測試）。驗證完成后，需生成詳細報告并存檔，為后續維護提供依據。
