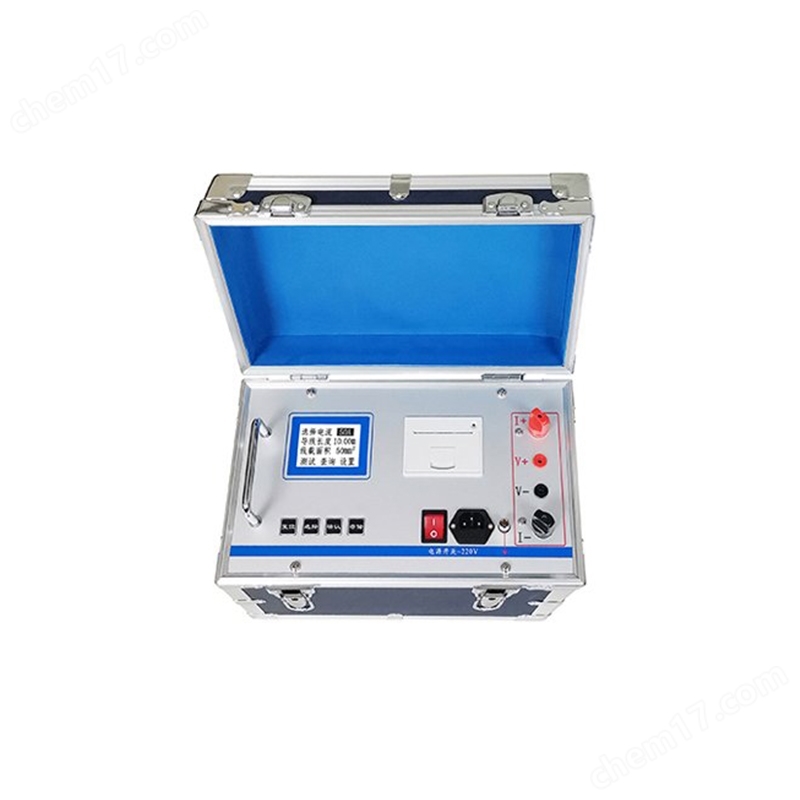

接地線成組 直流電阻測試儀

主要特點

1．結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。

2．采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。

3．允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。

4．本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

5．如若測試回路不通表頭顯示“1”代表溢出，符合常規測量。

技術指標

1.  環境溫度：0℃～45℃；

相對濕度：≤85%RH。

2．測量范圍及恒流值（有效值）：

電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)；

電壓：AC  0～20V。

3．測量精度及分辨力：

精度：  0～0.2Ω≤±3%±1d，

0.2Ω～200Ω≤±1.5%±1d，

1～20V≤±3%±1d；

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V。

4．輔助接地電阻及地電壓引起的測量誤差：

允許輔助接地電阻RC（C1與C2之間）。

0～2Ω，2～20Ω  ≤1KΩ。

20～200Ω       ≤2KΩ。

RP（P1與P2之間）<40KΩ 誤差≤±5%。

允許地電壓（工頻有效值）≤5V 誤差≤±5%。

5．電源及功耗：

大功率損耗：≤2W；

直流：8×1.5V(AA，R6)電池；

交流：220V/50Hz。

6．體積與重量：

體積：220mm×200mm×105mm；

重量：≤1.4kg

接地線成組 直流電阻測試儀

使用范圍

本表適用于電力、郵電、鐵路、石油、化工、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體阻值，本表還可測量土壤電阻率及地電壓。

產品別稱

單鉗口接地電阻測試儀、鉗型接地電阻測試儀、鉗型接地電阻儀、鉗型接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀

主要作用

1.精確測量大型接地網接地阻抗、接地電阻、接地電抗;

2.精確測量大型接地網場區地表電位梯度;

3.精確測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓;

4.精確測量大型接地網轉移電位;

5.測量接地引下線導通電阻;

6.測量土壤電阻率

注意事項

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

2、被測地極附近不能有雜散電流和已極化的土壤。

3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

5、連接線應使用絕緣良好的導線，以免有漏電現象。

6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

10、隨時檢查儀表的準確性。

工作電源：AC220V±10%，50HZ
