MCT-S1mm-2/16um-LN2 MCT光導型紅外探測器
參考價 | ¥ 100 |
訂貨量 | ≥1件 |
- 公司名稱 深圳維爾克斯光電有限公司
- 品牌 其他品牌
- 型號 MCT-S1mm-2/16um-LN2
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/15 11:52:29
- 訪問次數 21
MCT紅外探測器國產MCT探測器光導型紅外探測器MCT探測器國產MCT探測器
聯系方式:劉先生18926463275 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 綜合 |
---|
光敏面1.0mm×1.0mm,2-16um,MCT紅外探測器
甚長波光導型單元紅外探測器是一款液氮碲鎘汞HgCdTe探測器和斯特林制冷紅外探測器,還可叫做國產MCT探測器和國產HgCdTe探測器,對標Infrared探測器,主要用于FTIR傅里葉紅外光譜儀等應用。
光導型紅外探測器/液氮碲鎘汞探測器置于液氮杜瓦或線性制冷機耦合的低溫金屬杜瓦中,真空封裝。MCT紅外探測器光敏面由碲鎘汞材料制備;工作時,利用半導體的光電效應,通過測量光生電壓來探測紅外輻射的強度。國產MCT探測器/液氮碲鎘汞探測器利用液氮深度制冷,制冷機可以達到-190℃。國產HgCdTe探測器的光導芯片1x1mm,鍺透鏡,靈敏度高。
MCT光導型紅外探測器的制冷方式:
液氮冷卻:液氮冷卻MCT探測器采用傳統方法,維護簡單但需定期補充液氮。通常將探測器冷卻至-190°C,通過降低溫度來減少熱噪聲和暗電流,從而提高探測器的靈敏度。
斯特林冷卻:斯特林制冷紅外探測器/斯特林制冷MCT探測器采用機械制冷技術,基于斯特林循環,機械制冷,成本高,價格昂貴。斯特林制冷機可以將探測器冷卻到類似的低溫水平,同時提供了自動化的冷卻解決方案,減少了維護成本和操作復雜性。

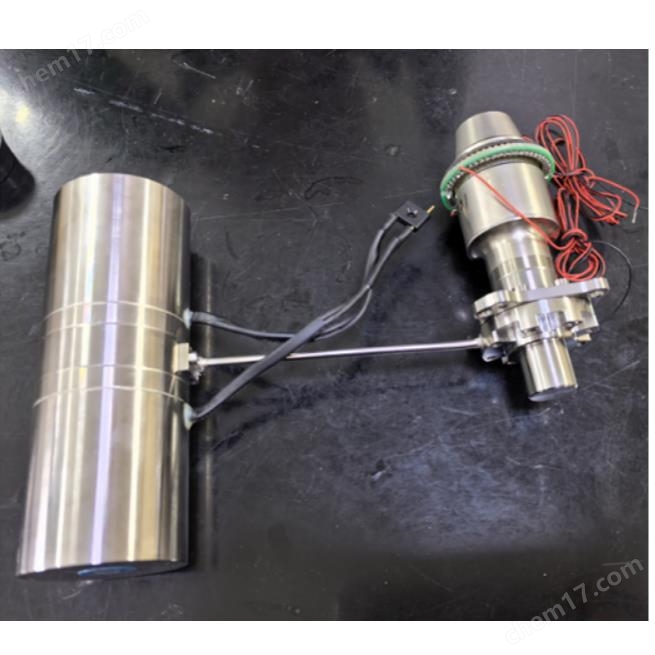

左圖:液氮冷卻MCT探測器 右圖:斯特林制冷紅外探測器/斯特林制冷MCT探測器
國產HgCdTe探測器的主要特性:
- 工藝成熟
- 探測率高
- 使用方便
國產MCT光導型紅外探測器的應用:
- 傅里葉紅外光譜儀
- 掃描輻射
- 溫度測量、光譜測量等
液氮碲鎘汞探測器/MCT紅外探測器的主要指標1):
型號 | 工作波段(μm) | 制冷方式 | 像元數 | 光敏面 | 峰值 D*(cmHz1/2/W) |
MCT-S1mm-2/16um-LN2 | 2~16 | 液氮杜瓦 | 1 | 1.0mm×1.0mm | ≥3x1010 |
MCT-S1mm-2/16um-SC | 2~16 | 斯特林制冷機 | 1 | 1.0mm×1.0mm | ≥3x1010 |
像元數:
Infrared探測器兩種冷卻方式都可以配置為單個像素或焦平面陣列(FPA)。液氮冷卻MCT探測器和斯特林制冷MCT探測器中,FPA是非常常見的形式,由多個獨立的光電檢測單元組成,每個單元對應一個像素,能夠在特定位置捕捉入射的紅外輻射,并將其轉換為電信號。
光敏面
MCT紅外探測器的光敏面影響著探測器捕捉光子的有效面積,是探測器直接與入射紅外輻射相互作用的部分,其主要功能是吸收特定波長的紅外輻射并將其轉化為電信號。
峰值D* (cmHz1/2/W)
峰值D是衡量光導型紅外探測器性能的關鍵指標之一,它表示Infrared探測器在特定波長下的探測率,單位為cmHz1/2/W。較高的D值意味著探測器具有更高的靈敏度和更低的噪聲水平。
碲鎘汞(MCT)光導交流前置放大器使用說明書
PCA-200型MCT光導交流前置放大器,用于對光導探測器施加偏置電流,并將入射光信號轉換為電壓信號進行輸出。使用時,用線纜接入配備的±15V電源。通過BNC(或SMA)連接線將光導MCT探測器接入前置放大器的輸入端口,再打開電源開關,順序不要顛倒。
光導探測器工作時阻值典型值為20-100Ω左右,最佳偏置電流約為2-10mA。輸出分為兩級,第一級增益共四檔,分別為第1檔100倍,第2檔500倍,第3檔1000倍,第4檔50倍。第二級放大倍數是第一級增益×10。
