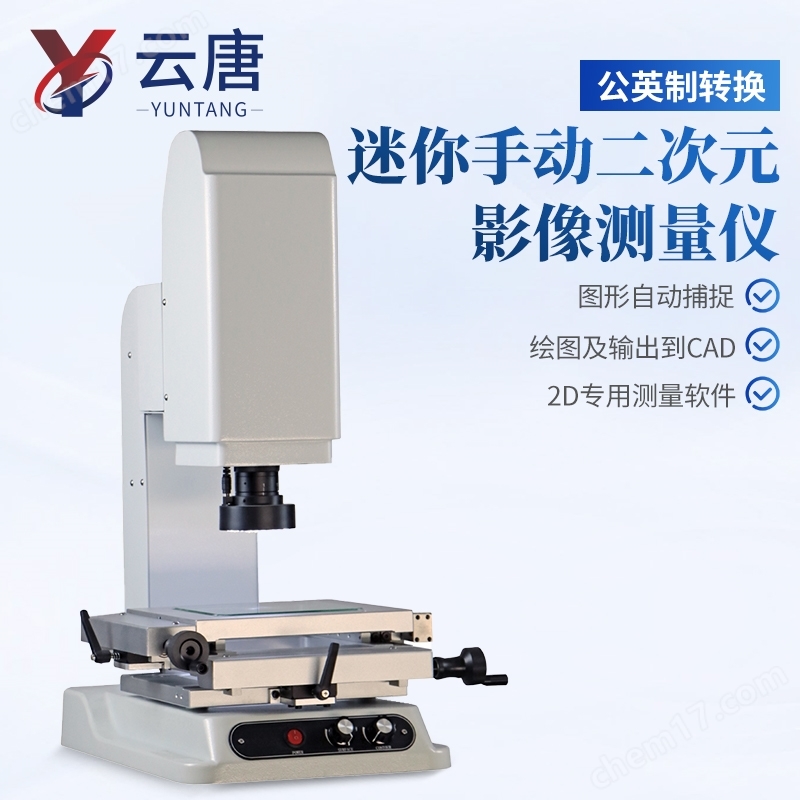

一、迷你手動二次元影像測量?jī)x產品特點

　　l 儀器采用700TVL模擬信號高清彩色CCD及連續變焦物鏡作為測量瞄準系統;

　　l 由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統;

　　l 采用花崗石基座+航空鋁工作臺，外觀簡潔大方;

　　l 表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調;

　　l 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公結合在一起;

　　l 儀器配合計算機使用,與計算機連接后,采用2D影像測量?jī)x專用軟件測繪圖形進行處理及輸出;

　　二、迷你手動二次元影像測量?jī)x測量軟件

　　l 標配 2D專用測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧，可測點、線、圓、圓弧、角度、距離等;

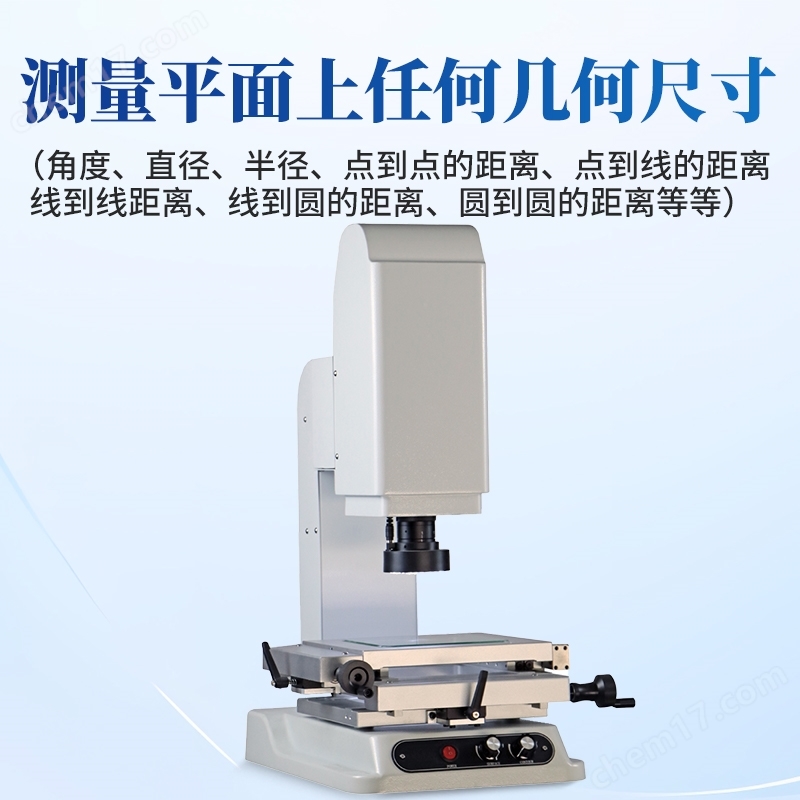

　　l 可測量平面上的任何幾何尺寸(角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等);

　　l 繪圖及輸出到AutoCAD：可將實時影像中的實際工件外形進行描繪，繪圖方式與AutoCAD相似，并將所描繪的圖形直接輸出到AutoCAD中，經過簡單處理形成工程圖;

　　l 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表;

　　l 拍照：可拍下測繪圖元及產品照片，包括所標注的尺寸;并能將拍下圖片調入測量軟件中進行圖片對比和處理;

　　l “瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能;

　　l 設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法;

　　l 具有坐標平移、坐標旋轉及坐標分中等功能：

　　l 坐標標注：可標注工件中任意點的坐標值;

　　l 圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方;

　　l Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離;

　　l 計算機卡尺：可測量任意圓到圓之間的圓心距或最遠、最近距離;

　　l 角平分線：可平分任意角度;

　　l 標注文字：可在即時影像中標注文字說明;

　　l 輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線;

　　l 取交點：可求出任意兩條相交線的交點;

　　l 改變圖型顏色：可改變?nèi)我鈭D型的線型、顏色;

　　l 字體：可改變?nèi)我鈽?biāo)注文字的大小及顏色;

　　l 提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快操作人員的熟悉速度;

　　l 公英制轉換：測量值可在公制和英制之間切換;

　　l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零;

　　l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度;

　　l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度;

　　l 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差;

　　l 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差;

　　l 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.;

　　l 形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。

　　三、設備基本參數

　　l 運動行程(X、Y、Z軸mm)：100×100×75

　　l 工作臺呎寸(W×Dmm)： 232×232

　　l 玻璃臺呎寸(W×Dmm)： 110×110

　　l 外形尺寸(W×L×Dmm)： 300×450×650

　　l 工作距離：90mm

　　l 儀器材質： 高精度硬質鋁基座+航空鋁工作臺

　　l CCD攝影機：COMST 700TVL模擬信號高清彩色CCD

　　l 變焦物鏡： 0.7X～4.5X連續變焦鏡頭

　　l 視頻總倍率：1X鏡筒(25X～200X)

　　l 物方視場： 7.0～1.0mm

　　l 數顯分辨率：1µm

　　l X、Y坐標測量示值誤差≤(3+L/200)µm ， L為被測長度(單位：mm)

　　l 操作方式：手動移動平臺
