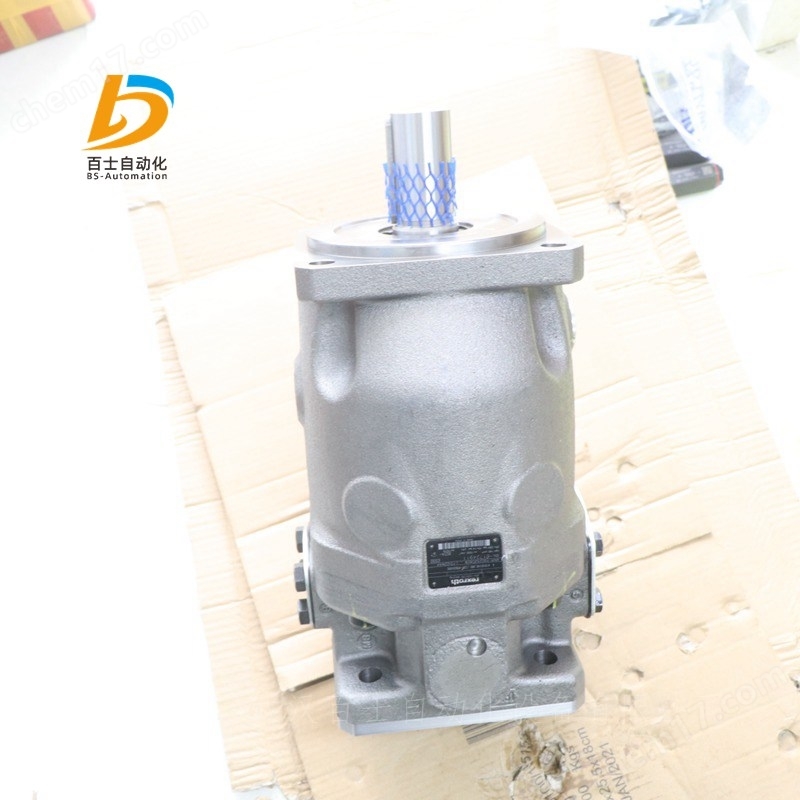

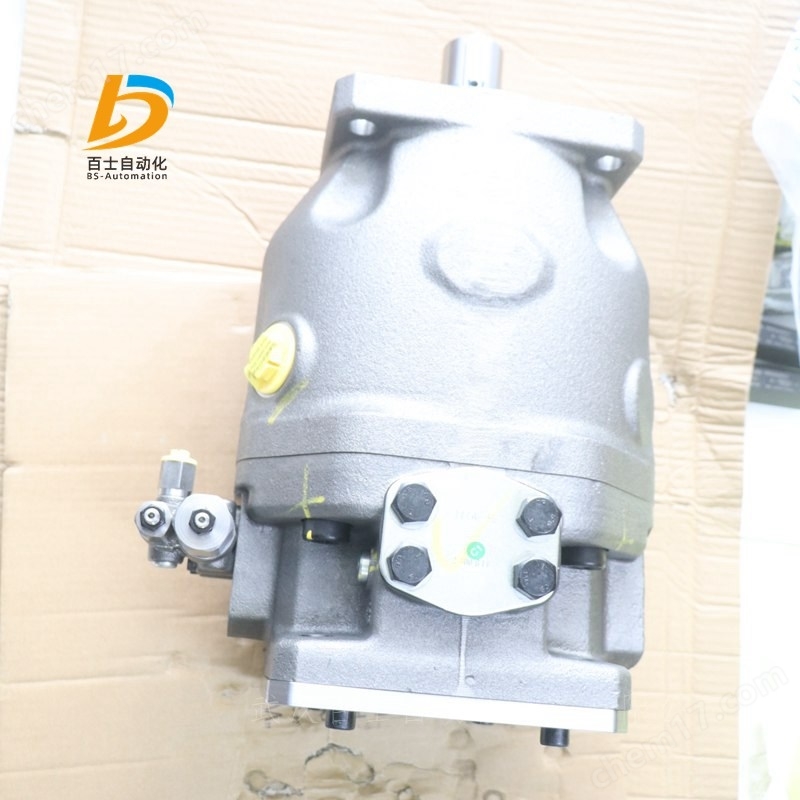

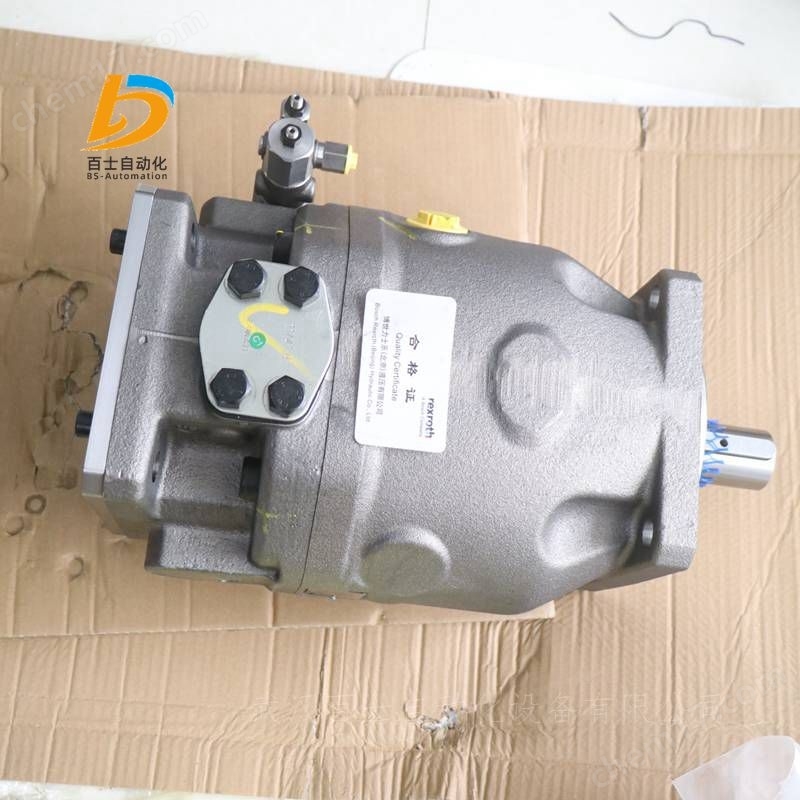

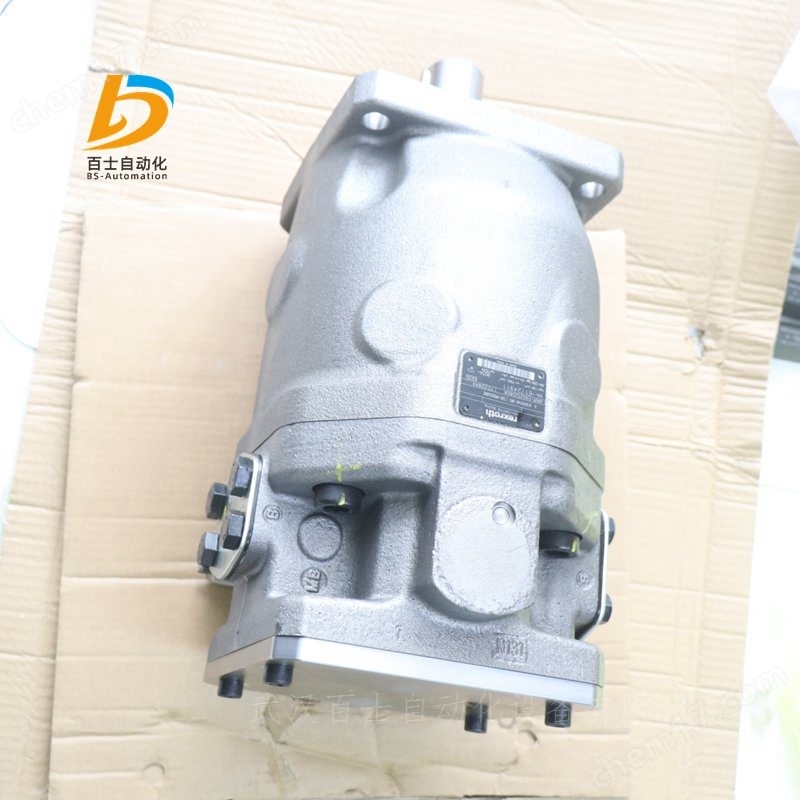

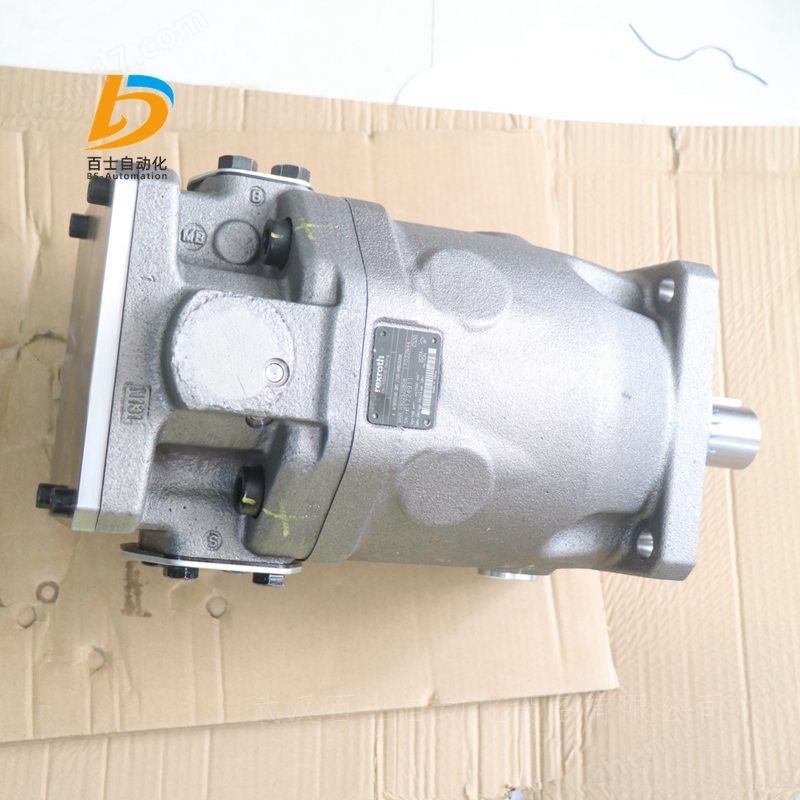

力士樂柱塞泵A10VSO140DRS/32R-VPB22U00E，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH軸向柱塞變量泵

A10VSO 系列 32

——斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動

——流量與傳動速度和排量成正比。

——可通過調節旋轉斜盤角度無級更改流量。

——已釋放了流體靜力的搖架軸承

——高壓油口上的測量傳感器鏈接

——底噪音等級

——低壓脈動

——高效率

——高度抗氣蝕、吸油壓力和殼體壓力峰值下降

——通用通軸驅動

液壓油

變量泵 A10VSO 在使用符合 DIN 51524 的 HLP 礦物油下運行。

有關選擇液壓油的注意事項

選擇液壓油時，應確保工作溫度范圍內的工作粘度處于佳范圍.

注意

部件任何部位的溫度均不可高于 90 ℃。在確定軸承粘度時，應將表中的溫差考慮在內。

液壓油的過濾

更精細的過濾可以提高液壓油的清潔度，從而延長軸向柱塞單元的使用壽命。

根據 ISO 4406，清潔度至少應維持在20/18/15 級。

DG – 兩點直動式控制

通過將外部控制壓力連接到油口 X，可以將變量泵的擺動角度設置為小。

這樣就可以直接給行程柱塞供油 ，同時必須確保小壓力 pSt ≥ 50 bar。

變量泵只可在 Vg min 和 Vg max 之間切換。

請注意，油口 X 所需的控制壓力直接取決于油口 B 的實際工作壓力pB。（參見控制壓力特性曲線）。

大允許控制壓力為280 bar。

DR – 壓力控制器

壓力控制器將泵出口的大壓力限制在變量泵的控制范圍內。變量泵僅提供執行器所需的液壓油量。如果工作壓力超過壓力閥處

設置的壓力設定值，則泵將調節至更小的排量以減少控制偏差。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。標準設置為 280 bar。

DRG – 遠程壓力控制

對于遠程壓力控制，可以使用一個單獨布置的溢流閥來設置目標壓力。

為了實現遠程壓力控制，溢流閥可以通過外接管路連接至油口 X ，但該溢流閥不包含在 DRG 遠程壓力控制裝置的供貨范圍之內。

控制閥的標準壓差設置為20 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

作為獨立的溢流閥，我們推薦：

——直接控制式、液壓或比例電動且適用于上述先導流體量的溢流閥。

管路長不得超過 2 m。

——卸壓狀態的基本位置:Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。

DRF/DRS – 壓力和流量控制

除了壓力控制功能之外，還使用可變節流孔（例如方向閥）來調節節流孔上游和下游壓差。這用于控制泵流量。無論壓力等級如何變化，泵的流量將等于執行機構實際所需的流量。壓力控制功能優先于流量控制功能。

注意

DRS 控制回路在 X 和油箱之間并無鏈接。所以必須能夠在閥系統中卸載 LS 先導管路。

由于具有沖洗功能，因此還須確保閥系統有足夠的能力卸載 X 管路。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar，

標準設置為 280 bar。

壓差 ?p

控制閥的標準壓差設置為 14 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

釋放至油箱油口 X 上的負載引起零行程（“備用”）壓力，這比規定壓差 ?p 高約 1 至 2 bar。系統影響未被考慮在內。

控制器數據

DR 壓力控制數據。

大流量偏差按照驅動轉速為 n = 1500 轉/分鐘進行測量。

LA...– 壓力、流量和功率控制

采用 DR(G) 配備的壓力控制。

采用 DR(G) 配備的壓力控制。

為了在工作壓力不斷變化的情況下保持恒定的傳動扭矩，需要改變擺動角及相應的軸向柱塞泵輸出流量，以便流出的流量和壓力保持不變。流量控制可能低于功率控制曲線。訂購時，請用明文說明工廠交貨時要設置的功率特性，例如在 1500 轉/分鐘時 20 kW。

控制器數據

有關 DR 壓力控制器的數據。

有關FR 流量控制器的數據。

先導流體消耗大約 5.5 l/min。

ED –電動液壓壓力控制

ED 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當電線圈電流變?yōu)榱銜r，則可通過可調液壓切斷裝置將壓力限制為 pmax 。（在斷電時確保其余功能，例如用于風機控制）ED 控制的響應時間特性曲線已根據風機的應用經過優化。

ER –電動液壓壓力控制

ER 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當線圈電流變?yōu)榱銜r，壓力將被限制為 pmin（備用）。

組合泵 A10VSO + A10VSO

通過使用組合泵，可以帶有多個相互獨立的油路，無需副變速機構。

在訂購組合泵時，應將一個泵和第二個泵的型號代碼通過“+” 結合在一起。

訂購示例：

A10VSO100DR/32R-VPB32UB8+A10VSO71DRF/32R-VSB22U00

允許使用兩個同尺寸的單級泵組合（雙聯泵），考慮大 10 g (= 98.1 m/s2) 動態質量加速度，無需額外的支撐架。

對于超過兩個泵的組合泵，必須計算安裝法蘭的允許質量扭矩。

安裝說明

一般

在調試和運行過程中，軸向柱塞單元必須始終充滿液壓油并排放空氣。若長期停用，也應考慮到上述注意事項。

特別是在“傳動軸向上/向下”安裝位置，必須進行注油和排氣，否則會存在無油運轉等危險。

泵外殼內的殼體泄油必須通過位于高的泄油口排放到油箱。

如果多個設備的組合使用一個相同的泄油管路，則必須注意每個泵不超出相應的殼體壓力。共用的泄油管路尺寸設計必須能夠確保所有鏈接上的設備在任和運行狀態下，尤其是在冷啟動時，都不超出大允許的殼體壓力。如果無法做到這點，必要時應鋪設單獨的泄油管路。

為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并避免在油箱上方安裝。

在所有工況下，吸油管路和泄油管路必須通入油箱中低油位以下的位置。允許吸油高度 hS源自總壓力損失。但卻不得高于hS max = 800 mm。在操作過程中以及冷啟動過程中，油口 S 處的低吸油壓力（參見第 6 頁和第 8 頁上的技術數據）也不得低于此低值。

在設計油箱時，確保吸油管路和泄油管路

之間有足夠的距離。這可以防止加熱的回油流量被直接吸回至吸油管路。

在油箱上安裝

在油箱上方安裝意味著軸向柱塞單元安裝在油箱的低油位上方。為了防止軸向柱塞單元在位置 5 處排油，高差 hES min 必須至少為 25 mm。遵守大允許吸油高度 hS max = 800 mm。

油箱內安裝

油箱內安裝是指軸向柱塞單元安裝在油箱內部、低油位以下。軸向柱塞單元位于液壓油下方。軸向柱塞單元位于液壓油下方。如果低油位等于或低于泵的上部邊緣。帶有電氣部件(例如電子控制器、傳感器) 的軸向柱塞單元不能安裝在油箱的油位以下。

安裝提示

由于殼體的緊湊設計，必須用內六角凹頭螺釘固定軸向柱塞泵。請注意允許的高表面壓力必須符合VDI 2230。

此外，還需要注意緊固扭矩。

項目規劃注意事項

——A10VSO 泵設計用于開式回路。

——軸向柱塞單元的項目規劃、組裝和調試必須由合格人員進行。

——在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。必要時，請向博世力士樂索取這些手冊。

——在完成終設計之前，請索取必須遵守的安裝圖。

——必須遵循此處給定的數據和說明。

——軸向柱塞單元的特性曲線可能會因不同的工作條件(工作壓力、油液溫度) 而有所變化。

——保養：按標準我們的軸向柱塞單元在供貨時均帶有長達 12 個月的養護保障。養護保障期在佳的保存條件下有效，這些保存條件必須在技術數據表 90312 或操作手冊中讀取。

——并非本產品的所有型號都獲準用于 ISO 13849 要求的安全功能。

——在使用電磁鐵時，取決于所應用的控制系統，使用者可能會受到電磁影響。如果使用直流通電，則電磁鐵不會產生電磁干擾，并且其運行不會受到電磁的干擾。如果用調制的直流（例如：PWM 信號）進行通電，則會有出現另一種屬性的可

能。機床制造商必須檢查電磁鐵對某些人員及對其他部件造成影響的可能性。

——壓力控制器并非對抗壓力超負荷的防護擔保。因此，在液壓設備中必須設有溢流閥。

——工作管路油口：

– 油口和固定螺紋設計用于大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件(壓力、流量、液壓油、溫度)。

– 工作管路油口和功能油口僅設計用于液壓管路。

安全提示

——運行期間及運行后不久，軸向柱塞元件（特別是電磁鐵）可能存在造成灼傷的風險。采取適當?shù)陌踩胧ɡ绱?/p>

——控制設備的移動部件（如閥芯）在某些情況下會由于污染物（如組件中的不純液壓油、磨損殘渣或殘余污物）而被堵住。

因此，軸向柱塞單元中的液壓油流量和扭矩的增加將無法再對操作員的規范做出正確響應。即使使用各種過濾元件（外部或內部流量過濾），也無法排出故障，僅能夠盡量減少風險。機器和系統制造商必須測試是否需要對機器的相關應用采取補救

措施，以將驅動執行器移至安全位置（如緊急停機），且根據需要，確保其正確執行。

德國力士樂REXROTH柱塞泵訂貨號和型號：

R902465472 AA10VSO140DRS/32R-VPB22U99

R902436353 AA10VSO100DRS/32R-VPB12N00-S1439

R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655

R902452431 A10VSO71DRS/32R-VPB22U99-S2184

R902452431 AA10VSO71DRS/32R-VPB22U99-S2184

R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184

R902449984 AA10VSO140DR/32R-VPB12N00

R902520808 AA10VSO140DRS/32R-VPB22U00E

R902534361 A10VSO140DRS/32R-VPB22U00E

力士樂REXROTH溢流閥

R900208813 DBDA2K2X/100V

公稱尺寸 2，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

帶刻度的可鎖定旋鈕

產品屬性

連接圖

安裝尺寸DBD NG2

產品系列DBD.2

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型旋入插裝閥

尺寸2.

驅動類型機械驅動

端口數量2.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]0.35

力士樂REXROTH溢流閥

R900203858 DBDA2K2X/100

公稱尺寸 2，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

帶刻度的可鎖定旋鈕

產品屬性

連接圖

安裝尺寸DBD NG2

產品系列DBD.2

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型旋入插裝閥

尺寸2.

驅動類型機械驅動

端口數量2.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]0.35

力士樂限壓閥，直接控制DBD系列

規格 6 … 30

組件系列 1X

大工作壓力 630 bar

大流量 350 l/min

用作擰入式插裝閥（插件）

用于螺紋連接

用于底板安裝

壓力調節的調整類型，可選：

-六角套筒和保護帽

-旋鈕

-手輪

-可鎖定旋鈕

防腐蝕設計

DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。

這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型?？墒褂谜{(diào)整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。

為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。

注意：

調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在卸載后會保持松動（可移動）狀態。

壓力等級“25”：盡管調整類型處于卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止?fàn)顟B(tài)。

在經過壓力調節/提升后，可將調節元件再次擰入。

德國力士樂REXROTH溢流閥訂貨型號：

R900424196 DBDH6G1X/200

R983037947 DBDH6G1X/200IN010

R900424246 DBDH6P1X/100

R900427242 DBDH6P1X/200

R900424201 DBDH6K18/315

R900430378 DBDH6P1X/25

R900424187 DBDH10P1X/315

R900449495 DBDH10G1X/315V

R900424111 DBDH20K18/315

R983038038 DBDH20K1X/315IN010

R900423718 DBDS6G1X/25

R900423722 DBDS6G1X/50

R900423717 DBDS6G1X/100

R900423719 DBDS6G1X/200

R900437348 DBDS6G1X/200V

R900433216 DBDS6G1X/315V

R900423721 DBDS6G1X/400

R900769384 DBDS6K1C/200E

R900423728 DBDS6P1X/100

R900423729 DBDS6P1X/200

R900423730 DBDS6P1X/315

R900423731 DBDS6P1X/400

R900423731 DBDS6P1A/400

R900459771 DBDS6P1X/400V

R900423723 DBDS6K18/100

R983037926 DBDS6K1X/200IN010

R900423726 DBDS6K1X/400

R900423725 DBDS6K18/315

R900423726 DBDS6K18/400

R900769369 DBDS6K1C/100E

R900433216 DBDS6G1A/315V

R900424147 DBDS10K18/100

R900424745 DBDS10G1X/50

R900424738 DBDS10G1A/100

R900423814 DBDS10G1A/630

R900424158 DBDS10P1A/315

R900424157 DBDS10P1X/200

R900424158 DBDS10P1X/315

R900425660 DBDS10P1X/400

R900424267 DBDS20K18/100

R900424269 DBDS20K1X/200

R900424271 DBDS20K1X/315

R900424203 DBDS20K1X/400

R900769391 DBDS20K1C/315E

R900424278 DBDS20P1X/315

R900424174 DBDS20G1X/315

R900746472 DBDS30G1A/200-170

R900424348 DBDH6G1X/400

R900423743 DBDS10G1X/25

R900424153 DBDS10K18/050

R900424149 DBDS10K18/200

R900424149 DBDS10K1C/200

R900424150 DBDS10K18/315

R900424150 DBDS10K1C/315

R900424152 DBDS10K18/400

R900427601 DBDS10K1X/630

R900424269 DBDS20K18/200

R900424271 DBDS20K18/315

R900424288 DBDS30K1C/315

力士樂REXROTH溢流閥

R900774573 DBDH6K1C/75E

R900774573 DBDH6K1X/75E

公稱尺寸 6，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

提升閥座設計中的比例壓力閥

直接驅動

旋鈕

H6

產品屬性

連接圖安裝尺寸DBD NG6

產品系列DBD.6-30

工作壓力[bar]75

流量[l/min]52

滑閥符號P→T

連接類型旋入插裝閥

尺寸6.

驅動類型機械驅動

端口數量2.

切換位置數量2.

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL，HLP

密封NBR

重量[kg]0.58

力士樂REXROTH溢流閥

R900430311 DBDS20P1X/25

公稱尺寸 20，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

帶保護帽的六角形

六角形

提升閥座設計中的比例壓力閥

直接驅動

S20

產品屬性

連接圖NG20底板安裝

產品系列DBD.6-30

工作壓力[bar]25

流量[l/min]235

滑閥符號P→T

連接類型底板安裝

尺寸20

驅動類型機械驅動

端口數量2.

切換位置數量2.

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]7.02

力士樂REXROTH溢流閥

R900423723 DBDS6K18/100

R900423723 DBDS6K1X/100

溢流閥，直動式

產品屬性

產品系列分類

減壓閥，直接操作

連接圖

安裝腔DBD NG6

產品系列類型DBD..K

工作壓力[bar]400

端口號2.

流量[l/min]50

正常位置常閉

連接類型旋入插裝閥

螺紋M28x1.5

標稱流量[l/min]50

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

接口G 1/4

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD..K

重量[kg]0.38

力士樂REXROTH溢流閥

R900427601 DBDS10K1C/630

R900427601 DBDS10K1X/630

溢流閥，直動式

產品屬性

產品系列分類

減壓閥，直接操作

連接圖安裝孔位DBD NG10

產品系列類型DBD..K

工作壓力[bar]630

端口號2.

流量[l/min]120

正常位置常閉

連接類型旋入插裝閥

螺紋M35x1.5

標稱流量[l/min]120

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

接口G 1/2

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD..K

重量[kg]0.56

力士樂REXROTH溢流閥

R900424288 DBDS30K1C/315

R900424288 DBDS30K1X/315

溢流閥，直動式

產品屬性

產品系列分類

減壓閥，直接操作

連接圖安裝腔DBD NG30

產品系列類型DBD..K

工作壓力[bar]315

端口號2.

流量[l/min]330

正常位置常閉

連接類型旋入插裝閥

螺紋M60x2

標稱流量[l/min]330

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

接口G 1 1/2

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD..K

重量[kg]2.18

力士樂REXROTH溢流閥

R900424271 DBDS20K18/315

R900424271 DBDS20K1X/315

溢流閥，直動式

產品屬性

產品系列分類

減壓閥，直接操作

連接圖安裝腔DBD NG20

產品系列類型DBD..K

工作壓力[bar]400

端口號2.

流量[l/min]250

正常位置常閉

連接類型螺紋插裝閥

螺紋M45x1.5

標稱流量[l/min]250

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

接口G 1

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD..K

重量[kg]0.92

力士樂REXROTH溢流閥

R900424267 DBDS20K18/100

R900424267 DBDS20K1X/100

溢流閥，直動式

產品屬性

產品系列分類

減壓閥，直接操作

連接圖安裝孔DBD NG20

產品系列類型DBD..K

工作壓力[bar]400

端口號2.

流量[l/min]250

正常位置常閉

連接類型旋入插裝閥

螺紋M45x1.5

標稱流量[l/min]250

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

接口G 1

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD..K

重量[kg]0.9

力士樂REXROTH溢流閥

R900424149 DBDS10K18/200

R900424149 DBDS10K1X/200

溢流閥，直動式

產品屬性

產品系列分類

減壓閥，直接操作

連接圖

安裝通徑  DBD NG10

產品系列類型DBD..K

大工作壓力[bar]630

端口號2.

大流量[l/min]120

正常位置常閉

連接類型旋入插裝閥

螺紋M35x1.5

標稱流量[l/min]120

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

接口G 1/2

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD..K

重量[kg]0.52

力士樂REXROTH溢流閥

R900422543 DBDS30K18/25

R900422543 DBDS30K1X/25

溢流閥，直動式

產品屬性

產品系列分類減壓閥，直接操作

連接圖安裝腔DBD NG30

產品系列類型DBD。K

大工作壓力[bar]315

端口號2.

大流量[l/min]330

正常位置常閉

連接類型旋入插裝閥

螺紋M60x2

標稱流量[l/min]330

驅動類型手動驅動

調整選項帶六角頭和保護帽的襯套

螺口G 1 1/2

密封材料NBR

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

產品類型DBD。K

重量[kg]1.97

力士樂REXROTH溢流閥

R900437348 DBDS6G1X/200V

R900437348 DBDS6G1A/200V

公稱尺寸 6，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

帶保護帽的六角形

六角形

提升閥座設計中的比例壓力閥

直接驅動

S6

產品屬性

連接圖

管螺紋G1/4 ISO 228-1

產品系列DBD.6-30

工作壓力[bar]200

流量[l/min]50

滑閥符號P→T

連接類型螺紋連接

尺寸6.

驅動類型機械驅動

端口數量2.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.57

力士樂REXROTH溢流閥

R900423722 DBDS6G1X/50

公稱尺寸 6，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

帶保護帽的六角形

六角形

提升閥座設計中的比例壓力閥

直接驅動

S6

產品屬性

連接圖

管螺紋G1/4 ISO 228-1

產品系列DBD.6-30

工作壓力[bar]50

流量[l/min]50

滑閥符號P→T

連接類型螺紋連接

尺寸6.

驅動類型機械驅動

端口數量2.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.57

力士樂REXROTH溢流閥

R900429224 DBDS6G1X/50V

R900429224 DBDS6G1A/50V

公稱尺寸 6，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

帶保護帽的六角形

六角形

提升閥座設計中的比例壓力閥

直接驅動

S6

產品屬性

連接圖

管螺紋G1/4 ISO 228-1

產品系列DBD.6-30

工作壓力[bar]50

流量[l/min]50

滑閥符號P→T

連接類型螺紋連接

尺寸6.

驅動類型機械驅動

端口數量2.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂柱塞泵A10VSO140DRS/32R-VPB22U00E
