概述

變壓器 特性容量測試儀，隨著電力事業的發展，新材料、新工藝的應用，近年來新型節能變壓器不斷的更新?lián)Q代，朝著低損耗、小體積方向發展。由于多種形式變壓器同在電網上運行，當變壓器銘牌丟失或字跡不清時變壓器額定容量已很難據其體積來分辨，本儀器用語電力、鐵路、石油等系統的變壓器的檢修部門，可以快速、準確的測試出變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等相關參數，并通過專門軟件推測出變壓器容量，克服了傳統方法中的測量儀表讀、接線復雜、讀數不同步、測量誤差較大等問題。為監測或改制變壓器提供所須參數，最終服務于降損節能、安全運行的大目標。

主要功能與特點

■本儀器以*的DSP數字信號處理為控制及運算核心，運算高效準確，電壓電流量程無需事先高置，自動實現量程切換。

■可直接用市電試驗電源進行測試。

■方便擁護對測試數據進行分析、保存，并配置了微型打印機，由用戶選擇是否對數據進行打印。

■儀器可以顯示電壓和電流的實測波形。即可不接示波器探頭，就能觀察電壓和電流的波形。儀器還配有高精度濕度偉感器，可顯示機箱內部溫度，為現場試驗提供參考。

■可根據現場測試參數自動判斷被試變壓器的額定容量及型式，并計算出特性參數與國標的偏差。

■具有數據自動存儲功能，存儲量不少于是5臺變壓器的額定參數，且掉電后可長時間保存，并可隨時查詢。

■具備計算機接口，可與復讀機實現實時數據傳送。

■提供管理軟件，可實現通訊、存儲、查詢、數據分析、打印試驗報告等。

■本儀器采用中文菜單，界面直觀，鍵盤控制測量，自動化程度高，操作接線簡便。

■儀器體積小重量輕，便于攜帶。

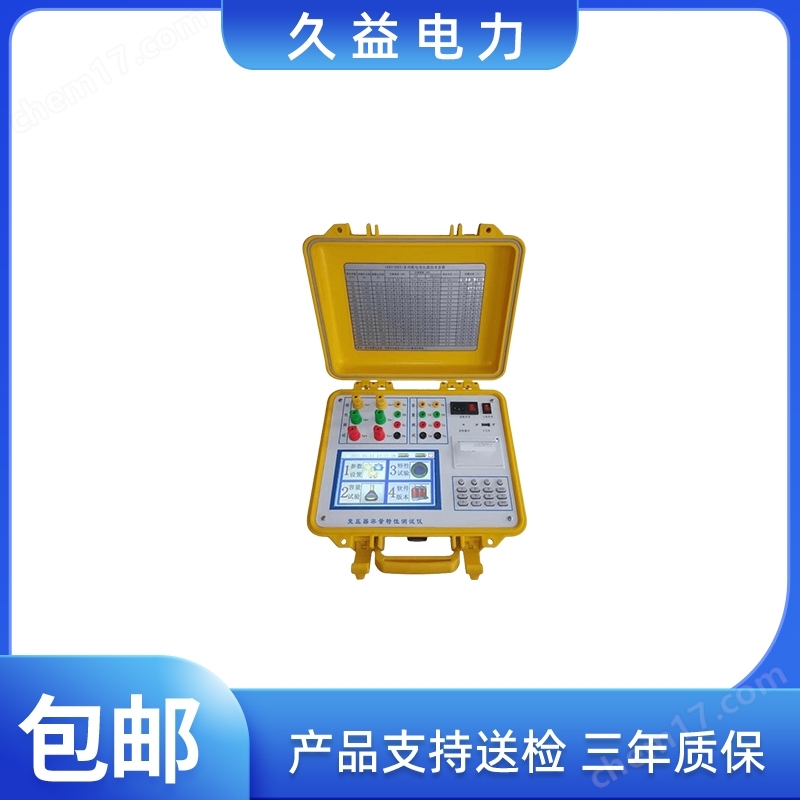

變壓器 特性容量測試儀

主要技術指標

基本測量精度：電壓、電流 ±（讀數×0.2%+2字）

         功率 (0.2≤cosφ≤1)   ±（讀數×1.0% +2字）

         容量 ±（讀數×10%+2字）

容量測量范圍: 30kVA～65000kVA

電壓測量范圍：AC  50V～850V

電流測量范圍：AC  0.5A～100A

工 作 溫  度：-10℃～40℃

環 境 濕  度：10%～85%

存 儲 溫  度：-20℃～50℃

外 形 尺  寸: 325×225×125

重      量: 6kg(不包括測試線)
