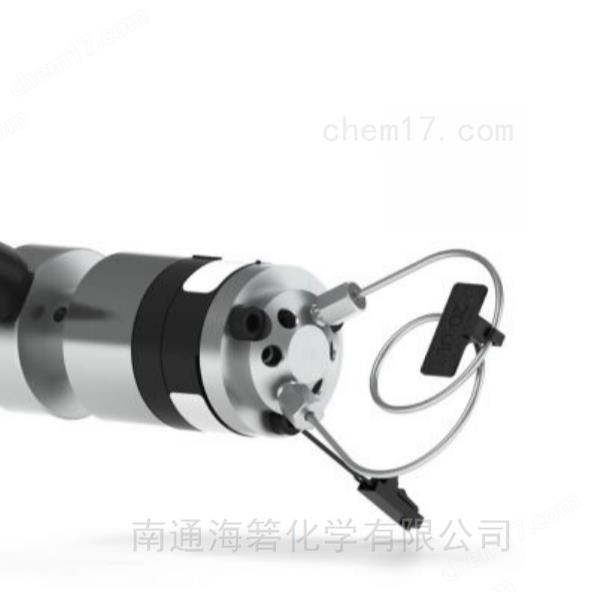

不銹鋼樣品環

這些高質量的不銹鋼樣品環的終端光滑、平頭，保證了與閥門端口的緊密連接。樣品環的標示大小是標稱的。因?yàn)閮?nèi)徑公差會隨著金屬管路內徑的管路公差而變化，所以實際容積會與理論設定值存在差異。大型金屬環（1.0 mm、0.040” 孔徑）的準確度為±5%左右，中等金屬樣品環（0.5 mm, 0.020” 孔徑）為±10%, 小型樣品環（0.2 mm,0.007” 孔徑) 為±30%。

由于標準品和未知物通常使用相同的樣品環進行分析，所以很少需要知道實際、準確的容積。如果必須知道樣品環的容積，最好在閥門上校準樣品環，以便將閥門中的流徑也計算進去。如果不進行校準，另一種做法是使用雙模式進樣器和部分填充的裝載方法。請閱讀第133頁上“樣品環裝載”的使用說明。

型號為 7725 閥的進樣環與適用于型號 7125 的進樣環不能互換。7725 的端口角度為30°，而 7125 的端口角度為 20°，因此樣品環具有不同的形狀。型號為 8125 的微升級進樣閥需要樣品環的范圍是 5.0 µL 至 50 µL。8125 樣品環由 0.5 mm（0.020”）外徑管路制成。

應用注解

如何適當?shù)匕惭b樣品環：不銹鋼

不銹鋼樣品環通常與沒有壓緊在管路上的接頭一起提供。在套箍壓緊在管路上之前，將樣品環全插到注射端口的底部是非常重要的。對于不同的端口和不同的閥門，管孔的深度略有不同。已經在一個端口上緊固過的接頭，插入另一個端口時可能會留下一個小洞。小洞會造成高分散性和峰值失真，如前置、拖尾，或展寬。在樣品環的終端做標示是一個不錯的做法，這樣就可以在相同的用于壓緊套箍的相應端口予以更換。提示：將兩端的套箍分別在各自對應的閥端口中緊固，可使樣品環安裝更加簡單。

零件號 容積 管路 數量

用于 7125、7010 進樣閥的不銹鋼樣品環（不可用于 7725）

7020 5 µL 樣品環 0.18 mm (0.007”) ID x 1/16” OD 一個

7021 10 µL 樣品環 0.30 mm (0.012”) ID x 1/16” OD 一個

7022 20 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD 一個

7023 50 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD 一個

7024 100 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD 一個

7025 200 µL 樣品環 0.76 mm (0.030”) ID x 1/16” OD 一個

7026 500 µL 樣品環 0.76 mm (0.030”) ID x 1/16” OD 一個

7027 1.0 mL 樣品環 0.76 mm (0.030”) ID x 1/16” OD 一個

7028 2.0 mL 樣品環 1.0 mm (0.040”) ID x 1/16” OD 一個

7029 5.0 mL 樣品環 1.0 mm (0.040”) ID x 1/16” OD 一個

1876 10 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD 一個

用于 3725-038、3725I-038 進樣閥的不銹鋼樣品環

3065-018 2.0 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD 一個

3065-019 5.0 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD 一個

3065-023 10 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD 一個

3065-025 20 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD 一個

用于 7725、7725I、PR/EV700-100、PR/EV703-100、MX 型號的不銹鋼樣品環（不可用于7125）

7755-020 5 µL 樣品環 0.18 mm (0.007”) ID x 1/16” OD 一個

7755-021 10 µL 樣品環 0.30 mm (0.012”) ID x 1/16” OD 一個

7755-022 20 µL 樣品環 0.30 mm (0.012”) ID x 1/16” OD 一個

7755-023 50 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD 一個

7755-024 100 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD 一個

7755-025 200 µL 樣品環 0.76 mm (0.030”) ID x 1/16” OD 一個

7755-026 500 µL 樣品環 0.76 mm (0.030”) ID x 1/16” OD 一個

7755-027 1.0 mL 樣品環 0.76 mm (0.030”) ID x 1/16” OD 一個

7755-028 2.0 mL 樣品環 1.0 mm (0.040”) ID x 1/16” OD 一個

7755-029 5.0 mL 樣品環 1.0 mm (0.040”) ID x 1/16” OD 一個

1876 10 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD 一個

用于 8125 進樣閥的不銹鋼樣品環（對于容積大于 50 µL 的，使用 7755-024 至 7755-029）

8020 5 µL 樣品環 0.20 mm (0.008”) ID x 0.020” OD 一個

8021 10 µL 樣品環 0.20 mm (0.008”) ID x 0.020” OD 一個

8022 20 µL 樣品環 0.25 mm (0.010”) ID x 0.020” OD 一個

8023 50 µL 樣品環 0.30 mm (0.012”) ID x 0.020” OD 一個

PEEK樣品環

靈活的 PEEK 樣品環可以替換不銹鋼環。PEEK 樣品環末端干凈、平直，使閥門的安裝更簡單。

PEEK 聚合物對幾乎所有的有機溶劑都具化學惰性，并且具有生物兼容性，這使 PEEK環具有更多的功能。自然色 PEEK 用于這些樣品環。和金屬環一樣，PEEK 環的標示大小也是標稱的。管路內徑公差導致實際容積與理論設定值有差異。大型 PEEK 環（0.8 mm、0.030” 孔徑）的準確度為±14%左右，中等環（0.5 毫米, 0.020”）為±21%，小型環（0.2 mm, 0.007”）為±65%。

PEEK 環也提供非型鍛的 RheFlex® 接頭，但不要求相同的型鍛注意事項。當接頭再次插入端口時，這些接頭可以在樣品環上重新定位，正確安裝。

應用注解

管內的流體運動

問題：“使用部分填充方法，為什么只能裝載樣品環容積的一半?”

回答：用注射器每填充 1µL 的樣品，就會占據樣品環中 2 µL 的容積。例如，10 µL 樣品會充滿 20 µL 的樣品環。裝載多余的樣品會從樣品環的末端流出，流到廢液管。重復性很差，因?yàn)闃悠翻h(huán)中的樣品體積與最初由注射器裝載的已知體積不同。

流體在管中以拋物線的形狀擴散，而不是像塞子樣整體移動。因?yàn)楣苤行牡乃俣扰c管壁的不同。管中心的速度是平均速度的 2 倍，而近管壁的速度幾乎為 0，造成流體的拋物線形。

這種流體運動稱為層流。參見圖1。

在雙模式進樣閥內（見第 133 頁“樣品環裝載”的應用注釋），來自注射器針頭的樣品直接填充至樣品環內。我們可以知道樣品的體積是因?yàn)檫@里沒有樣品的浪費。層流現象是造成圖中形狀的原因。注意圖中有如下3個區域：

1. 部分裝載區域當注入的體積小于樣品環容積的一半時，曲線呈線性。樣品不會抵達樣品環的末端。在這個區域里，性能取決于注射器和操作者。

2. 非線性區域當注入的體積處于樣品環容積的一半至2倍之間時，曲線呈非線性。樣品從樣品環中流失，所以可重復性差。如果注入的體積正好等于樣品環的體積，正好處于性能較差的區域范圍內。

3. 滿環進樣區域當注入的樣品是幾個樣品環容積時，樣品環中只含有純樣品，沒有被殘余的流動相稀釋。此區域的可重復性最高。

在單模式進樣閥中，樣品在進入樣品環之前必須通過連接通道。由于注射器注入的樣品有一部分殘留在連接通道，所以進入樣品環的樣品量無法確定。因此，只有使用滿環進樣的方法才能實現單模式進樣閥的高可重復性。

應用注解

PEEK 物理強度特點

盡管 PEEK 材料與幾乎所有的溶劑相容，但依然有很多因素影響 PEEK 管路的破裂壓力。內徑、溫度、暴露時間和有機溶劑的濃度增加等因素都可以加速 PEEK 老化。其他溶劑，如四氫呋喃、二氯甲烷和 DMSO 會導致 PEEK 管路膨脹，而濃硝酸和濃硫酸會消弱管路。

應用注解

如何發現并處理常見進樣閥漏液的問題

密封不嚴會造成有價值的樣品損失。沒有人愿意出現這種情況。閥門保持壓力的關鍵是密封面的完整性。如果密封面有劃痕，或轉子密封墊上的針密封墊損壞，則可能出現漏液。

還有一點很重要，虹吸作用也可能導致漏液。以下是發生液體泄漏最常見的三種情況。

1. 如果液體在樣品環裝載過程中（比如，正在推動注射器的柱塞時），從針頭端口處漏出，最可能出現的問題是針密封墊或插入樣品環端口的針頭端口接頭不能緊扣注射器針頭。通過使用鉛筆橡皮端推動針頭端口，來壓緊針密封墊。這樣壓緊可以減少針密封墊與端口接頭之間的縫隙。

2. 如果液體從針孔或排廢管道和/或定子-定子環接口處不斷漏出，請更換轉子密封墊和/或定子面組件。轉子密封墊上的劃痕或定子面組件的裂紋會使流動相溢出，導致跨端口漏液。3. 如果液體從針孔或排廢管道漏出，但最終停止，最有可能的原因是虹吸而不是泄漏。如果排氣管道低于或高于針頭端口，就會發生虹吸。調整排氣管道使其出口與針頭端口處于同一水平高度，以防止虹吸的發生。

應用注解

使用合適的注射器針頭

對于前端裝載進樣閥，裝載樣品環時選擇正確的注射器針頭很重要。不正確的注射器針頭會損壞閥門，并導致可重復性差。如果注射器針頭的尖太短，則無法接觸針密封墊。如果注射器針頭直徑太小，則密封墊不能緊緊地扣住注射器針頭。

尖頭注射器會損壞轉子密封墊和定子面組件。注射器針頭需為 #22Ga(0.028”-0.0285”/ 0.72 mm)，樣式為 90°（平截面）。型號 3725i 需要的注射器針頭為 #16Ga (0.0645”-0.0655”/ 1.65 mm)。不要使用斜面針、尖頭針或錐形針。

如果使用環裝載端口來裝載樣品環的話，那么注射器針頭的規格就不重要。但是，如果所用的注射器針頭直徑小于 0.7mm (0.028”) 的話，擰緊注射器針頭周圍的針頭端口接頭很重要。

如果采用的是滿環進樣，可以選用沒有注射器針頭的注射器。配有針頭端口清潔器的注射器可以用于前端裝載或用環裝載端口。

PEEK 樣品環

PEEK 樣品環

零件號 容積 管路 Valco 貨號 數量

用于型號 3725、3725I 進樣閥的 PEEK 樣品環

3055-018 2.0 mL 樣品環 1.6 mm (0.062”) ID x 1/8” OD N/A 一個

3055-019 5.0 mL 樣品環 1.6 mm (0.062”) ID x 1/8” OD N/A 一個

3055-023 10 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD N/A 一個

3055-025 20 mL 樣品環 2.0 mm (0.080”) ID x 1/8” OD N/A 一個

用于型號 9725、9010、PR/EV750-100、 PR/EV753-100 進樣閥的 PEEK 樣品環

零件號 容積 內徑/管路 Valco 貨號

9055-020 5.0 µL 樣品環 0.18 mm (0.007”) ID x 1/16” OD SL5CWPK 一個

9055-021 10 µL 樣品環 0.25 mm (0.010”) ID x 1/16” OD SL10WPK 一個

9055-022 20 µL 樣品環 0.25 mm (0.010”) ID x 1/16” OD SL20WPK 一個

9055-023 50 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD SL50WPK 一個

9055-024 100 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD SL100WPK 一個

9055-025 200 µL 樣品環 0.51 mm (0.020”) ID x 1/16” OD N/A 一個

9055-026 500 µL 樣品環 0.76 mm (0.030”) ID x 1/16” OD SL500WPK 一個

9055-027 1.0 mL 樣品環 0.76 mm (0.030”) ID x 1/16” OD SL1KCWPK 一個

9055-028 2.0 mL 樣品環 0.76 mm (0.030”) ID x 1/16” OD SL2KCWPK 一個

9055-029 5.0 mL 樣品環 0.76 mm (0.030”) ID x 1/16” OD N/A 一個

9055-033 10 mL 樣品環 0.76 mm (0.030”) ID x 1/16” OD N/A 一個

用于型號7725、7725I、PR/EV700-100 的 PEEK 樣品環

7123-227 1 µL 樣品環（只適用于型號 PR/EV700-100 和 EV750-100） 內槽 N/A 一個

7755-015 2 µL 樣品環（只適用于型號 7725, 7725i 和 9725(i)） 內槽 N/A 一個

適用于 PEEK 樣品環的可更換型 RHEFLEX 接頭

6000-078 螺母/套箍套裝，自然色 PEEK，5/16-24，適用于 1/8”OD 樣品環 一個

6000-079 套箍，自然色 PEEK，適用于 1/8”OD 樣品環 5個一包

6000-251 套箍，自然色 PEEK，適用于 1/16”OD 樣品環 10個一包

6000-254 螺母/套箍套裝，自然色 PEEK，10-32，適用于 1/16”OD 樣品環 10個一包
