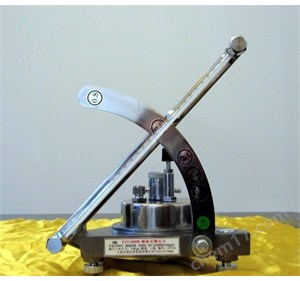

新業 XY-2000YYT傾斜式微壓計

新業 XY-2000YYT傾斜式微壓計

• 用途：主要用于環境保護、科研、教學和工農業生產等領域，可測量不溶于乙醇的微小壓力氣體的正壓、負壓和差壓。

• 技術參數：

• 量程：有 0-500Pa、0-750Pa、0-1000Pa、0-1500Pa、0-2000Pa 等多種量程可選。

• 液體介質：通常為密度 810kg/m3（標準溫度 20℃時）的乙醇。

• 工作溫度：10-30℃。

• 最大工作壓力：2000Pa。

• 外形尺寸：約為 190×210×360mm（長 × 寬 × 高）。

• 結構特點：

• 主要由底座、介質容器、測量管、弧型支架、零位調節器、多向閥、水準器等組成。

• 測量管由無色透明玻璃管制作，刻有 255mm 以上的毫米分度格，可在弧型支架槽中調節傾斜角度。

• 弧型支架上標有 5 檔傾斜常數 k（0.2、0.3、0.4、0.6、0.8），用于測量 5 檔壓力范圍的氣體。

• 多向閥上部可作 60° 旋轉運動，頂面有 “＋，→” 符號，下部側壁有標號為 1、2、3 的三個接咀，通過特定組合進行壓力測量。

• 工作原理：當測量正壓時，被測壓力與寬廣容器相連通；測量負壓時與傾斜管相連通；測量差壓時，較高壓力與寬廣容器接通，較低壓力與傾斜管接通。根據傾斜管內液體上升高度、傾斜角度及相關公式計算出所測壓力值。
