品符合南瑞及江蘇輸變電通訊協議標準

  一、產品概述

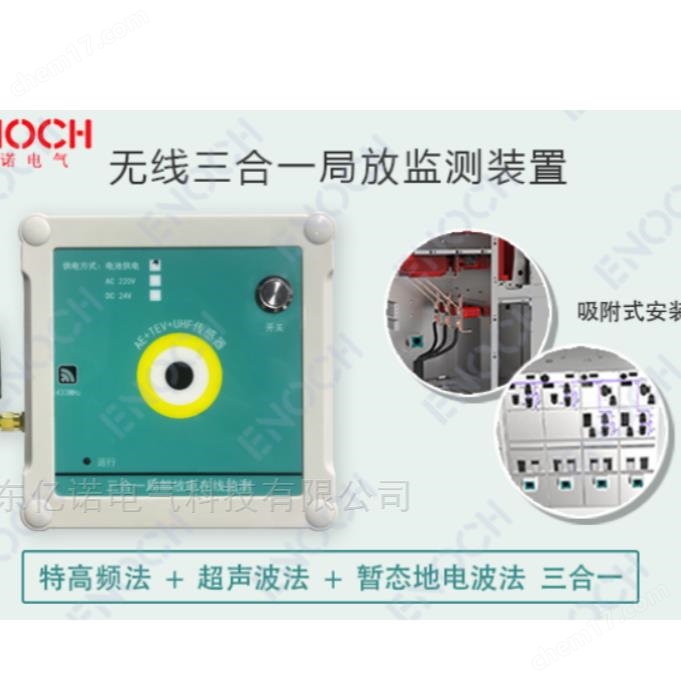

針對電氣設備接點部位由于材料老化、接觸不良、電流過載等因素引起的局部放電現象，且不宜探測的故障隱患，億諾  開關柜局放  變配電在線監測系統我公司開發了能夠在設備帶電運行狀態下以及在高、低溫環境下長期穩定工作的無線三合一局放傳感器，產品具有體積小，重量輕，應用場景范圍廣，適應性強等優點。采用特高頻、超聲波、暫態地電波三合一監測技術，并采用高性能、超低自耗電電池供電，并結合利用微電子技術、傳感器低功耗技術，產品安全可靠、易部署、免維護；而且可在高壓設備帶電情況下進行施工改造。

  二、產品原理

特高頻法：

指信號頻率介于300MHz-3000MHz范圍內的電磁波。每一次局部放電過程都伴隨著正負電荷的中和，并出現陡度很大的電流脈沖，同時向周圍輻射電磁波。開關柜內部局部放電時的電流脈沖能在內部激勵頻率高達500MHz~1500MHz的電磁波，產生的電磁波可以通過金屬箱體的接縫處、觀察窗或氣體絕緣開關的襯墊傳播出去。當放電間隙比較小、放電間隙的絕緣強度比較高時，放電過程的時間比較短、電流脈沖的陡度比較大，特高頻局放監測技術就是通過監測這種電磁波信號來實現局放監測功能。

超聲波法：

局部放電產生的聲波的頻譜很寬，可以從幾十 Hz 到幾MHz，億諾  開關柜局放  變配電在線監測系統其中頻率低于 20kHz 的信號能夠被人耳聽到，而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，可以推測出放電的強弱。信號頻率為高于20 kHz的聲波。對因局部放電而產生的頻率介于20kHz～200kHz區間的聲信號進行采集、分析、判斷的一種監測方法。

暫態地電波法：

暫態地電波特指電氣設備中由于局部放電現象在電氣設備接地外殼及接地線中激勵的頻率在3-100MHz 之間的電磁波信號序列。高壓開關柜內部局部放電產生的電磁波可以通過金屬箱體的接縫處或氣體絕緣開關的襯墊傳播出去，同時產生一個暫態地電波，通過設備的金屬箱體外表面而傳到地下。對因局部放電產生的3~100MHz頻率的信號進行采集分析判斷。

  三、使用環境

  四、功能特點

■采用工業級微處理器芯片，質量可靠，壽命長。

■采用無線通訊技術。

■采用三合一局放監測技術。

■抗干擾處理，可適應較強電磁干擾環境。

■支持二次開發。

  五、外形結構

裝置的尺寸為：（長X寬X高）120X120X55（單位：毫米）。

  六、安裝方式

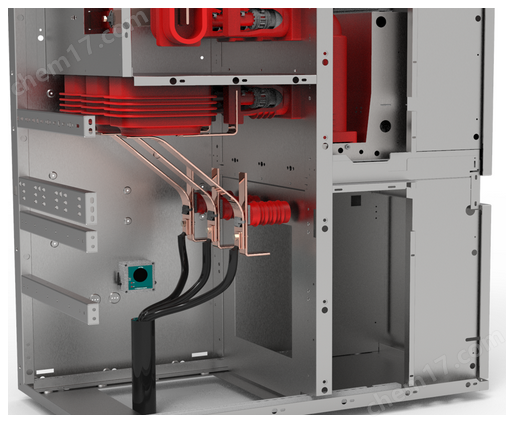

電纜室安裝方式：吸附式

帶電改造安裝方式：直接吸附在開關柜觀察窗位置或者柜門縫隙附近

  七、參數性能
