管道本體應力監測站
- 公司名稱 南京嘉兆技術有限公司
- 品牌 嘉兆智能
- 型號
- 產地
- 廠商性質 工程商
- 更新時間 2025/7/16 15:34:40
- 訪問次數 13
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
光纖傳感設備，管道本體監測設備，管道地質災害體監測設備，監測及預警平臺，提供基于分布式光纖傳感、分布式同軸電纜電柵、一體化監測站等技術的地災、泄漏、入侵、變形等安全監測方案
| 產地類別 | 國產 | 應用領域 | 化工,地礦,能源,道路/軌道/船舶,綜合 |
|---|
管道本體應力監測站
產品介紹

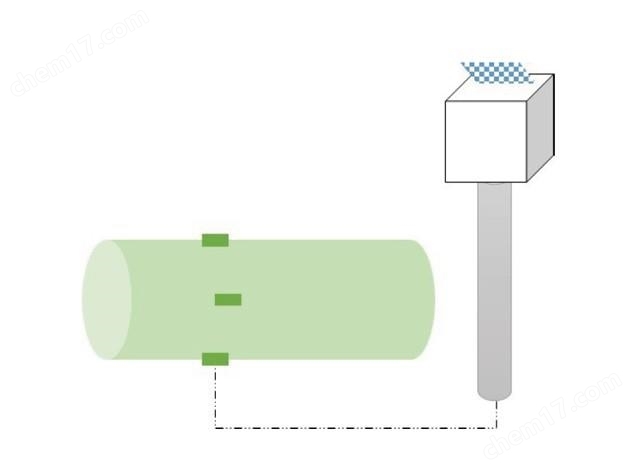

對于地質不穩定區域，通過在管道本體上安裝應變傳感器，獲取管道真實的應變變化數據，從而判別管道狀態。目前安裝在管道本體上的應變計主要為振弦式和光纖光柵式。
振弦式應變計：用于安裝在鋼結構及其它建筑物表面，測量結構的應變。儀器與待測鋼結構的溫度膨脹系數相同，與混凝土的溫度膨脹系數也相當接近。所以很少需要溫度修正。需要時，內置的溫度傳感器可同時監測安裝位置的溫度。在鋼結構上安裝時，通常采用焊接的方式。將應變計安放在指定位置，通過預裝的點焊焊片，將應變計點焊在鋼結構表面。
光纖光柵式應變計：用于對各種金屬或其他固體結構表面進行靜態和動態應力應變監測，可以將應變計焊接或通過附加部件固定到金屬結構及其他固體表面，亦可通過粘貼方式將傳感器固定在結構表面。
產品特點
1）應變計采用不銹鋼制造，具有很高的精度和靈敏度
2）較好的防水性能、耐腐蝕性
3）穩定性高
產品參數
設備名稱 | 技術指標 | 技術參數 |
振弦式應變計 | 測量范圍 | ≥3000με |
允許誤差 | ±0.5% | |
分辨率 | ≤0.4με | |
非線性度 | ＜0.5% | |
工作溫度 | -20℃~80℃ | |
使用壽命 | 不小于10年 | |
采集與傳輸 單元 | 可接傳感器類型 | 次聲傳感器、振弦傳感器、雨量計、485類型傳感器、埋深傳感器（如位移、角度等） |
數據采集與傳輸 | 智能采集、長期固態存儲與遠距離無線傳輸 | |
數據輸出格式 | 振弦、開關、電流、電壓信號等 | |
接口類型 | USB、GPRS | |
CPU | 32位嵌入式處理器 | |
主頻 | 8MHz～72MHz | |
工作方式 | 觸發啟動 | |
固態存儲容量 | ≥256MB | |
功耗 | ≤3W | |
通信方式 | 2G/3G/4G/衛星通訊 | |
通信協議 | TCP/IP | |
防護等級 | IP65 | |
供電系統 | 太陽能電池板 | 單晶硅40W（可根據現場情況定制） |
蓄電池容量 | 12V/38AH（可根據現場情況定制） | |
太陽能充電控制器 | 12V/10A | |
供電時間 | 不小于15天（陰天環境下） | |
保護箱 | 材質 | 不銹鋼材質，用于防護內置設備（可根據選配情況定制） |
安裝支架 | 選型 | 鍍鋅鋼管支架 |
其他 | 附件 | 屏蔽數據線、保護罩、野外保溫儀表箱 |
設備名稱 | 技術指標 | 技術參數 |
光纖光柵式應變計 | 測量范圍 | ± 2500με |
應變靈敏度 | ≤1.4 pm/με | |
疲勞壽命 | ≥100×106循環 | |
基底材質 | 不銹鋼 | |
反射率 | >70% | |
3dB帶寬 | 0.25nm+/-0.05nm | |
隔離度 | >15 dB | |
工作溫度 | -20~80℃ | |
使用壽命 | 不小于5年 | |
溫度測量范圍 | -20℃~80℃ | |
溫度允許誤差 | ±0.5% | |
溫度分辨率 | 0.1℃ | |
光纖光柵調解儀 | 通道數量 | ≥4個 |
允許誤差 | ±10με | |
波長范圍 | ≥80nm | |
波長分辨率 | 0.1pm | |
波長重復性 | ±2pm | |
掃描頻率 | 1~100Hz可調 | |
動態范圍 | ≥50dB | |
通道光譜 | 帶全光譜功能 | |
可串聯FBG波長間隔 | 0.5nm | |
光纖接口 | FC/APC | |
通信接口 | Ethernet | |
工作溫度 | -20℃~60℃ | |
供電系統 | 太陽能電池板 | 單晶硅40W（可根據現場情況定制） |
蓄電池容量 | 12V/38AH（可根據現場情況定制） | |
太陽能充電控制器 | 12V/10A | |
供電時間 | 不小于15天（陰天環境下） | |
保護箱 | 材質 | 不銹鋼材質，用于防護內置設備（可根據選配情況定制） |
安裝支架 | 選型 | 鍍鋅鋼管支架 |
其他 | 附件 | 屏蔽數據線、保護罩、野外保溫儀表箱 |
