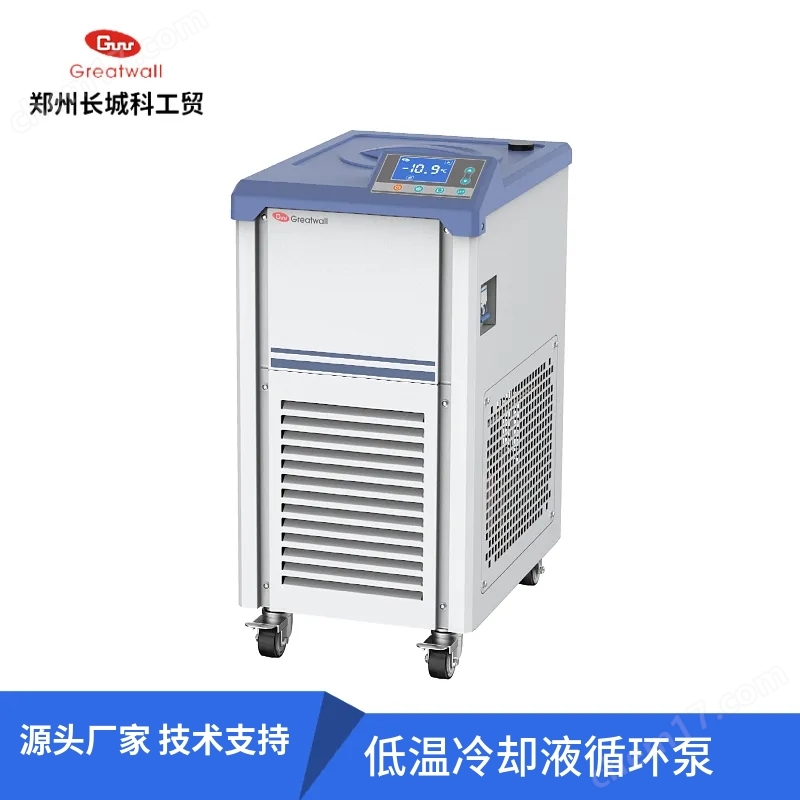

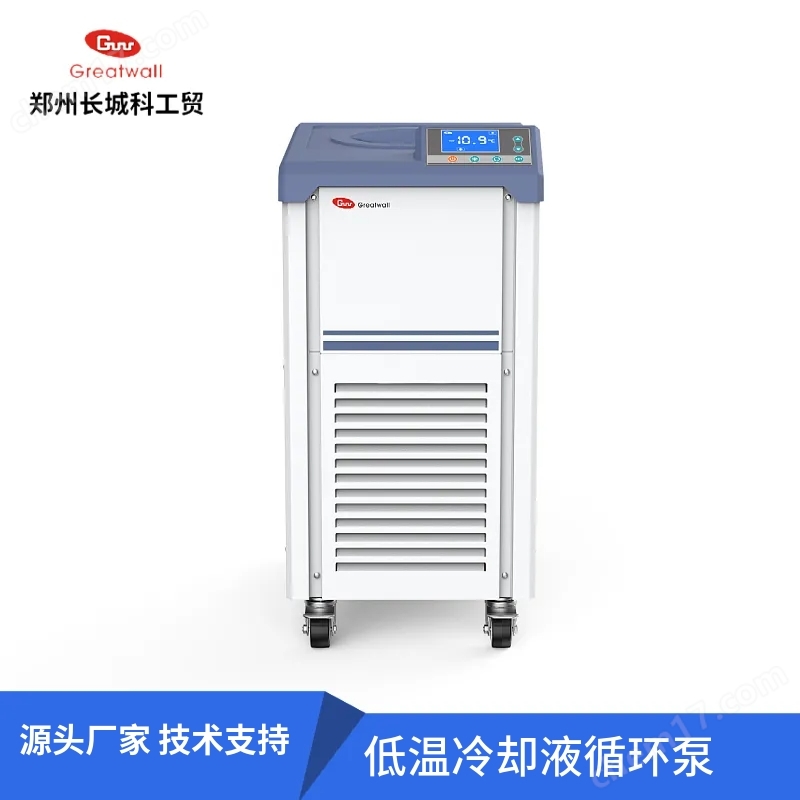

DLSB-5/20低溫冷卻液循環泵
- 公司名稱 鄭州長城科工貿有限公司
- 品牌 GREATWALL/長城科工貿
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/30 15:37:30
- 訪問次數 163
聯系方式:張經理4006866871 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
循環水式多用真空泵,低溫冷卻液循環泵,隔膜真空泵,冷卻水循環泵,冷阱,低溫循環真空泵/高壓泵,旋轉蒸發儀,恒溫循環器,玻璃反應釜,集熱式恒溫磁力攪拌反應浴
結構形式 | 立式 | 類型 | 循環冷卻器 |
---|---|---|---|
應用領域 | 化工,能源,電子/電池,制藥/生物制藥 |
DLSB-5/20低溫冷卻液循環泵利用壓縮機制冷,循環泵輸送功能提供冷源,適用于制藥、化工、生物等行業以及各大學、科研院所實驗室,能應用于旋轉蒸發儀冷凝器的冷卻,材料測試中的溫度控制、工藝過程中溫度變化模擬控制、半導體設備的溫度控制、激光器的冷卻等;也可作為冷凍槽,用于冷卻試管、反應瓶等容器。
一、整機方案
DLSB-5/20低溫冷卻液循環泵整套裝置由制冷系統、循環系統及控制系統等組成。
1.制冷系統
制冷系統由壓縮機、冷凝器、蒸發器及毛細管等組成。
壓縮機:采用全封閉活塞式壓縮機,體積小、重量輕,運轉平穩、噪音低。
冷凝器:采用風冷冷凝器,內部采用無氧紫銅螺紋管,易清理,維護方便。
節流機構:采用毛細管,性能穩定可靠。
蒸發器:采用304不銹鋼盤管式蒸發器;蒸發器安裝在儲液槽內,載冷劑凍結時不損壞蒸發器。
2.循環系統
采用耐低溫不銹鋼屏蔽泵輸送載冷劑,儲液槽及循環管路采用304不銹鋼,儲液槽上有最大加液量安全標示。
3.控制系統
采用液晶控制器,全數字化中文顯示,溫度顯示精度0.1℃,操作方便。通訊采用RS485接口,遵循MODBUS RTU 協議。
二、主要產品參數
名稱 | 低溫冷卻液循環泵 | |
產品型號 | DLSB-5/20D | |
使用溫度范圍 (℃) | -20 ~ 25 | |
儲液槽容積(L) | 5 | |
控制器 | 液晶顯示屏 | |
溫度穩定性 (℃) | ±2 | |
傳感器分度號 | Pt100 | |
保護 | 延時、過電流、過熱、壓力、接地保護 | |
整機功率 (W) | 670 | |
* 制冷量 (W) | 10℃ | 680 |
0℃ | 600 | |
-10℃ | 520 | |
-20℃ | 360 | |
制冷劑 | R404A | |
循環泵 | 最大流量 (L/min) | 22 |
最大壓力 (bar) | 1.1 | |
防護等級 | IP20 | |
環境溫度 (℃) | 5 ~ 35 | |
環境相對濕度 (%) | ≤ 70 | |
電源 | 220 V~ ,50Hz | |
載冷劑出、回液口 | 1/2″ | |
連接軟管 | 硅橡膠軟管:Φ13×Φ9 mm | |
儲液槽材質 | 304 | |
外形尺寸 (mm) | 335W×473D×684H | |
凈量 (kg) | 40 | |
* 測試環境工況:環境溫度為25℃。 |
溫馨提示:溫度越低,制冷量越小,當您選擇制冷產品時,請根據所需的溫度范圍,實驗后計算得出所需制冷量,再選定低溫冷卻液循環泵的技術指標,以充分滿足實驗要求。
