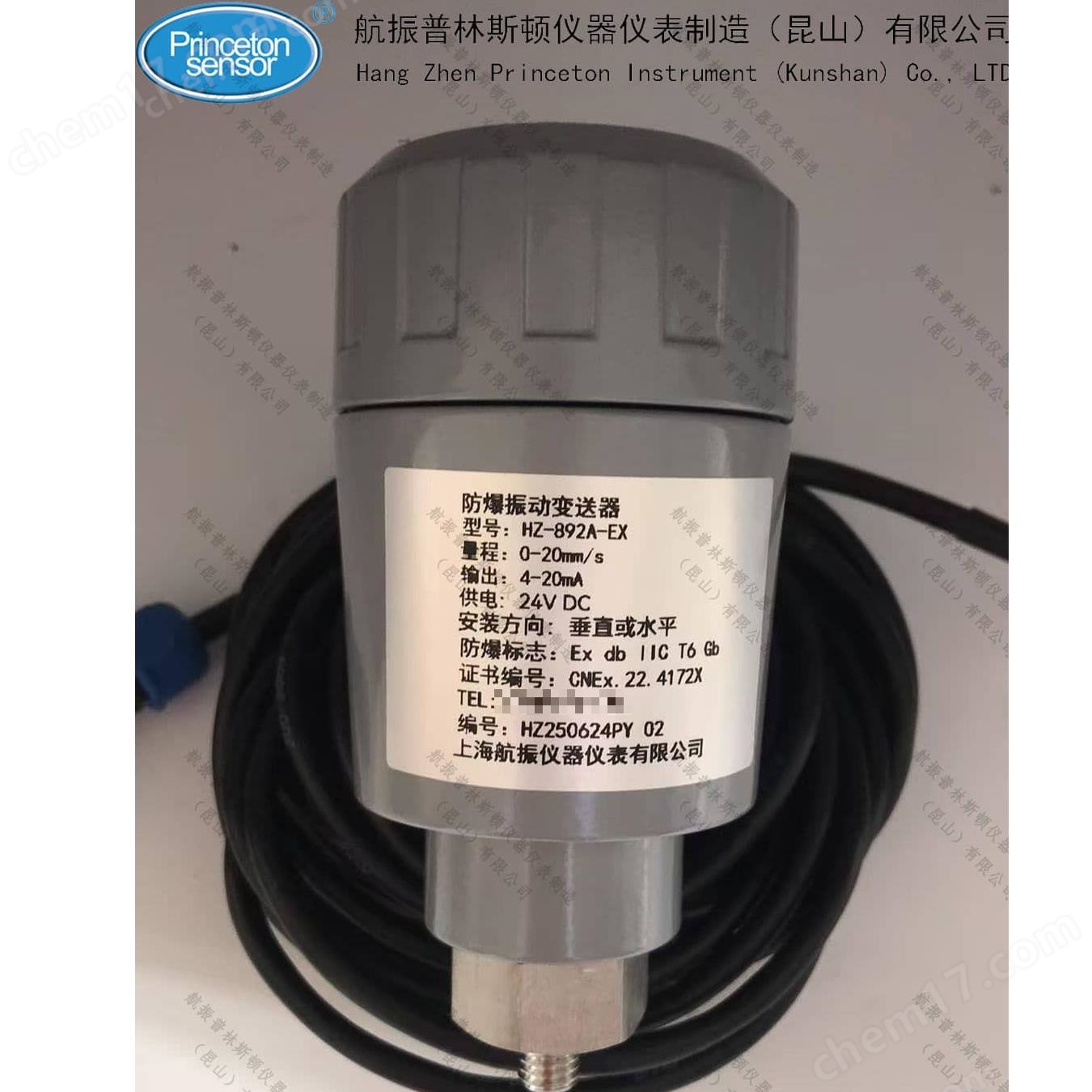

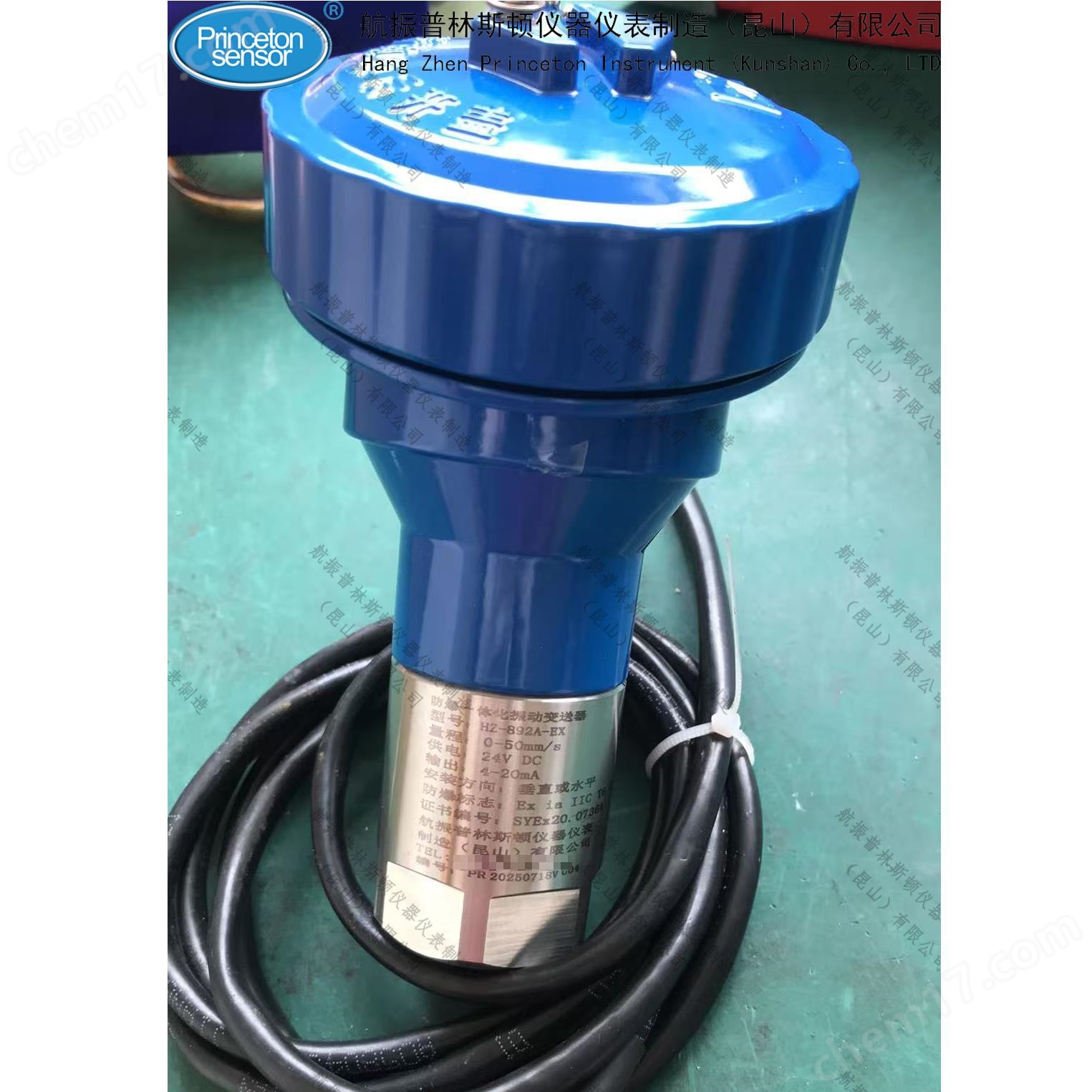

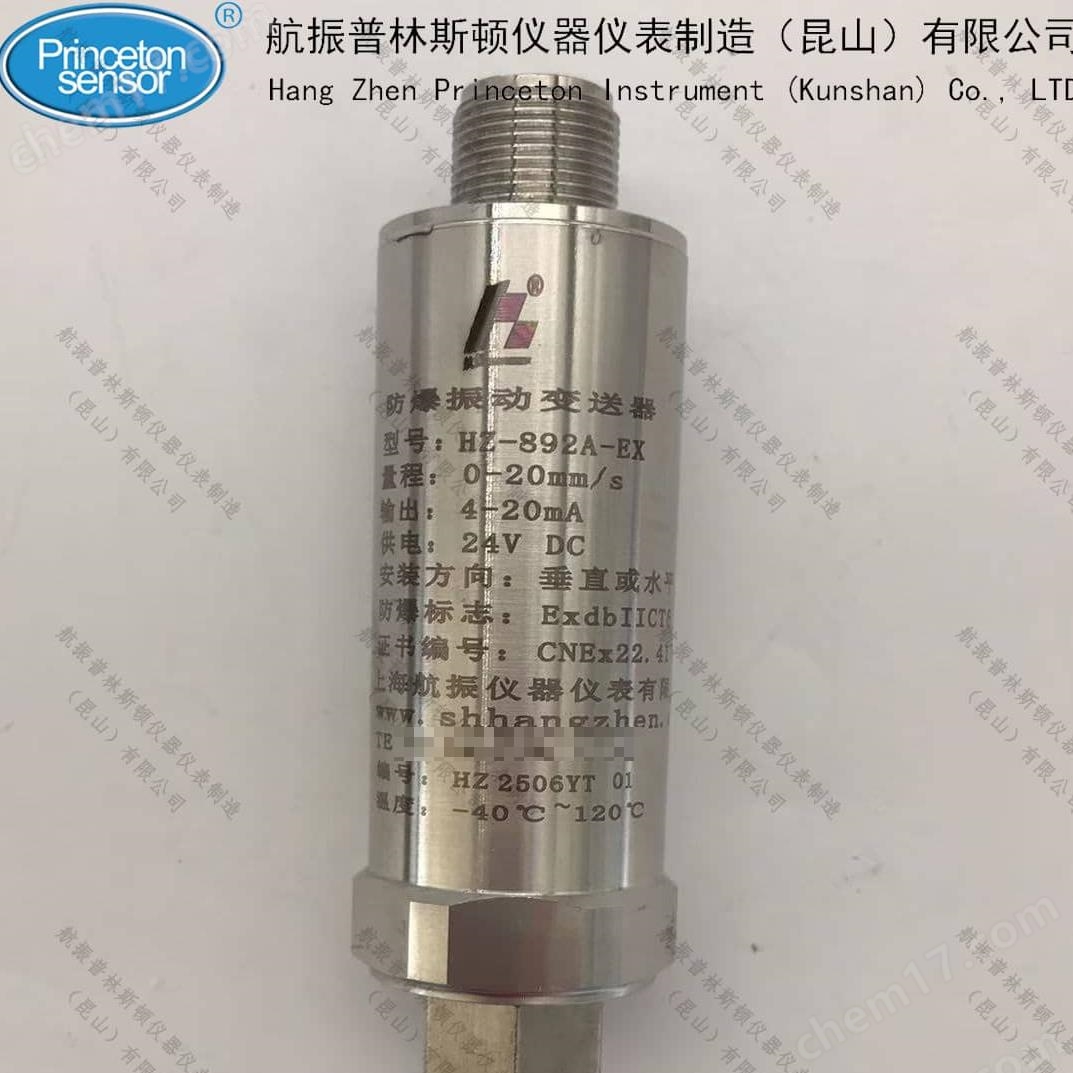

HZ-892A-EX航振.防爆振動變送器防爆認證

一、產品簡介

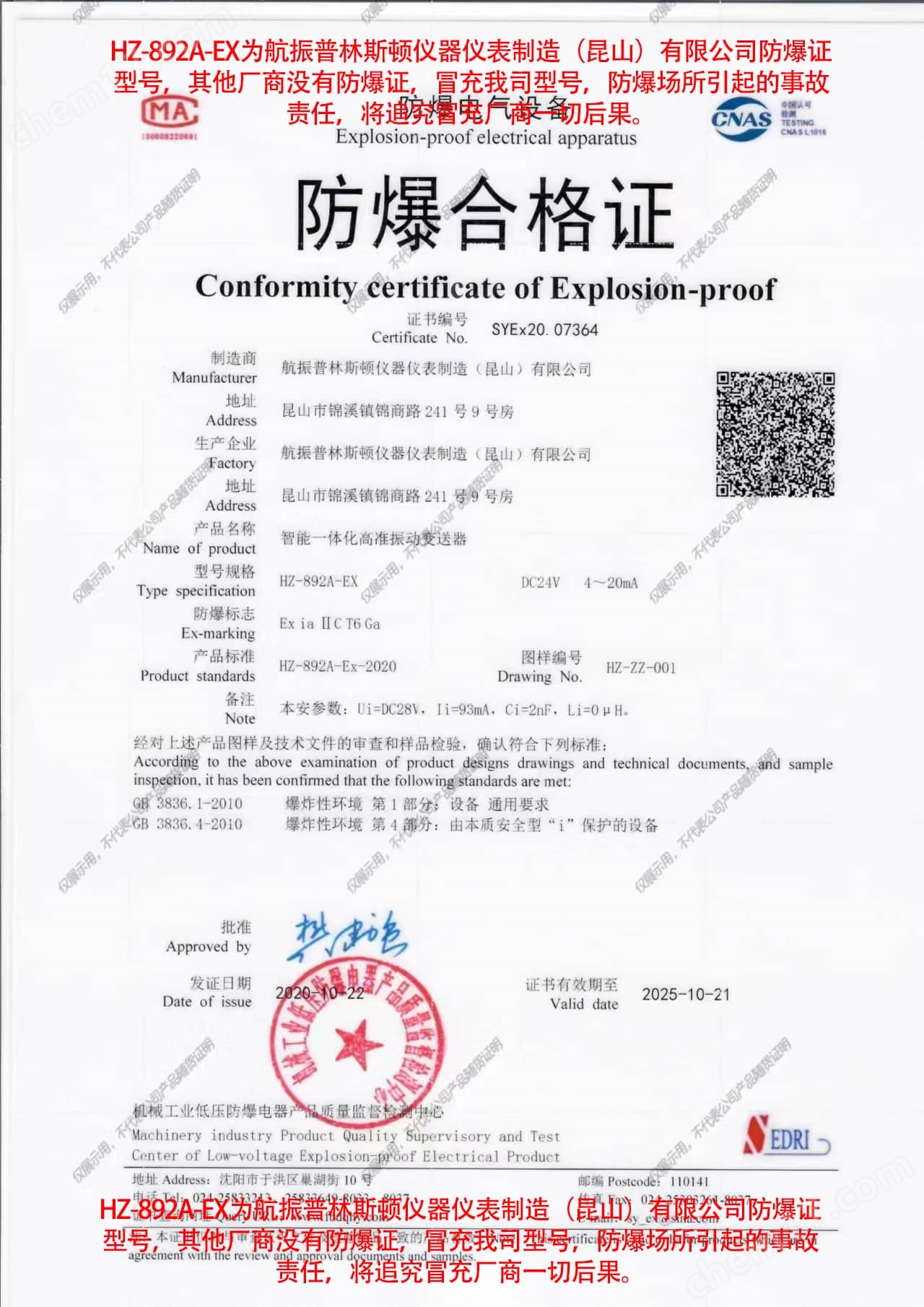

 HZ-892A-EX航振.防爆振動變送器防爆認證是根據GB/T 3836.1-2010《爆炸性環境 第1部分：設備通用要求》、GB/T 3836.4-2010《爆炸性環境第4部分：本質安全性“i”保護的設備》的規定制成本質安全型結構，其防爆標志為ExiaIICT6 Ga，適用于工廠存在或可能存在IIA、IIB、IIC類T1～T6組可燃性氣體、蒸氣與空氣混合形成的爆炸性危險1區、2區場所。

HZ-892A-EX防爆一體化振動變送器將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、動機、水泵等工廠設備振動的理想選擇。

HZ-892A-EX防爆振動傳感器以其防爆性能、高精度的測量能力、廣泛的量程選擇、良好的頻率響應特性、穩定可靠的輸出、適應多種工作環境以及便捷的安裝與使用方式，成為測量風機、電動機、水泵等工廠設備振動的理想選擇。

二、技術參數

2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 量程范圍：

振動加速度量程1～5g峰值；

     振動速度量程0～100mm/s有效值（可選）；常規機械選0-20mm/s，對應輸出：4-20mA;

     振動位移量程0～1900μm峰峰值（可選）：風機等設備常用0-200um，對應輸出：4-20mA ；

2．4 輸出電流：4～20mA

2．5輸出阻抗：≤500Ω

2．6工作電壓：DC12-24V±10%

2. 7接線方式：二線制

2．7最大加速度：10g

2．8測量方向:通用(垂直或水平)

2．9 使用環境：溫   度  -40℃～80℃   相對濕度 ≤90%

2．10 外形尺寸：φ38mm×45mm（不銹鋼探頭部分）

2．11 安裝方式：M10*1.5螺釘 或其他規格 或是磁吸安裝

2．12 重    量： 約700g

2. 13 外殼材質:304 不銹鋼

輸出電流：輸出4～20mA的標準電流信號，這種信號易于傳輸和處理，可直接連接DCS（集散控制系統）、PLC（可編程邏輯控制器）或其它設備。在工業自動化控制系統中，DCS和PLC被廣泛應用于設備的監控和控制。傳感器輸出的4～20mA電流信號可以方便地接入這些系統，實現對設備振動狀態的實時監測和遠程控制。當設備振動出現異常時，系統能夠及時做出響應，采取相應的措施，如報警、停機等，以保障生產安全。

四、安裝說明

1. 安裝方式：安裝螺紋為M10×1.5×10mm（深度），方便安裝在各種設備的振動測量點上。

2. 接線方式：采用二線制接線方式，棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。這種簡單的接線方式，減少了接線錯誤的可能性，提高了安裝效率。同時，二芯屏蔽電纜能夠有效屏蔽外界電磁干擾，保證信號傳輸?shù)姆€(wěn)定性。
