CHDKGB63-100 日本SMC薄型液壓缸
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 CHDKGB63-100
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/7/23 14:55:08
- 訪問次數 37
聯系方式：李淑瑜15707968931 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 環保,食品/農產品,化工,制藥/生物制藥,綜合 |
|---|

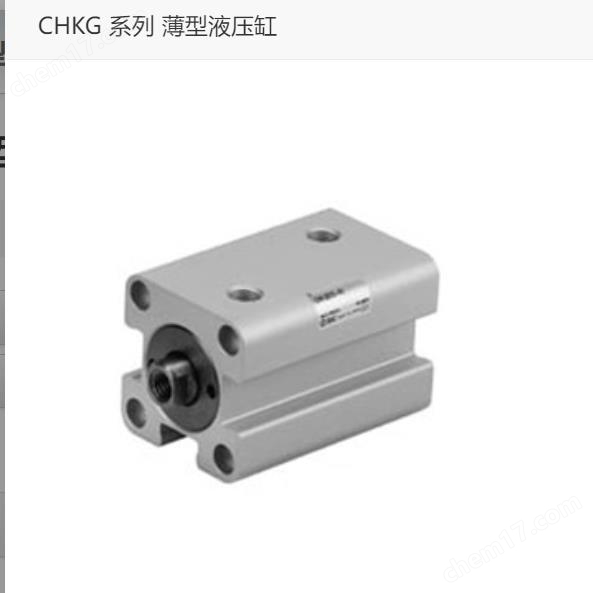

日本SMC薄型液壓缸
●可安裝磁性開關
●帶或不帶磁性開關，缸體長度方向尺寸一樣
●符合JIS標準(CHKD系列)
帶磁性開關(CHDK□系列：CHDKD、CHDKG)
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 內置磁環 | D | 內置磁環 |
| 安裝形式 | B | 基本型 |
| 缸徑 | 63 | 缸徑 63mm |
| 通口螺紋的種類 | - | Rc |
| 氣缸行程 | 100 | 氣缸行程 100mm |
| 桿端螺紋 | - | 桿端內螺紋 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 動作方式 | 單桿雙作用 |
| 使用流體 | 液壓動作油 |
| 緩沖形式 | 無 |
| 配管口徑 | 1/4 |
| 通口螺紋的種類 | Rc |
| 桿端螺紋的種類 | M |
| 桿端螺紋尺寸 | M27X3 |
| 公稱壓力 | 16 MPa |
| 低動作壓力 | 0.3 MPa |
| 高允許壓力 | 16 MPa |
| 保證耐壓力 [MPa] | 24 MPa |
| 環境溫度及使用流體溫度 | -10～60 ℃ |
| 使用活塞速度 | 8～100 mm/s |
| 螺紋公差 | JIS2 |
| 行程長度允差 | 0～+0.8 mm |
| 活塞桿直徑 [mm] | 35.5 mm |
| 3.5MPa理論推力IN | 7445 N |
| 7MPa理論推力IN | 14889 N |
| 10MPa理論推力IN | 21270 N |
| 16MPa理論推力IN | 34032 N |
| 3.5MPa理論推力OUT | 10910 N |
| 7MPa理論推力OUT | 21819 N |
| 10MPa理論推力OUT | 31170 N |
| 16MPa理論推力OUT | 49872 N |
上海圖衡自動化設備有限公司.
上海圖衡自動化設備有限公司專業致力于氣動,工控,電氣行業，憑借著良好的技術
力和公司力，致力(SMC氣缸， SMC-系列產品，CKD氣缸，CKD- 系列產品，FES
TO氣缸，FESTO- 系列產品與國內外氣缸，機械夾,無桿氣缸,導桿氣缸,阻擋氣缸,
氣動滑臺，擺動氣缸，電磁閥，氣動閥，機械閥，比例閥，氣處理類，精密減壓閥，快
速接頭，氣管,吸盤，傳感器，緩沖器壓力開關等氣動元件廠商建立長期合作伙伴關系。
為廣大客戶提供優勢價格,短貨期的高品質自動化產品。
營業范圍如下:品牌: FESTO CKD SMC亞德客門子施耐德歐姆龍諾冠等品
牌，紡織計數器
①液壓缸使用內六角螺釘(JISB1176.強度區分10.9以上)安裝。
②活塞桿上不要施加橫向負載.制作安裝模具時.應設計成不在
活塞桿.上施加橫向負載的結構。
③桿端螺紋(包括內螺紋,外螺紋)與安裝部件咬合長度應大于螺
紋直徑的80%。
④液壓缸初次運轉時.必須把缸內及配管內的空氣泄掉泄氣完后.
在壓力降下的狀態再運轉液壓缸.讓壓力慢慢升至使用壓力。
日本SMC薄型液壓缸
