產品概述

日本三豐532系列NM13游標卡尺是專為精密工業測量設計的M型工具，集成微動裝置實現精細調節，測量范圍0-130mm，分度值0.02mm，精度±0.03mm，適用于機械加工、電子制造等領域的高要求尺寸檢測。

核心技術創新

微動裝置設計

通過棘輪式微動機構輔助定位，尺框可精細進給0.02mm，有效減少人為操作誤差，提升重復測量穩定性。

多功能測量能力

支持外側、內側、深度及階差四類測量，主標尺與尺框前部端面作為0基點，優化階差測量流程。

硬質合金量爪設計，耐磨性強，適合粗加工件、鑄造件等粗糙表面測量。

人機工程優化

M型結構：符合ISO標準，階梯式刻度面板防塵設計，游標面傾斜14°提升讀數清晰度。

耐用性：防護等級達IP65（部分型號），標尺表面防銹處理，適應潮濕或油污環境。

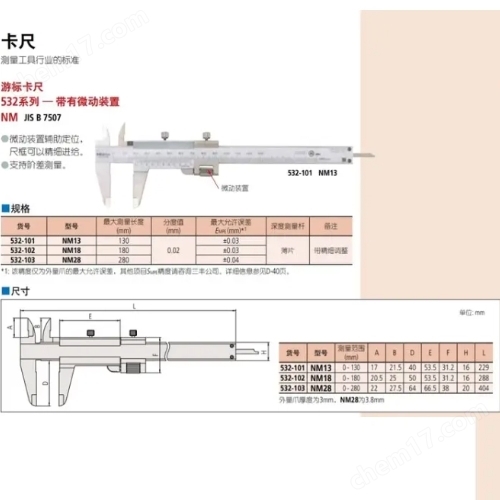

技術參數詳表

項目

參數

型號

532-101 NM13

測量范圍

0-130mm

分辨率

0.02mm

精度

±0.03mm

深度桿類型

薄片式

標準

JIS B 7507:2016

應用場景

廣泛應用于汽車零部件檢測、模具加工、精密電子裝配等場景，尤其適合需要高重復性測量的生產線質量控制。

備注：三豐公司保留技術規格變更權利，建議定期使用基準桿校準以維持精度。
