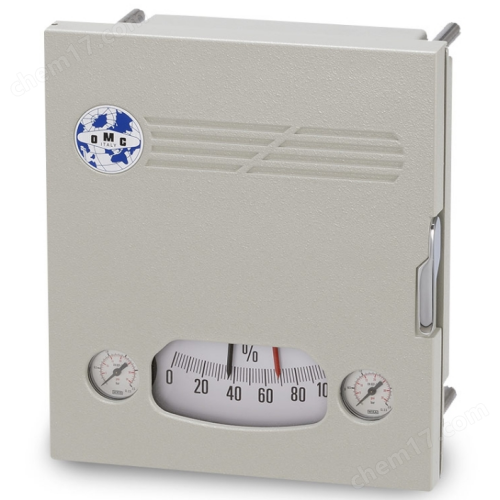

意大利OMC轉換器PC15機械振動敏感度低

產品說明
用于現場安裝的I/P轉換器。它將DC輸入信號轉換為氣動輸出(3-15，2-18，2-20，4-30磅/平方英寸)。

可應要求提供安全版本(2014/34/UE“ATEX”):II 1g Ex ia IIC T6，T5 Ga

一、產品定位
PC15 是意大利 OMC 為 4-20 mA / 1-5 V 等標準電信號與 3-15 psi…30 psi 標準氣動信號之間實現高精度轉換而開發的現場型 I/P 轉換器，可直接安裝在閥門定位器或執行機構旁，完成“電控→氣控”的無縫銜接 。
二、核心產品特點
緊湊且堅固
• 外殼：標準型為 ABS+10 % 玻纖（IP20），可選鋁壓鑄 Ex ia 版本（IP65/ATEX Ex ia IIC T6）
• 重量僅 260 g，適合密集盤裝或直接管裝。
優異的動態特性
• 力平衡傳感機構，機械振動敏感度低；
• 磁滯 ≤ 0.5 %，重復性 ≤ 0.2 %，階躍響應時間 < 0.2 s 。
低耗氣、低維護
• 靜態耗氣 0.15 Nm3/h（氣源 25 psi）；
• 無可動磨損件，僅需周期性檢查過濾減壓閥 。
靈活的輸出區間
• 3-15 psi（0.2-1 bar）標準；
• 2-18 psi、2-20 psi、4-30 psi 通過內部電位計無級可調 。
現場安裝友好
• DIN 導軌 35 mm 或 2" 管裝支架；
• 1/8" NPT 氣源/輸出接口，PG9/PG13.5 電纜格蘭頭 。
三、工作原理
信號通道
輸入直流信號 → 力平衡線圈 → 產生與電流成比例的電磁力 → 作用在擋板-噴嘴系統 → 改變背壓 → 放大器輸出氣壓。
力平衡閉環
輸出氣壓同時反饋到力平衡機構，與電磁力比較；當兩者力矩相等時達到穩態，實現高精度線性轉換。
氣路
獨立 25 psi 或 45 psi 氣源 → 內部過濾 → 兩級放大 → 輸出。
四、技術參數速覽
表格
復制
項目 數值
輸入 4-20 mA（0-20 mA、1-5 V、0-10 V 可跳線選擇）
輸出 3-15 psi（可擴展至 30 psi）
精度 ≤ 1 % FS
供氣 25 psi / 45 psi
耗氣 0.15 Nm3/h
負載能力 2.6 Nm3/h
環境溫度 -20 … +70 °C
防護 IP20（標準）/ IP65（Ex 型）
認證 ATEX Ex ia IIC T6 可選
五、典型應用
• 與氣動薄膜閥、氣缸執行器組合，實現 DCS 遠程調控；
• 應用于防爆 Zone 1/2 的精細化工、制藥及食品裝置；
• 作為老電動閥門改造中的“電-氣”橋梁，無需更換執行機構即可接入現代控制系統。
