一、產品名稱 大眾沃爾沃標準復合鹽霧試驗箱 大眾沃爾沃標準復合鹽霧試驗箱

復合式鹽霧試驗箱

二、產品概述

復合鹽霧箱乃為加速腐蝕試驗中近實際的自然狀況，以自然環境中較常遇見之狀況加以模擬：如鹽霧、熱風乾燥、濕潤、低溫等加以組合并可任意順序循環而進行之試驗，其主要測試品皆針對有激烈變化之環境下使用的物品如：汽車零件、航空器材、建筑材料、涂膜電著、電氣機器等。

三、技術規格

型號：AK-F-120S      工作室尺寸: 800×1200×600mm  （D×W×H）

外箱尺寸(約):1500×2800×1400mm （D×W×H）

四、技術參數

1.實驗室溫度范圍：+20℃～+60℃

2.實驗室濕度范圍：20%~98%r.h.

3.飽和桶溫度范圍：+35℃～+70℃

4.溫度均勻度：±2℃

5.溫度波動度：±0.5℃

6.濕度誤差：+2/-3% r.h.  R.H≥75%

              ±5% r.h.  R.H＜75%

7. 噴霧沉降量:1～3ml/80cm2*h

8.電源: 380V/50HZ,三相五線制

9.設備總功率：15.0KW

五、結構主要特征及系統

本設備主要由箱體結構、鹽水噴霧系統、空氣循環加熱系統、加濕系統、制冷及除濕系統及測控系統組成。

1、箱體結構：

1.1箱體材料★本機內外箱體均采用耐高溫高濕高腐蝕性的米黃PP（厚

      度8~12mm），利用優良的環帶產立體補強技術，焊接而成，結構強實，變形，華麗大方，適用于鹽水噴霧、醋酸銅等各種測試規格試驗。 　

1.2試藥補充口：大容積隱藏一體式試藥補充箱，清洗容易，操作方便。

1.3試驗室置物架:采用米黃色PP材質精致設計成”V”形長條, 與復合樹脂纖維棒直經為10mm的“O”形長條搭配,以確保由被測產品由15°-30°角度隨意調整. 試驗樣品架采用平面分度式，可任意調整角度，四面落霧均勻，受霧一致，測試結果準確，試驗樣品放置數量多。同時采用底部網孔置物平臺便于大尺寸樣件及異形樣件的合理擺放。

 1.4試驗室上蓋：采用8~10mm厚高韌性PP）板，利用物理彎折法設計成120度脊式上蓋.使殘留在上蓋上的霧氣露珠沿蓋壁而滑落到密封槽.以防滴到被測試產品上。帶透明觀察窗，方便觀察箱內試驗狀態。

 1.5設備采用自動進水及排水系統，自動根據試驗項目需求進行箱內控溫用水的補充及排放。

 1.6鹽霧試驗階段采用底部空氣加熱傳導方式，升溫速度快減少待機時間，當溫度到達時，自動切換恒溫狀態，溫度精確,耗電量少，鈦合金制發熱管，耐酸堿腐蝕，超長使用壽命。

2、鹽水噴霧系統：

2.1噴霧塔采用圓錐形分散器、具有導向霧氣，調節霧量及均勻落霧等功能。

2.2 伯努特原理吸取鹽水而后霧化，霧化程度均勻，無阻塞結晶之現象，可確保測試連續進行。

2.3 噴嘴采用鋼化玻璃制成，可調整噴霧量大小及噴出角度精密水晶式玻璃嘴（PYREX）4000小時保證無結晶阻塞之慮。 　

2.4 噴霧量1~2ml/h可調（ml/80cm2/h標準要求測試16小時求平均量）。計

    量筒采用內嵌式安裝，外形美觀整齊，操作觀察方便，減少儀器安裝空間。

2.5 壓力飽和桶：采用高級不銹鋼材質，內部設有超溫保護、缺水保護、自動補水單向閥門等功能。公司新型設計飽和桶內部結構，大大減小了桶內水的損耗量，避免因飽和桶內水分被帶入鹽霧而影響實際鹽霧NACL濃度。

2.6 可分別設置噴霧和停霧時間，進行循環間歇噴霧。

2.7 空氣壓力為4Kg/cm2分兩段調整。一段為進氣壓力及噴霧壓力粗調整2Kg/cm2，采用進口空氣過濾器，附有排水功能。二段為噴霧壓力精密調整1Kg/cm2，1/4　壓力表, 顯示精密準確。

2.8 強制自動除霧系統，避免了傳統隨時可以開啟鹽霧箱蓋，造成鹽霧外溢，腐蝕實驗室和其他設備；

3、空氣循環加熱系統：

　A鹽霧試驗階段（無風循環）

1．空氣調節方式：通過試驗時噴霧的氣流與設在箱體底部的熱輻射平衡調溫，以保證試驗箱溫場均勻。

2. 加熱方式：空氣干加熱輻射。

B濕熱試驗階段（內風循環）

3．空氣調節方式：空氣強制內循環平衡調溫調濕，采用耐腐蝕多翼式離心風機、低噪音電機；

4．空氣循環裝置：可調式循環風道結構組成合理的送風循環系統，有效保證箱內溫度的均勻性。

5.加熱方式：特質耐腐蝕鈦合金空氣加熱器。

4、加濕系統：

4.1．加濕方式：外置式加濕系統，做低溫時不需放水，容易實現低濕控制；

4.2．加濕加熱管：不銹鋼加熱管，帶超溫保護；

4.3. 采用創自動加濕管道控制閥，自動實現通道的開啟與閉合，杜絕鹽霧試驗階段鹽霧對加濕系統的腐蝕。

5、制冷及除濕系統：

5.1. 制冷壓縮機：  法國“泰康”口制冷壓縮機。

5.2.冷卻方式：風冷式

5.3.制冷劑：環保型制冷劑

5.4.主要制冷附件：意大利“卡士妥”電磁閥；美國“083”過濾干燥器等；

5.5.采用品質優良的國內、的風冷式冷凝器和鈦合金鰭片多段式蒸發器。

5.6.制冷機專用減振彈簧、機組圍板粘貼特種吸音棉降噪措施。

6、測控系統：

6.1 溫度測量：PT100高精度傳感器

6.2 濕度測量：PT100高精度傳感器配合濕球水槽，干濕球?qū)φ辗ā?/span>

6.3控制器采用專用7英寸彩色液晶觸摸屏+PLC程序控制模塊。

7.4人機界面彩色LCD中文顯示，觸摸屏輸入設定

7.5分辨率：溫度顯示0.1℃；時間1min。

7.6程序容量：20個程序,每個程序最大99段。 程序段可循環，程序可鏈接。

7.7運行方式：采用定值運行或程序運行。

7.8試驗數據顯示：設定溫度、實測溫度、總運行時間、噴霧狀態、加熱狀態、制冷狀態。

7.9控制器功能：A、故障報警及原因、處理提示功能；

               B、斷電保護功能；

               C、上下限溫度保護功能

               D、日歷定時功能(自動啟動及自動停止運行)

               E、自檢功能

               F、有三層密碼保護控制器設置參數

               G、具有曲線記錄功能，可保存實際測量的溫度；設定溫

                  度及采樣的時間：能夠存儲300天（采樣周期為1分

                  鐘）曲線記錄；記錄數據可導出，電腦顯示。

               H、有斷電保護功能和來電自動開啟功能，用戶可根據需

                  要設定，斷電又來電后自動開啟的允許最長時間間隔。

自動調用分組PID參數。

六、常用試驗狀態

1.中性鹽霧試驗

   實驗室溫度 35℃   飽和桶溫度  47℃

   5%質量比NACL溶液噴霧  沉降量 1~2ML/H*80cm2

2.濕熱儲存試驗

   實驗室溫度  30℃   濕度  95%r.h.

   實驗室溫度  40℃   濕度  85%r.h.

   實驗室溫度  40℃   濕度  93%r.h.

   實驗室溫度  50℃   濕度  ≥95%r.h.

3.標準大氣貯存試驗

   實驗室溫度  23℃   濕度  50%r.h.

   實驗室溫度  25℃   濕度 45%r.h.

4.熱干燥試驗

   實驗室溫度  60℃   濕度  <30%r.h.

   鹽霧條件轉換至干燥條件≤60min

干燥條件轉換至濕熱條件≤30min

濕熱條件轉換至鹽霧條件≤30min

七、適用標準：

1.GB/T2423.17   環境試驗  試驗Ka  鹽霧

2.GB/T2423.18   環境試驗  試驗Kb  鹽霧,交變（氯化鈉溶液）

3.IEC 6008-2-11 環境試驗  試驗Ka  鹽霧試驗方法

4.IEC 6008-2-52 環境試驗  試驗Kb  鹽霧,交變（氯化鈉溶液）

5.GB10587    鹽霧試驗箱技術條件

6.ASTM.B117-16  鹽霧試驗

7. GJB150.11A   裝備實驗室環境試驗方法 第11部分：鹽霧試驗》

八、安全保護系統

1．電源過載保護、缺相保護和漏電保護裝置。

2．控制回路過載、短路保護裝置

3．壓縮機系統的高、低壓保護和延時啟動保護裝置

4．超溫保護裝置

5．設備定時運行保護

6．報警聲訊提示

7．鹽水缺水保護

8. 純水缺水保護

9．接地保護裝置

10．風機過熱保護

11. 氣源壓力報警

九、設備使用環境

1.環境條件：

溫度：23℃±5℃

濕度：＜85%R.H.

氣壓：86～103Kpa

周圍無高濃度粉塵及腐蝕物質

靠近主下水管道便于設備排水、排氣、排霧

2.供電條件：

a.電源電壓： 380V±10%

b.電源頻率：  50Hz

  c設備總功率： ~15 kw

3.供水條件：

   a.蒸餾水或純水  水源壓力不小于0.2Mpa

4.供氣條件：

   a.潔凈干燥的壓縮空氣，氣壓不小于0.5Mpa

5.負載條件：

試驗負載的總質量按在每平米工作室容積內放置50kg試驗樣品計算。

試驗負載的總體積不大于工作室容積的1/5。

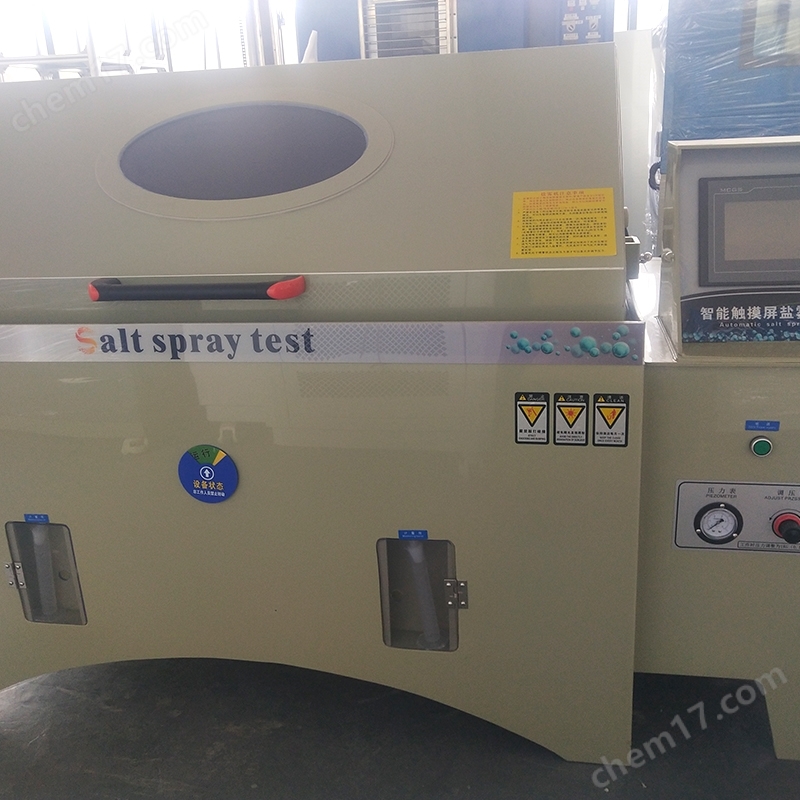

十、設備參考圖片
