一、7?547系列厚度表核心技術解析

精密測量系統

采用絕對型靜電線性編碼器，實現0-12mm量程內±3μm測量精度（547-401A型號）。硬質合金測頭與測砧經特殊淬火工藝處理，硬度達HRA90以上，確保200萬次測量后磨損量小于1μm。液晶數顯支持0.001mm/0.00005"雙制式切換，內置SPC數據輸出功能，可直接連接質量管理軟件。

創新結構設計

彈性心軸機構：采用預壓彈簧系統，測量力穩定在3.5N±0.2N，避免材料變形誤差

人體工學握柄：拇指觸發器行程優化至8mm，單次測量耗時<0.3秒

IP53防護等級：表圈與表蒙一體成型防水結構，可在切削液環境下連續工作

多場景應用方案

型號

分辨率

專用功能

典型應用場景

547-313

0.01mm

球面測頭(?3mm)

凹凸鏡片厚度測量

547-315

0.01mm

薄片式測砧(1mm厚)

窄槽深度檢測

547-360

0.01mm

楔形測頭

管壁厚度測量

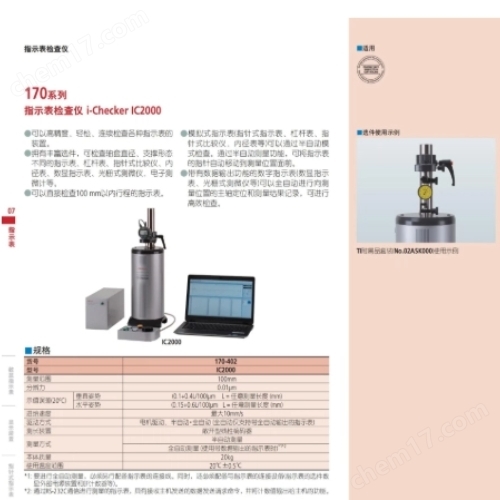

二、170系列指示表檢查儀技術突破

校準基準系統

配置25mm微分頭，分度值達0.001μm（170-102-12型），采用花崗巖基準平臺，溫度穩定性≤0.1μm/℃?？勺詣友a償阿貝誤差，對0-25mm量程的千分表實現全量程自動校準。

智能檢測功能

多模式判定：自動識別指針式/數顯表，支持ISO9001標準要求的21項校準項目

動態采樣：1000Hz高頻采集，可捕捉0.5μm級的瞬時跳動

溯源體系：內置NIST可追溯標準器，年漂移率<0.02%

行業解決方案

汽車制造：用于曲軸徑向跳動檢測（配合547-401A厚度表可實現全工序CPK≥1.67）

半導體封裝：晶圓厚度測量系統誤差控制在±0.8μm內

精密模具：型腔尺寸校準效率較傳統方法提升60%

三、技術演進趨勢

2025年新版547-401A新增藍牙5.0傳輸模塊，測量數據可實時上傳至MES系統。170系列校表儀集成AI診斷功能，能自動生成校準周期建議。兩系列產品通過模塊化組合，已形成覆蓋0.001mm-300mm的全尺寸精密測量鏈。
