一、日本三菱Mitsubishi Group公司簡況

自 1921 年創立以來，三菱電機就一直走在日本技術創新與產品改革的前沿。

三菱電機是制造和銷售電氣與電子產品和系統的S界林先品牌企業之一，其產品和系統在眾多領域和應用中得到廣泛使用。

我們應用我們的技術在全球?yàn)樯鐣?huì)和人們的日常生活做出貢獻。

在制造前線需要更好的生產力、效率和省力技術的時代，對環境、安全和安心的要求從未如此強烈。從控制器到驅動控制設備、配電控制設備和工業機電一體化，三菱電機作為綜合性工廠自動化 (FA) 制造商為其客戶提供服務，涉及制造的各個方面。除了開發滿足客戶需求的產品外，三菱電機還利用其*的工程技術提供著眼于下一代制造的可靠 FA 解決方案。

二、日本三菱Mitsubishi模塊描述

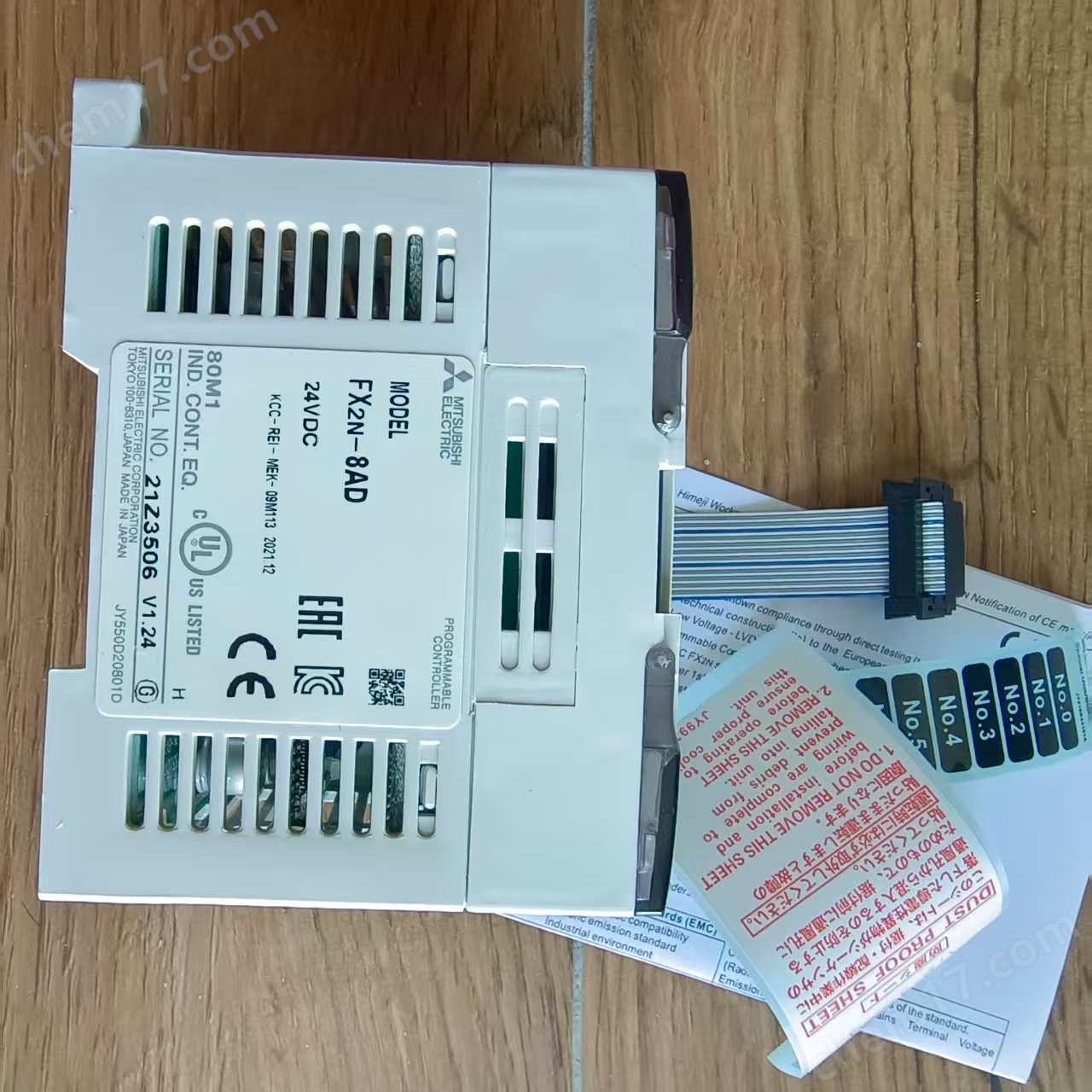

FX2N-8AD是三菱電機生產的工業自動化控制設備，屬于FX2N系列PLC擴展模塊，主要應用于溫度、壓力等工業傳感器信號采集 [3] [5]。該模塊支持K型、J型、T型熱電偶輸入，兼容電壓（DC-10~10V）及電流（DC4~20mA、DC-20~20mA）信號，覆蓋-100℃至1200℃溫度測量范圍 [2] [4]。

模塊采用14位（電壓）和13位（電流）分辨率，具備8通道獨立配置能力，允許混合使用不同輸入類型 [2] [4]。通過FX2NC-CNV-1F轉換器最多可連接4個模塊至FX2NC主機，F(xiàn)X2N系列PLC最多可擴展8個模塊 [1] [4]。其雙重絕緣設計包含光電耦合器與DC/DC轉換器，轉換速度依輸入類型分為500μs（電壓/電流）與40ms（熱電偶），重量0.4公斤，適用于冶金、石化等工業場景 [2] [4]。

（1）FX2N-8AD分辨率為14位二進制+符號1位(電壓)13位二進制+符號1位(電流)的模擬量輸入模塊

（2）FX2N-8AD可進行8通道的電壓輸入(DC-10~10V)電流輸入(DC4~ 20mA、DC-20~20mA)以及熱電偶(K型、J型、T型)輸入

（3）FX2N-8AD可通道為單位，混合使用電壓電流熱電偶輸入

（4）最多可以將二個FX2N-8AD單元連接到FX0N主單元,FX0N擴展單元,FX1N主單元.最多8個FX2N-8AD可以連接到一個FX2N系列PLC,最多4個FX2N-8AD可以連接到一個FX2NC主機單元.(要連接到FX2NC系列主機時,需要一個FX2NC-CNV-1F)

三、日本三菱Mitsubishi模塊型號示例

FX2N-128MR-001 輸入點：64，64點繼電器輸出 AC 220V

FX2N-80MR-001 輸入點：40，40點繼電器輸出 AC 220V

FX2N-64MR-001 輸入點：32，32點繼電器輸出 AC 220V

FX2N-48MR-001 輸入點：24，24點繼電器輸出 AC 220V

FX2N-32MR-001 輸入點：16，16點繼電器輸出 AC 220V

FX2N-16MR-001 輸入點：8，8點繼電器輸出 AC 220V
