JYECN01 相變儲能實驗系統
- 公司名稱 上海甲央教學設備有限公司
- 品牌 其他品牌
- 型號 JYECN01
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2025/7/28 15:40:27
- 訪問次數 102
聯系方式:楊先生13917995152 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
流體力學水力學實驗裝置、化工原理實驗裝置、化工單元實訓裝置、環境工程實驗裝置、傳熱及工程熱力學實驗裝置、采暖通風空調制冷實驗裝置、水文地質實驗裝置

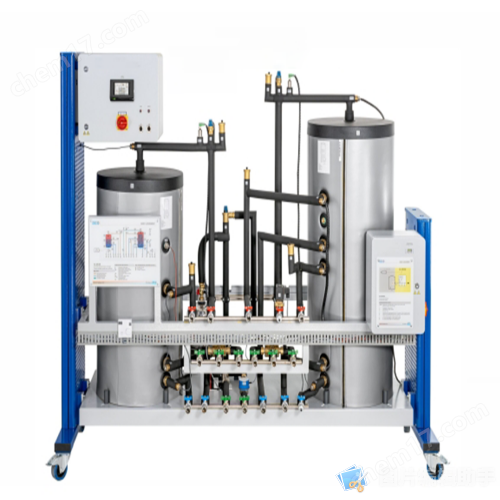

相變儲能實驗系統由相變箱、保溫夾層、換熱器、強化導熱材質及溫度測量裝置組成。系統采用高效相變材料存儲熱能,配合聚緣脂發泡保溫層減少熱損失,通過鈦合金換熱器實現熱量的快速傳遞,并利用泡沫銅 / 金屬絲等高導熱材料強化傳熱效率。溫度測量裝置可實時監測相變箱內 16 個點位的溫度分布,為熱能存儲與釋放過程的動態研究提供數據支撐,適用于儲能系統性能測試、相變材料特性分析及能量管理策略驗證等實驗場景。
技術參數:
1.相變箱:容積50L,蓄熱容量5kW/h;
2.保溫夾層:聚緣脂發泡,厚度100mm;
3.換熱器材質:鈦合金管;
4.強化材質:泡沫銅/金屬絲等高導熱材料;
5.溫度測量:16路溫度巡檢儀,鎧裝T型熱電偶16個,成環形分層分布;
1.逆變器實驗單元
直流電流通過安全裝置并進入逆變器。逆變器將直流電轉換為交流電。帶有最大功率點跟蹤器的逆變器還可以優化電壓和電流,以確保光伏組件產生最大可能的功率。
逆變器輸出提供具有適當電平和頻率的交流電壓,以便饋入電網。饋入的電量由現代雙向電表捕獲,自身消耗量由能量記錄器捕獲。
比較直流輸入和交流輸出的電功率可以確定逆變器的效率。逆變器效率對總電功率的依賴性可以在進一步的實驗中測量。
