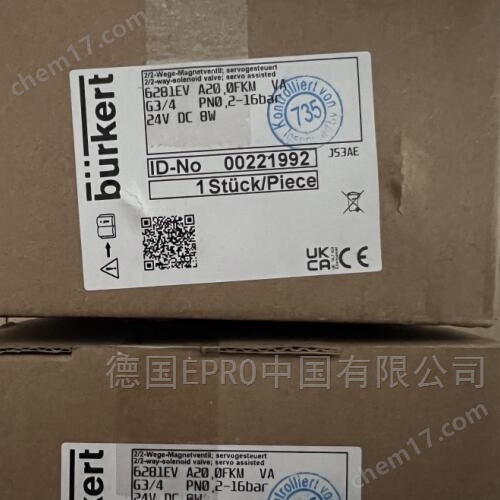

00221992 burkert兩位兩通電磁閥耐高溫線圈

 burkert寶德兩位兩通電磁閥正品銷售，可提供技術選型服務，貨源穩定，德國原廠直銷。

 burkert寶德兩位兩通電磁閥閥門對電磁線圈有冷卻功能。電磁線圈不得在沒有閥門的情況下運行。閥殼必須滿足以下要求： 材料金屬（黃銅、鋁、不銹鋼）或聚酰胺最小尺寸32 mm x 32 mm x 10 mm具有更好散熱性能的較大閥殼在任何時候都允許被使用。作為單個安裝組件的電磁線圈不得用作模塊安裝組件。作為模塊安裝組件的電磁線圈既適合用作模塊安裝組件，也適合用作單個安裝組件。AC10 型電磁線圈是一種適用于各種 Bürkert 閥門的電磁閥門驅動器。作為所謂的中央螺紋電磁線圈，它與閥門 100％ 分開。即使在拆下線圈后，閥門也是一個封閉系統。電磁線圈包括：線圈繞組，線圈外殼（環氧樹脂制成） 電氣連接電纜，橋式整流器?？刂瓶梢酝ㄟ^交流電壓或直流電壓進行。AC10 型電磁線圈有 2 種尺寸，分為不同的性能等級。這兩種尺寸的線圈和閥門之間的接口相同。線圈通過芯導管插在閥門上，并用螺母固定。這防止了線圈向閥門方向旋轉。接出的電氣連接電纜垂直于線圈軸線。電纜牢固地集成在線圈中。聯管螺母不可拆卸。閥門的金屬部件在線圈和閥門之間的接口處與線圈建立了電氣連接。金屬部件必須通過連接電纜中的保護導體接地。

BURKERT伺服膜片電磁閥安裝步驟詳解

 安裝前準備

?管道清潔?

使用≥0.3 MPa壓縮空氣或水壓沖洗管道，清除焊渣、油污等雜質，防止堵塞先導孔或損傷密封面?；檢查閥體密封圈完整性，測量線圈絕緣電阻值（≥50 MΩ）?

?組件核驗?

核對型號、壓力等級及介質兼容性（如腐蝕性流體選用不銹鋼閥體+FKM密封）?；確認膜片小孔是否對準閥體內部導壓結構（避免長流水故障）?

 機械安裝規范

? burkert寶德兩位兩通電磁閥安裝方向與位置?

閥體箭頭?必須與介質流向嚴格一致?，反向安裝將導致泄漏或功能失效?；

線圈組件豎直向上安裝（先導式主閥可水平，但線圈仍需豎直）；優先選擇振動＜5g、易維護區域，遠離高溫輻射源（蒸汽管路需加裝冷凝水箱）?

?管道連接?

使用G1/2"螺紋接口（DN10-DN50），搭配適配接頭（如H型/T型連接板）?；按規范扭矩?cái)Q緊螺母，增加密封膠墊防漏，螺紋長度不可過長?；閥前端安裝≥60目過濾器，并預留≥10倍管徑直管段減少湍流干擾?

00221992 burkert兩位兩通電磁閥耐高溫線圈

 burkert寶德兩位兩通電磁閥 電氣接線與調試

?接線操作?

確認電源匹配（24V DC/230V AC ±10%），?直流閥嚴格區分正負極??；潮濕環境選用IP65防護線圈，端子涂抹防氧化硅脂?

?通電調試?

手動撥動閥芯確認無卡阻?；PLC發送脈沖信號測試響應時間（目標＜50ms），逐步升壓至標稱值排查泄漏?；調節入口減壓閥，使壓力穩定在工作范圍內（0~16 bar）?

 burkert寶德兩位兩通電磁閥支持全國發貨

嚴禁操作與維護

?禁忌操作?

介質反向流動、超壓（＞16 bar）或振動＞5g環境下無減震安裝?；線圈長時間通電（避免溫升燒毀）?

 burkert寶德兩位兩通電磁閥?定期維護?

每月清潔先導孔濾網，每季度檢查冷凝水箱水位?；密封件每2年更換（連續工況），年度氣密性校驗（1.5倍標壓）?

上海韜然工業主營品牌：EPRO、力士樂Rexroth、賀德克Hydac、派克Parker、阿托斯Atos、薩姆森Samson、安沃馳Aventics、本特利Bently、易福門Ifm、仙童Fairchild、阿斯卡Asco、安士能Euchner、SMC、倍加福P+F、寶德Burkert、恩德斯豪斯E+H、巴魯夫Balluff、太陽Sun、皮爾茲Pilz，Mac，gessmann，邁確METRIX，BENTLY本特利傳感器

提示：安裝后需多次開關測試動作靈活性?，異常時優先檢查電源、壓差或密封圈磨損?

密封材料 FKM，環氧樹脂線圈，介質溫度 0…+120 °CA，電磁閥二位二通伺服控制常閉2 (A)1 (P)G 1/4 10 1.5 0.2…16 0.43 322511 322512 322513G 3/8 10 1.9 0.2…16 0.40 322514 322515 322516G 3/8 13 3.8 0.2…16 0.58 221868 221869 221870G 1/2 13 3.8 0.2…16 0.54 221871 221872 221873G 3/4 13 3.8 0.2…16 0.59 221874 221875 221876G 3/4 20 8.5 0.2…16 0.89 221877 221878 221879G 1 20 8.5 0.2…16 1.0 221880 221881 221882G 1 25 12 0.2…16 1.3 221883 221884 221885G 1? 25 12 0.2…16 1.5 221886 221887 221888G 1? 40 23 0.2…16 2.7 270133 270134 270135G 1? 40 30 0.2…16 3.0 221889 221890 221891G 2 40 30 0.2…16 3.2 221892 221893 221894G 2 50 40 0.2…16 4.5 253168 253169 253170G 2? 50 40 0.2…16 5.2 253171 253172 253173

00221992 burkert兩位兩通電磁閥寶德耐高溫線圈
