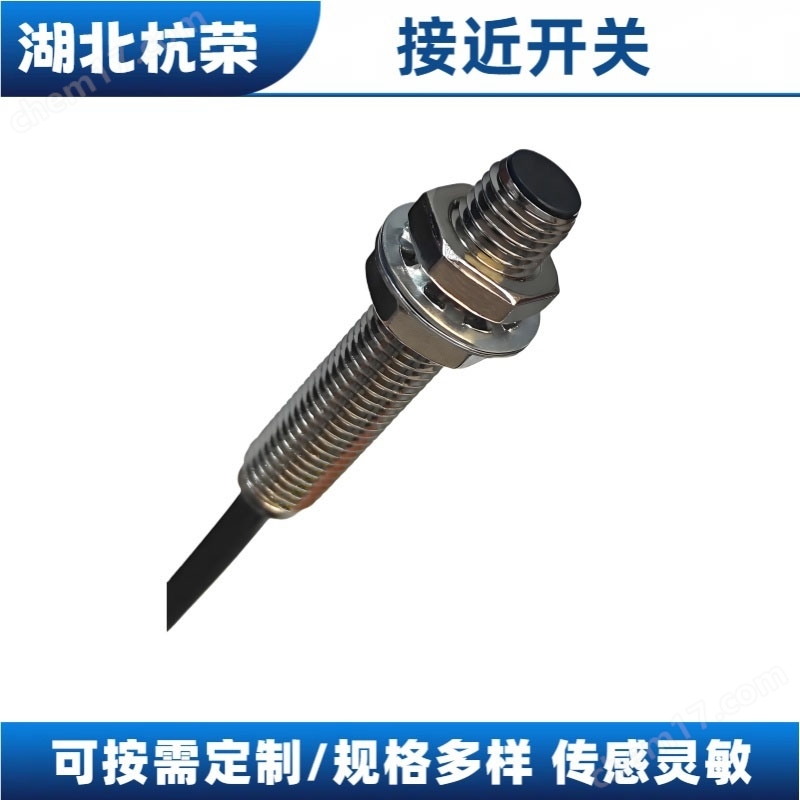

LJ18A3-8-J/DZ-1常閉接近開關串聯怎么接

LJ18A3-8-J/DZ-1常閉接近開關串聯的接線方式主要用于實現多條件檢測或安全聯鎖控制，例如在自動化設備中確保多個位置或狀態同時滿足條件時才允許動作。以下是詳細接線步驟和注意事項：

一、串聯接線原理

LJ18A3-8-J/DZ-1常閉接近開關（NC型）在未檢測到目標時觸點閉合（導通），檢測到目標時觸點斷開（斷開）。串聯時，所有開關必須同時處于閉合狀態，電路才會導通；任一開關斷開，電路即斷開。

二、接線步驟

1. 確定負載與電源

負載：需控制的設備（如繼電器、電磁閥、PLC輸入模塊等）。

電源：根據負載電壓選擇（如DC24V、AC220V）。

2. 串聯接線方式

方法一：直接串聯（適用于小電流負載）

電源正極 → 第一個LJ18A3-8-J/DZ-1接近開關的棕色線（電源正）。

第一個接近開關的藍色線（電源負） → 第二個接近開關的棕色線。

第二個接近開關的藍色線 → 電源負極。

負載連接：將負載兩端分別接至第一個開關的黑色線（信號輸出）和第二個開關的黑色線（或公共端，視型號而定）。

（注：部分開關黑色線為常閉觸點，需確認型號說明書）

方法二：通過中間繼電器擴展（適用于大電流或需要隔離的場景）

電源正極 → 第一個接近開關的棕色線 → 第二個接近開關的棕色線 → 中間繼電器線圈一端。

中間繼電器線圈另一端 → 電源負極。

負載連接：將負載接至中間繼電器的常開觸點（當所有開關閉合時，繼電器吸合，負載通電）。

三、實際應用示例

場景：自動化生產線安全門聯鎖

需求：兩個安全門（門1、門2）均關閉時，設備才能啟動。

接線：

LJ18A3-8-J/DZ-1兩個常閉接近開關（NC型）分別檢測門1和門2的狀態。

將開關串聯后接入PLC的數字輸入模塊（DI）。

PLC程序邏輯：僅當兩個DI點均為高電平（開關閉合）時，輸出允許啟動信號。

場景：多工位檢測

需求：三個工位（A、B、C）均無物料時，輸送帶才能運行。

接線：

三個常閉接近開關分別檢測A、B、C工位。

串聯后接入變頻器啟動控制回路。

任一工位有物料（開關斷開），輸送帶停止。

四、注意事項

1、電壓與電流匹配：

確保所有開關的額定電壓和電流滿足負載需求。串聯時總電流不超過單個開關的最小額定值。

示例：若開關額定電流為200mA，串聯后負載電流需≤200mA；若負載電流為500mA，需通過中間繼電器擴展。

2、觸點類型確認：

區分常閉（NC）和常開（NO）觸點。串聯必須使用NC型，并聯使用NO型。

錯誤示例：若誤將NO型串聯，電路將始終斷開。

3、接線顏色規范：

棕色：電源正（+V）。

藍色：電源負（0V）。

黑色：信號輸出（NC或NO觸點）。

白色/灰色：部分型號的公共端（需參考說明書）。

4、故障排查：

電路不通：檢查任一開關是否斷開（如目標物誤觸發或開關損壞）。

誤動作：調整檢測距離或增加屏蔽線，避免電磁干擾。

5、安全規范：

在強電回路（如AC220V）中串聯時，建議使用安全繼電器或雙重隔離設計。

接線前切斷電源，并使用萬用表確認無電壓。
