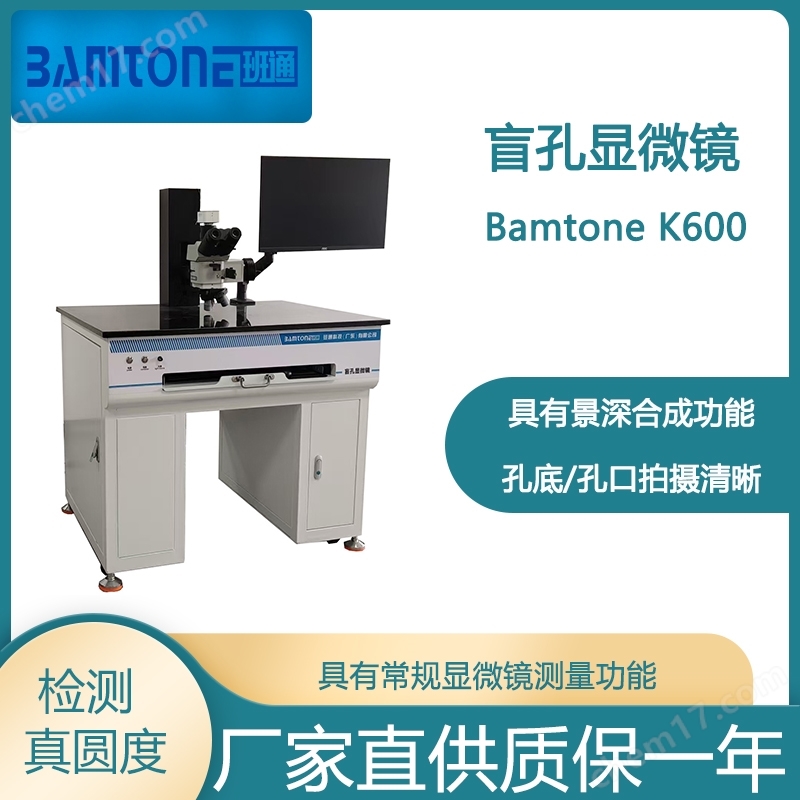

Bamtone K600 HDI載板盲孔顯微鏡
- 公司名稱 班通科技（廣東）有限公司
- 品牌 班通
- 型號 Bamtone K600
- 產地 寶安區燕羅街道塘下涌社區洋涌工業路通港達706
- 廠商性質 生產廠家
- 更新時間 2025/7/29 11:29:19
- 訪問次數 15
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 價格區間 | 10萬-30萬 |
|---|---|---|---|
| 應用領域 | 環保,電子/電池,航空航天,汽車及零部件,電氣 |
HDI載板盲孔顯微鏡產品特點
1) 臺式設計，大臺面，可以檢測520*760mm的板子。
2) 高感光度彩色CCD，成像畫質清晰。
3) Z軸高精度電動調節裝置，可以對焦距進行粗調及微調。
4) 具有景深合成功能，盲孔孔底，孔口拍攝清晰。
5) 具有測試盲孔孔深度功能。
6) 具有檢測盲孔真圓度功能。
7) 配置有紫外線光源模塊，能夠透過透明或半透明的膠層激發出藍色光，用于檢查孔內殘膠。
8) 可檢測盲孔孔底和孔口直徑，半徑等問題，孔底，孔口雙圓形直徑可自動計算，顯示孔底，孔口直徑百分比。
9) 可實現長度，寬度，角度等常規顯微鏡測量功能。
10) 盲孔顯微鏡配有手動調節的搖桿，用于調節鏡頭高度，使用更便利。
11) 物鏡有5-50倍可以切換，不同放大倍率可以選擇，綜合放大倍率50×~1000×。
12) 測試圖片可以進行保存，測量數據可以導出報表，測量結果單位可選擇和轉換。
13) 分析軟件自主研發設計，軟件操作簡便，可根據需求進行MES對接。
HDI載板盲孔顯微鏡技術指標和參數
項目 | 內容 |
分辨率 | 1μm |
檢測精度 | 依照標準片測試0.1-0.15mm誤差不超過3% |
可檢測孔深度 | 0.15mm |
光學放大倍率 | 5×~50×（實際倍率50-1000倍） |
變倍方式 | 物鏡轉盤手動切換 |
調焦方式 | 電動Z軸升降調焦。 |
視場 | 明場，暗場可切換。 |
工業相機 | 高感光度彩色630萬像素相機 |
可測板寬 | 760 mm |
儀器外形尺寸（不含電腦） | 1040 mm×840 mm ×1350mm (L x W x H) |
儀器重量（不含電腦） | 約250kg |
工作電源 | AC 220V±10℅ /50Hz/ 10A |
4HDI載板盲孔顯微鏡配置方案
序號 | 品名 | 品牌/規格 | 數量 |
1 | 工控電腦 | 定制 | 1臺 |
2 | 顯示器 | AOC 22寸全高清 | 1個 |
3 | 顯微鏡主體 | 明暗場長軸顯微鏡 | 1個 |
4 | 工業相機 | 630萬彩色高清攝像頭 | 1個 |
6 | 測試軟件 | 班通盲孔分析軟件 | 1套 |
7 | 目鏡 | 目鏡SWH10X/23MM | 1個 |
8 | 物鏡 | 5X、10X、20X、50X | 4個 |
9 | Z軸 | Z軸電動升降調焦機構，帶光柵尺測量功能。 | 1套 |
10 | 紫外線光源模塊 | 檢測孔內殘膠 | 1套 |
