瑞典BTG濃度計 MBT-2500

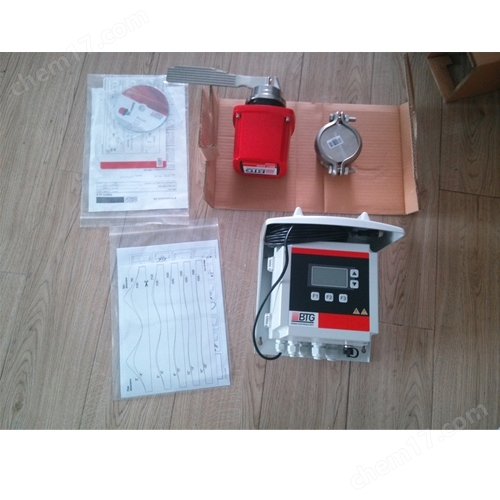

MBT-2500 瑞典BTG濃度計 一套就包含一套包含MBT2500傳感器，CPM-1300變送器，連接法蘭卡箍蓋板 MBT-2500 采用剪切力原則，利用往復、主動式傳感器測量濃度。這種剪切力 測量方法使得變送器實質上對纖維成分、游離度、填料、黑液含量、流速、空 氣含量、壓力等的正常變化不敏感。與定刀式變送器相比，主動式傳感器測量 方法使其對于不斷變化的流速更不敏感。

MBT-2500 是智能型，基于微處理器的變送器，完可以通過 CPM-1300 通信平臺來操作。它以符合標準 HART? 協議的重疊信號，與分布式控制系統 進行通信。

技術數據 通則

類型 MBT-2500

管線智能電動濃度變送器，用于紙漿懸浮液。

制造商 BTG， S?ffle，瑞典。

測量原則 剪切力測量。

時間測量采用往復式傳感元件。

符合 1。設計符合相關的 CE 標準。

功能規格 通則

測量范圍 小測量范圍：大約 0.5% 濃度 大測量范圍：大約 5% 濃度 ，取決于紙漿類型和傳感元件。

壓力承受率 DIN PN25( 20°C 時 25 巴 / 68°F 時 360 psi)

通信平臺 請參見單獨的 CPM-1300 通信平臺手冊。

用戶界面 CPM-1300 通信平臺的發光顯示器以及鍵盤。

HART 通信 模擬輸出信號 4-20 mA。

電鍍絕緣。

電流低為 3.9，高為 20.5 mA。

回路載荷信號 : 電源電壓 / 載荷 24 V DC 數字輸出信號 4-20 mA 電流回路上的重疊信號符合標準 HART? 協議。

遵守 Hart 通用命令。

報警信號 光電耦合器輸出。

提供低和高行程時間 / 濃度水平的報警信號。

校正范圍 四個單獨的校正范圍，可獨立編程，可外部連接，使用二進制編碼開關。

也可以通過 通信鏈接進入。

2 個光學隔離的接點輸入。

通信 直接連接到 DCS。

參見數字輸出信號 。

允許用 Hart 通用命令。

程序規格

濃度限值 濃度大約 1.5-8% ，取決于紙漿類型、濃度以及傳感元件。

流量限值 0.1-5 至 5 m/s (0.3 至 16.1 fps)

過程溫度限值 高 100°C (212°F) 低 1°C / 10°C (34°F / 50°F) 取決于所選的主軸密封 環境溫度限值 高 60°C (140°F) - 應在的溫度下提供強制空氣冷卻。

消耗量大約 0.5 l/min。

低 -20°C (-4°F) 阻尼 在 2 至 99 s 之間可編程。

支持系統規格 功率消耗 大 1000 mA 電源電壓 內建多電壓電源。

請參見單獨的 CPM-1300 通信平臺手冊。

性能規格

可重復性 在穩定的操作條件下，好于偏差的刻度之 ± 0.3%。

時間響應 沒有電阻尼的時間常數 - 2 s。

物理規格

管子尺寸 取決于所選的傳感元件 : 材料 外殼 : 鋁外殼，涂有環氧樹脂 / 聚氨酯。

受潮部件 : - 不銹鋼，等同于 EN 1.4404/ASTM 316L

- 哈氏特鎳合金 C-276

主軸密封 : - 氟碳橡膠，通用于 pH 1-12( 標準 )。

硅橡膠用于低媒介溫度或低化學腐蝕性。

EPDM 橡膠用于 pH>10，特別是高黑液濃度。

儲存溫度 低 -20°C (-4°F)

保護級別 經 IP65 測試，依照 IEC 529/EN 60529。

等同于 NEMA 4x 或重量 變送器 : 5.5 kg (12.1 lb)
