產品名稱

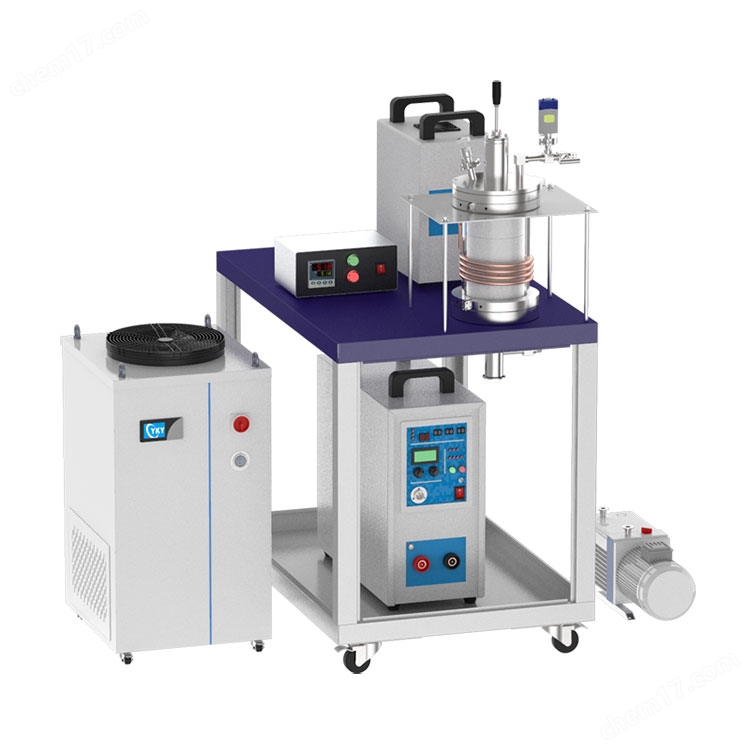

25KW程序控溫感應熔煉爐1700℃

產品型號

CY-IVΦ150-25KW-Q

感應加熱器

工作電壓

220V AC，50 / 60Hz，三相（380VAC，三相，可根據要求提供）

工作電流

10?86 Amps（需要100A斷路器）

*大 輸入功率

25 KW

輸出頻率

30-80 kHz

占空比

100％

感應線圈

150mm（OD）x 140mm（ID）x 65mm（H）

風冷

后風扇

保護

自動水壓，過熱和過載保護

耐火材料組裝

完整的耐火裝置由氧化鋁制成，包括坩堝底部的支架、坩堝支架和蓋子

溫度控制器及熱電偶

?具有自動PID調節功能的精密數字溫度控制器

可設置30段升降溫程序

過熱和熱電偶故障保護

控溫精度

±3℃

熱電偶

C型，外徑?1/4"，長10"

連續工作溫度范圍

1000℃?1700℃

*大工作溫度

1800℃（少于一個小時）

石墨坩堝及耐火材料

?高純度石墨坩堝：6" O.D x 5" ID x 6"H用于感應加熱。

?三層特殊設計的耐火襯里可承受高達1800℃的溫度。

?注意：石墨坩堝是易耗品，請在CYKY訂購備用件

密封法蘭&石英腔體

開放式石英管尺寸

11"OD x 10.6"IDx 20” H

頂部法蘭

帶1/4英寸熱電偶鎧裝接口，針閥和倒鉤接頭的不銹鋼鉸接式法蘭

底部法蘭

帶針閥和KF-25真空接口的不銹鋼法蘭

包括KF25直角閥和卡箍以及1000mm長的SS波紋管，用于連接真空泵

內置0.3 Bar減壓閥可防止發生超壓事故

防腐蝕真空計

?當氣壓在10mbar以上時，不需因測量氣體種類不同而進行系數轉換，量程可到3.8x10E-5 torr

?一個24V，1A直流適配器包含其中，可直接使用。適配器的輸入電壓為110-240V，單相

流量計

?緊湊型直讀流量計，100-1000 cc / min。帶1 / 4NPT

?精度：4％

?可選：可根據要求提供精密質量流量計，但需額外付費

水冷機

溫度范圍

5-30℃

水流速

58 L / m

注意

建議使用特定的冷卻液以獲得*佳性能

真空泵

?包括一臺156 L / m的旋片式真空泵

速率

156 L / min，*高真空度10E-2 torr。

*大功耗

0.4KW / 0.37KW

如果選擇高速渦輪泵，真空度可達到10E-5 torr

移動爐架

?結構：鋼框架結構

?600mm（L）x 800mm（W）移動爐架可方便移動電感應加熱器和帶有法蘭的石英管

防護罩

?對于非UL認證版本，將提供由酚醛板制成的防護罩。

?對于UL認證版本，將提供由聚碳酸酯制成的透明保護罩。

?應在石英管周圍放置防護罩，如果發生事故，可以容納玻璃碎片。

質保期

?一年質保期，終生維護

?不包含耗材：爐管、熱電偶、耐火材料、密封圈、石墨坩堝和感應圈等

凈重

158kg
