產品名稱

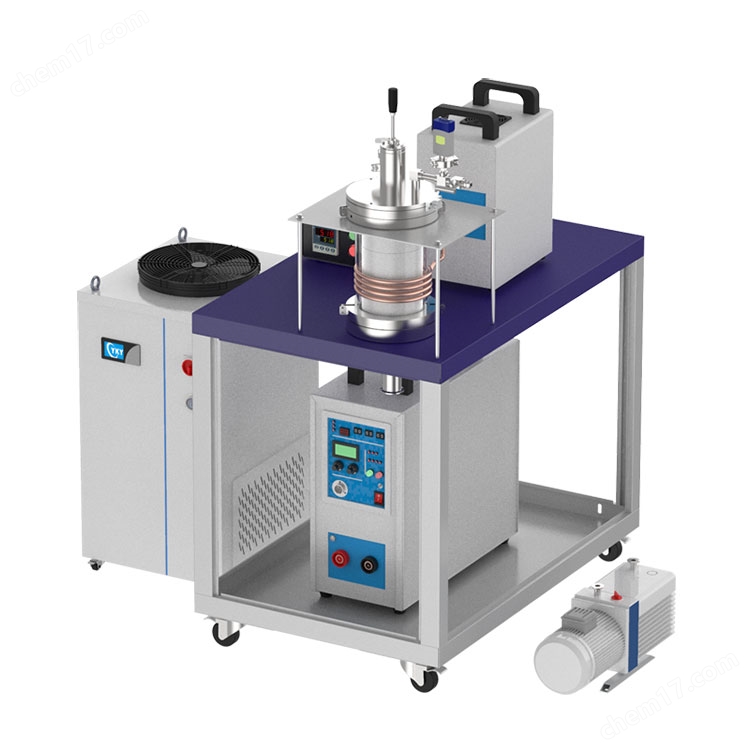

2000℃多孔坩堝溫度可控型高通量感應熔煉爐15KW

產品型號

CY-IV130-15KW-Q

感應加熱器

?工作電壓

220V，50 / 60Hz，三相

工作電流

5?52 Amps（需要60A空氣開關）

*大輸入功率

15 KW

輸出頻率

30-80 kHz

占空比

80％

感應線圈

150mm（OD）x 140mm（ID）x 65mm（H）

風冷

后風扇

保護

自動水壓，過熱和過載保護

耐火材料組裝

完整的耐火裝置由氧化鋁制成，包括坩堝底部的支架、坩堝支架和蓋子

溫度控制器及熱電偶

具有PID自動調節功能的精密數字溫度控制器

可設置30段升降溫程序

過熱和熱電偶故障保護

控溫精度

±3℃

熱電偶

B型 ( 1/4"x10"L )

連續工作溫度范圍

1000℃?2000℃

*大升溫速率

10℃/s（1000℃-1200℃）、8℃/s（1200℃-1500℃）、3℃/s-6℃/s（1500℃-1700℃）

石墨坩堝及保溫層

?高純石墨坩堝：2" OD x 1.57"ID x 4" Depth (4.3'' H) 包括具有多孔坩堝，用于感應金屬熔煉。（請?jiān)谟嗁?gòu)之前選擇直徑6或8 mm的腔體，然后再進行熔煉）

06mm dia. 坩堝洞孔數量：16

08mm dia.  坩堝洞孔數量：12

?三層特殊設計的耐火隔熱材料可以承受高達2000℃的溫度。

密封法蘭&石英腔體

?包括一個兩端開放式石英管，尺寸為130mm(OD) x 122mm(ID) x 360mm(L)

?頂部法蘭：帶1/4英寸熱電偶鎧裝接口，針閥和倒鉤接頭的不銹鋼鉸接式法蘭。

?底部法蘭：帶針閥和KF-25真空接口的不銹鋼法蘭。

?包括KF25直角閥和卡箍以及1000mm長的SS波紋管，用于連接真空泵

防腐蝕真空計

? 當氣壓在10mbar以上時，不需因測量氣體種類不同而進行系數轉換，量程可到3.8x10E-5 torr

? 一個24V，1A直流適配器包含其中，可直接使用。適配器的輸入電壓為110-240V，單相

流量計

?緊湊型直讀流量計，100-1000 cc / min。帶1 / 4NPT

?精度：4％

水冷機

?溫度范圍：5-30℃

?水流速：> 16 L / m，

?水壓：40PSI

?注意：建議使用特定的冷卻液以獲得*佳性能。

真空泵

?包括一臺156 L / m的旋片式真空泵

?速率：156 L / min，*高真空度10E-2 torr。

?*大功耗：0.4KW / 0.37KW

?如果選擇高速渦輪泵，真空度可達到10E-5 torr

移動爐架

?結構：鋼框架結構

?600mm（L）x 800mm（W）移動爐架可方便移動電感應加熱器和帶有法蘭的石英管

防護罩

?對于非UL認證版本，將提供由酚醛板制成的防護罩。

?對于UL認證版本，將提供由聚碳酸酯制成的透明保護罩。

?應在石英管周圍放置防護罩，如果發生事故，可以容納玻璃碎片。

產品尺寸

?感應加熱器：18.5"(L) x 12"(W) x 17"(H) (520mm x 520mm x 450mm)

?冷水機：18"(L) x 18.7"(W) x 30"(H) (460mm x 475mm x 762mm)

?重型移動爐架：600mm(L) x 800mm(W) x 597mm(H)

質保期

?一年質保期，終生維護

?不包含耗材：爐管、耐火材料、密封圈、石墨坩堝和感應圈

注意事項

?注意：在整個實驗過程中，必須連續充入保護性惰性氣體，以保護石墨坩堝和C型熱電偶。 氣體流速應限制為<200 SCCM（或200ml / min）

?感應熔煉系統設計用于在真空和低壓<0.02 MPa下使用

?注意：必須在氣瓶上安裝兩級壓力調節器，以將壓力限制在3 PSI以下，以確保**運行。

?切勿在排氣閥關閉且爐膛內存在正壓條件時加熱爐子。 在加熱過程中，必須始終使用壓力表密切監視爐膛狀態

凈重

136kg
