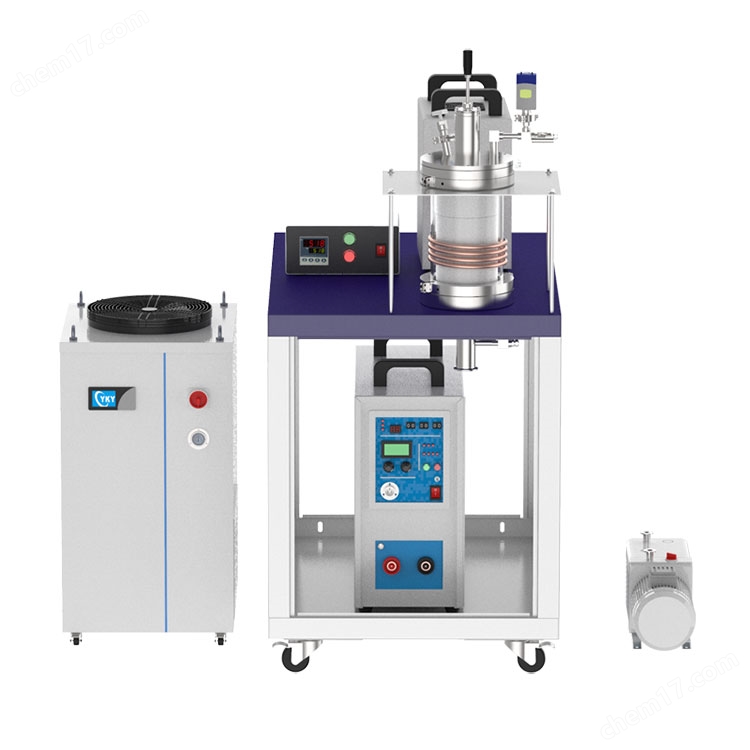

產品名稱

15KW 1700℃溫控型真空感應加熱爐

產品型號

CY-IV150-15KW-Q

感應電源

工作電壓

220V AC，50 / 60Hz，三相

工作電流

5?52 Amps（需要60A空氣開關）

*大輸入功率

15 KW

輸出頻率

30-80 kHz

占空比

80％

感應線圈

170mm（OD）x 155mm（ID）x 110mm（H）

保護

自動水壓、過熱和功率過載保護

物料進料 & 熔煉攪拌

?在主腔室的頂部安裝了一個Φ50×120H mm石英前級室，用于在不破壞主腔室的真空或氣氛環(huán)境的情況下，將原料順序地添加到坩堝中。此特殊裝置，可用于制備各組分熔點相差較大的合金。

?SS伸縮式攪拌棒可以伸入并攪拌石墨坩堝內的熔體（可根據要求提供帶氧化鋁**的攪拌棒，將收取額外費用。）

?當需要添加材料或進行熔煉攪拌時，采用插板閥將前腔與主腔隔離開/打開。

?進料口和傾倒托盤直徑：Φ30mm

石墨坩堝，耐火材料&防護罩

高純度石墨坩堝

73 O.D×63 I.D×140 Hmm，用于感應加熱和金屬熔煉

*高使用容積

200ml

耐火材料組件

完整的耐火裝置由氧化鋁制成，包括坩堝底部的支架、坩堝支架和蓋子。PVC板作為保護罩

密封法蘭&石英腔體

石英管尺寸

150mm（OD）x 142mm（ID）x 400mm（L）

頂部法蘭

6英寸不銹鋼水冷法蘭，帶1/4英寸熱偶鎧裝孔，前級室，針閥，插板閥

底部法蘭

6英寸不銹鋼法蘭，帶有一個壓力**閥，一個針閥和KF25真空接口

包括KF25角閥和卡箍以及1000mm長的SS波紋管，用于連接真空泵

安裝有壓力**閥，腔體內正壓達到0.02MPa時，**閥自動打開泄壓

溫控系統(tǒng)&熱電偶

?具有PID自動調節(jié)功能的精密數字溫度控制器

可設置30段升降溫程序

帶有過熱和斷偶保護

控溫精度

±3℃

熱電偶

C型熱電偶 (Φ6.35x400mmL）

連續(xù)工作溫度

800℃?1700℃

*大升溫速率

10℃/秒（800℃-1200℃）

8℃/秒（1200℃?1500℃）

3℃?6℃/秒（1500℃?1700℃）

防腐蝕真空計

?當氣壓在10mbar以上時，不需因測量氣體種類不同而進行系數轉換，量程可到3.8x10E-5 torr

?一個24V，1A直流適配器包含其中，可直接使用。適配器的輸入電壓為110-240V，單相

水冷機

溫度范圍

5-30℃

制冷量

5004W

水流速

58 L/m

水壓

40PSI

注意

建議使用特定的冷卻液以獲得*佳性能。

真空泵

?包括一臺抽氣速率為156 L/min的雙級旋片真空泵。

?*大功耗：400W

?如果選擇高速渦輪泵，真空度可達到1.0E-6 torr

產品尺寸

?感應加熱器：51"(L) x 27.5"(W) x 70"(H) (1300mm x 700mm x 1800mm)

?水冷機：18"(L) x 18.7"(W) x 30"(H) (460mm x 475mm x 762mm)

? 600mm（L）x 800mm（W）移動爐架可方便移動電感應加熱器和帶有法蘭的石英管

質保期

一年質保期，終生維護

不包含耗材：爐管、耐火材料、密封圈、石墨坩堝和感應圈

凈重

136kg
