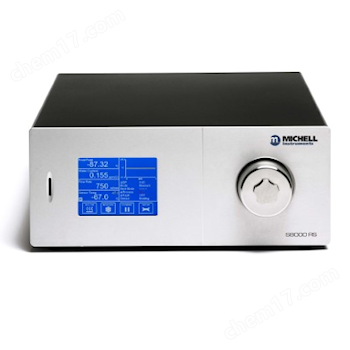

冷鏡式露點儀S8000RS，提供精準和可重復的露點和濕度測量。可以用作在標準實驗室內的參照儀器，也可用于需要精準控制濕度的工業領域，比如半導體生產。測量范圍廣泛，從-90 至 +20 °Cdp。輔助冷卻系統的全自動控制意味著即使測得露點從范圍的一端變化到另一端，也不需要操作員干預。

冷鏡式露點儀S8000RS高精度露點儀具有寬量程、體積小以及對水分含量變化具有高的靈敏度等特點。S8000 RS冷鏡式傳感器直接測量鏡面的冷凝物，可以得到長期穩定的露點和相對濕度讀數，絕對無漂移。該產品的測量量程很寬，從-90°C - +20°C露點。全自動控制的制冷系統意味著不需要任何操作就可以允許被測值在量程范圍內任意變動。該產品還提供三個用戶可編程的模擬輸出和一個modbus數字通信扣，可以通過一臺合適的電腦、或者PLC系統、或者S8000 RS專用的采集軟件進行監控。高精觸摸LCD顯示屏，提供所有信息的本地顯示，包括測量讀數、趨勢圖和故障報警等。

亮點

• 精度±0.1°C

• 測量精確，低可到-90°Cqd（100ppb），無需額外制冷模塊

• 通過觸摸屏可實現簡便的設置和操作

• 傳感器探頭優化，保證在低濕環境下超快的響應時間

• 高靈敏度測量

• 目測鏡，用于觀測鏡面上的冷凝物

• 堅固的19” x 4U外殼，可靈活安裝

• 重量僅22.4kg，比市場同類產品輕一半以上

• Ethernet或者USB連接

• SD數據采集卡

應用

• 實驗室級別標準設備

• 高純氣體生產的測量

• 半導體干氣供應的的測量

• 校準設備

• 研發

• 潔凈室/干燥室監控

• 冶金工藝

露點傳感器參數

測量精度* ±0.1°C

重復性 ±0.05°C

測量原理 冷鏡

測量范圍 RS80: -80 ~ +20°Cdp (-112 ~ +68°Fdp)

RS90: -90 ~ +20°C dp (-130 ~ +68°Fdp)

鏡面 鍍金銅

溫度測量 4線Pt100, 1/10 DIN class B

樣氣流量 500 ~ 1000 ml/min (1 ~ 2.1 scfh)

樣氣壓力 最大1 MPa (10 barg)

外置PRT

溫度測量 4線PT100, 1/10 DIN class B

測量精度 ±0.1°C

電纜長度 2米 (最長250米)

流量傳感器

測量范圍 0 ~ 1000ml/min

選配的內置式壓力傳感器

測量范圍 0 ~ 1.6 MPa (0 ~ 16 bara)

測量精度 滿量程的0.25%

測量單位 barg, psig, kPa, MPa

 監控室
分辨率 用戶可選，最大分辨率0.001°C，和參數有關
測量單位 濕度： °C dp或°F dp, % RH, g/m3, g, ppmV,
ppmW (SF6) 溫度： °C或°F
壓力： barg, psig, kPa, MPa
輸出 模擬：三通道，可設置為4-20 mA, 0-20 mA或0-1 V
數字：通過USB Modbus RTU和通過RS232或RS485
Modbus RTU可選，或通過 ethernet Modbus TCP
報警：兩路電壓釋放觸點，一路是過程報警，一路是
出錯報警； 1 A @ 30 V DC
HMI 5.7” LCD 觸摸屏
數據采集 SD卡(512 Mb)和USB接口可通過
SD卡 (FAT-32) – 最大支持32 Gb，可容納2400萬條
數據或 560天（以2秒一條計算）
環境條件 5 ~ 30°C，最高80% RH
供電 85 ~ 264 V AC, 47/63 Hz
功耗 250 VA
機械參數
尺寸 190 x 445 x 550mm (里面7.48 x 17.51 x
21.65 ) (h x w x d)
重量 22.4kg (49.38lbs)
樣氣管路 316不銹鋼
樣氣連接 入口： ?” VCR(MALE)
出口： ?” Swagelok (MALE)
可選的一體式取樣泵 流量：最大1.4l/min
樣氣連接：帶旁路回路1/4” Swagelok (MALE)
其他
檢驗 5-點室內檢驗，標準配置溯源到英國國家標準，
UKAS ISO17025認證可選– 請咨詢工廠
