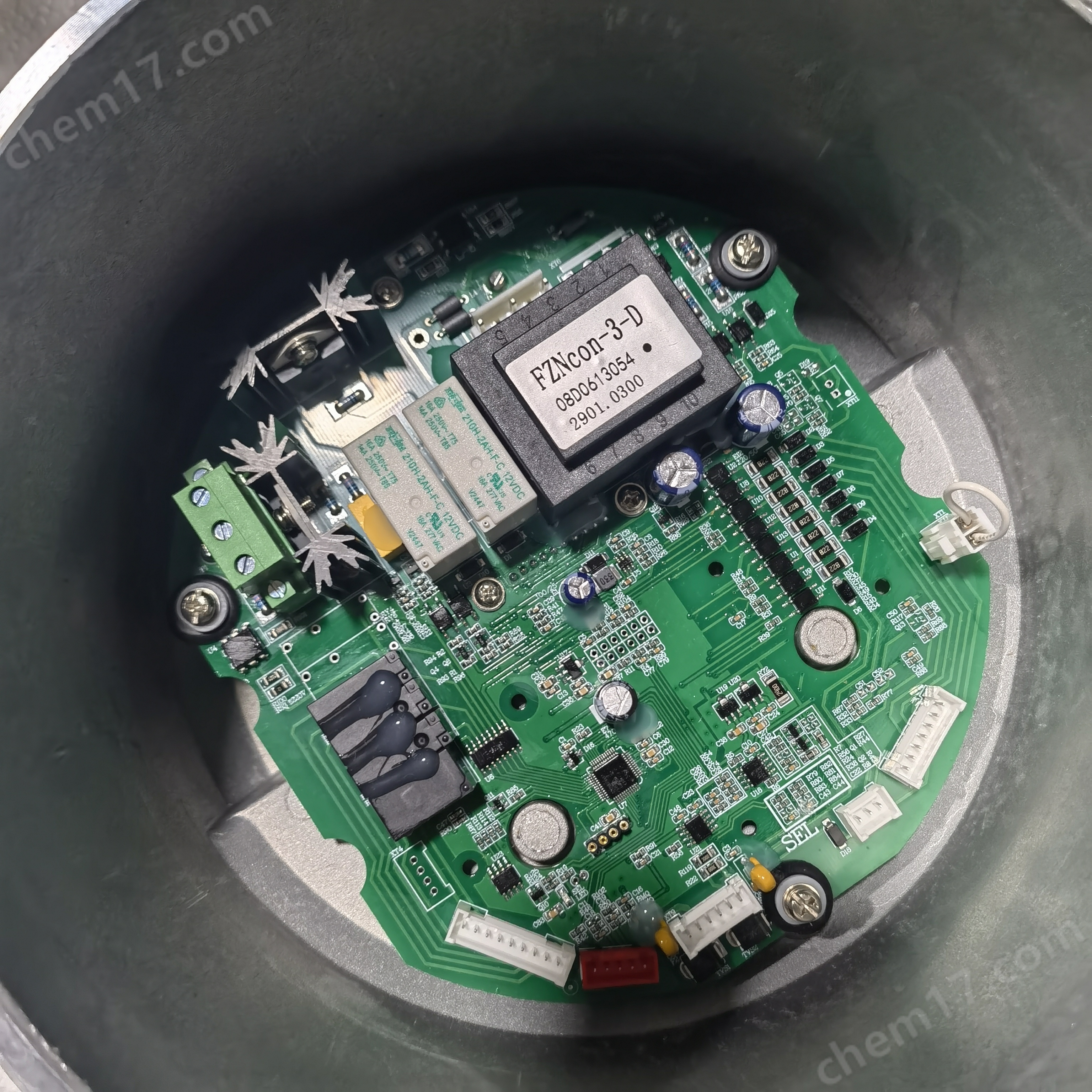

電動執行器控制單元FZNcon-3-D電源電壓AC380/50Hz；控制部分AC220V/50HZ；
◆環境溫度：-20℃~50℃；
◆相對濕度：不大于80%（25℃）；

◆防護等級：普通型；
◆外形尺寸：可以定制；

◆基本功耗：控制部分≤50W；

◆可接電動執行器反饋信號：電位器500Ω-10KΩ;
◆可接收外部控制信號（DC）：4—20mA,其它輸入信號出廠前定制）;
◆可設定執行器正逆動作模態和輸入信號中斷時“中斷”模態—OPEN(開)、STOP(停)、SHUT(閉);
◆輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開信號與輸入隔離（光電隔離）;
◆有超溫保護功能；
◆可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）;

用途
控制箱用于遠距離控制或就地操作電動閥門的打開或關閉，以及閥門的任意開度，在控制箱面板上可以顯示閥門開，閉到位，開閉狀態,是否故障,以及是否是本地還是遠程。在控制箱內模塊上有閥門開度顯示,可接收中控4-20mA模擬信號實現數個電動閥門的集散控制.

DZW型電動閥門控制箱是與我廠生產的Z型、Q型與DQ疊加型閥門執行機構配套使用的電控箱，用于控制閥門的開啟和關閉，可用于現場單獨控制或遠方集中控制。有普通型、戶外型和防爆型三種。普通型又分抽屜式和掛壁式兩種結構。

三、電動執行器控制單元FZNcon-3-D說明：

一、簡介
系列閥門控制箱是專為智能電動閥門配套設計的新穎控制裝置，具有操作簡單，控制功能直觀準確，質量可靠等特點?？梢詫?shí)現閥門的啟閉和松開夾緊動作。閥門控制箱功能強大的伺服控制器、面板、控制按鈕、電源開關、指示燈、交流接觸器等構成。可以完成閥門的啟閉和松開、手動/自動切換，狀態指示、電機過載保護等功能。
