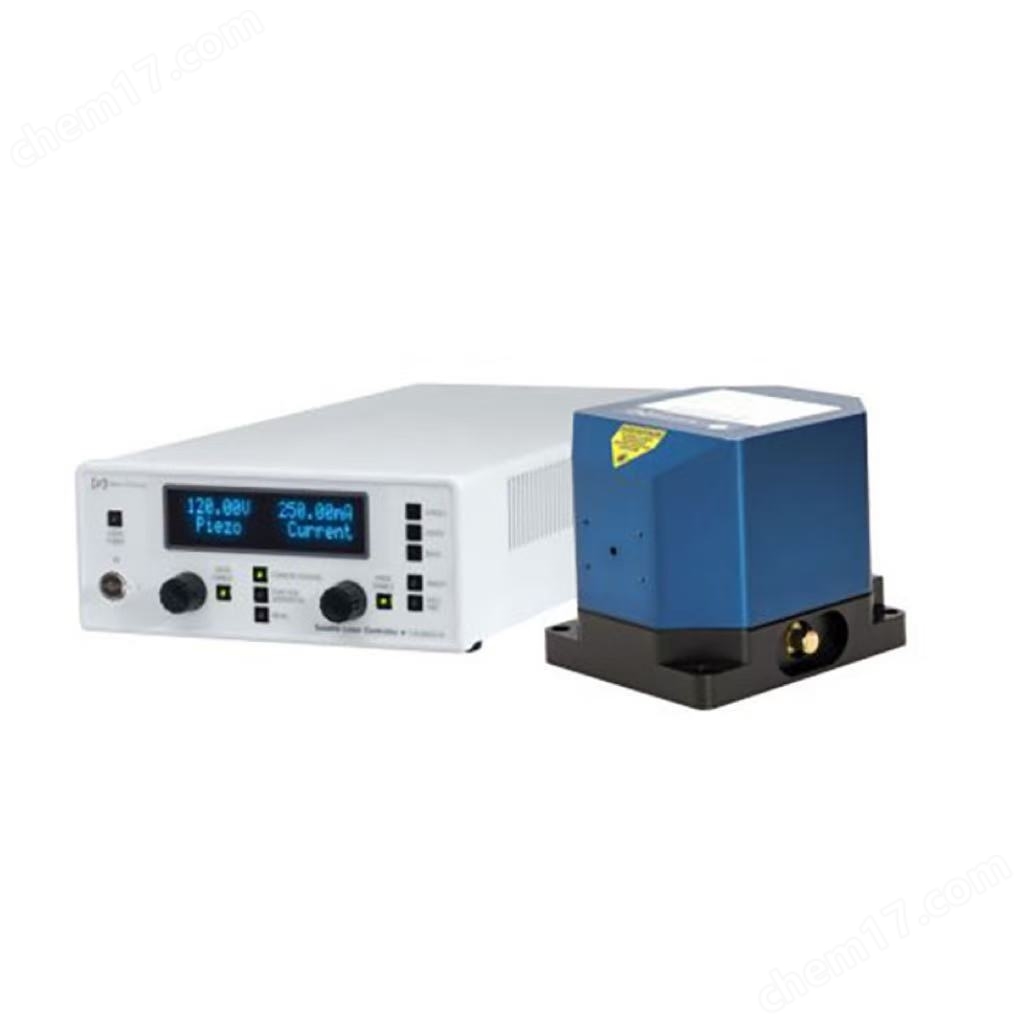

Vortex ™Plus 6800 系列可調諧激光器
- 公司名稱 上海波銘科學儀器有限公司
- 品牌 波銘科儀
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/31 13:07:06
- 訪問次數 14
聯系方式：高琴18117546256 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
光學測試系統；光源/激光器；光譜儀；光電探測器；電子數據采集器；光學平臺；電動位移臺；手動位移臺；調整架；光學元件
| 產地類別 | 國產 | 價格區間 | 面議 |
|---|---|---|---|
| 應用領域 | 綜合 | 組成要素 | 半導體激光器產品及設備 |
產品型號
| 型號 | 可用波長1 | 無跳模精細調諧范圍 | 自由空間輸出功率2 | 光纖耦合輸出功率3 |
| TLB-6804 | 632.5-640 nm | >120 GHz (160 pm) | 8 mW @ 638 nm | 3 mW @ 638 nm |
| TLB-6828 | 1520-1630 nm | >60 GHz (400 pm) | 30 mW @ 1550 nm | 15 mW at 1550 nm |
| TLB-6813 | 765-781 nm | >100 GHz (200 pm) | 70 mW @ 780 nm | 35 mW @ 780 nm |
| TLB-6817 | 838-853 nm | >90 GHz (220 pm) | N/A | 15 mW @ 852 nm |
| TLB-6821 | 1030-1085 nm | >60 GHz (230 pm) | 70 mW @ 1064 nm | 24 mW @ 1064 nm |
| TLB-6818 | 890-940 nm | >90 GHz (240 pm) | 30 mW @ 895 nm | 15 mW @ 895 nm |
| TLB-6802-455 | 455-457 nm | >25 GHz (20 pm) | 40 mW @ 455 nm | N/A |
| TLB-6820 | 940-990 nm | >80 GHz (250 pm) | 25 mW @ 965 nm | 12 mW @ 965 nm |
| TLB-6814 | 794-810 nm | >100 GHz (210 pm) | 30 mW @ 795 nm | 15 mW @ 795 nm |
| TLB-6811 | 725-741 nm | >100 GHz (180 pm) | 20 mW @ 737 nm | 10 mW @ 737 nm |
| TLB-6825 | 1400-1490 nm | >60 GHz (400 pm) | 30 mW @ 1400 nm | 15 mW @ 1400 nm |
| TLB-6802 | 459-461 nm | >25 GHz (20 pm) | 40 mW @ 461 nm | N/A |
注釋:
由于我們持續的產品改進計劃，規格如有更改，恕不另行通知。
僅微調。 在真空中選擇波長為 0.01 nm。 如需所有可用波長，請聯系我們。
TLB-6817型號僅有光纖耦合輸出類型可供選擇。
光纖和光隔離選項不適用于 TLB-6802-455 和 TLB-6802。
產品規格
| 可用波長 | See model | 光學輸出 | Free-space, optically isolated, fiber-coupled |
| 無跳模精細調諧范圍 | See model | 縱模 | Single |
| 自由空間輸出功率 | See model | 橫向模式 | TEM00 |
| 光纖耦合輸出功率 | See model | 偏振 | Vertical |
| 線寬 | <200 kHz (50 ms integration time) | 典型光斑尺寸 | 1-2 mm |
| 波長穩定性 | 2 pm (over 1 hour ±2°C) | 典型光斑大小/尺寸 | 1:1-2:1 |
| 功率穩定性 | <1% (over 1 hour ±2°C) | 用戶接口 | Controller front panel, RS232, USB |
| 分辨率，精調 | 0.01% of full PZT tuning range | 電源要求 | 100-240 VAC (50-60 Hz) power consumption <170 W |
| 光束指向穩定性 | <50 µrad (±2°C) | 工作溫度 | 15-30°C (environment) |
| 精細頻率調制帶寬 | >100 Hz (100% amplitude) >1.5 kHz (20% amplitude) | 存儲溫度 | 0-50°C (environment) |
| 最大電流調制帶寬 | DC-1 MHz (through controller) 50 kHz-100 MHz (directly to diode) | 濕度 | Non-condensing (environment) |
特征
寬無跳模壓電調諧
TLB-6800 Vortex Plus 激光器具有 25-120 GHz 的寬無跳模壓電調諧換能器調諧范圍，并具有亞皮米分辨率。
穩定性高、線寬窄
Star-Flex 調諧臂促動器的設計可提供較高的穩定性。該設計實現剛性的、可再現的旋轉運動，而不會產生任何平移。此外，通過對激光腔和二極管進行精確的溫度控制，我們可以降低波長漂移和功率波動。我們采用了特別的磁阻尼技術，將頻率抖動和漂移降至低。隨附的 TLB-6800-LN 可調諧激光器可以提供高電流，同時噪聲非常低。基于所有這些聯合技術，我們可以保證能夠在 50 毫秒內測量小于 200 kHz 的非常窄的線寬。
計算機控制和 LabVIEW&trade
支持
Star-Flex 啟動
Vortex Plus 是 New Focus 超穩定的激光器，采用廣受歡迎的 Vortex II 激光器中所引入的相同 Star-Flex 啟動。Star-Flex 設計為運動啟動，無其他啟動方式。我們利用熱分析和有限元分析進行 Star-Flex 設計，可實現剛性的、可重復的旋轉運動且不會產生任何平移。
Applications
Laser cooling
Atomic clocks
Spectroscopy
Metrology
Interferometry
Quantum applications
