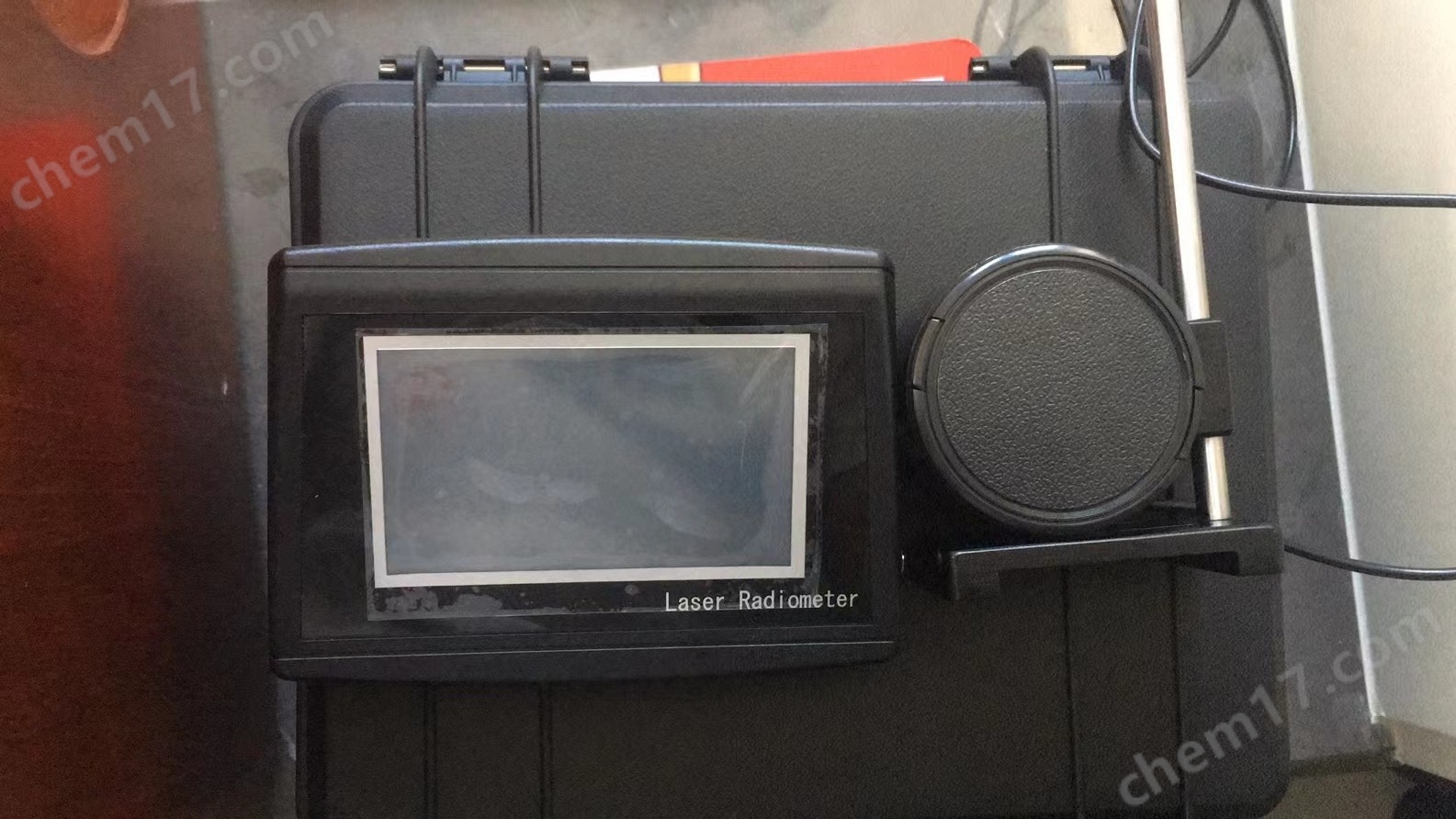

Laser Radiometer 激光能量計 LRM100

一. 簡介：
LR型激光能量計支持各類光電型、熱電型激光功率探頭，提供穩定可靠的激光能量測量。具備基本的測量統計功能、能量、重頻、脈沖周期等測量功能選擇，方便用戶使用。

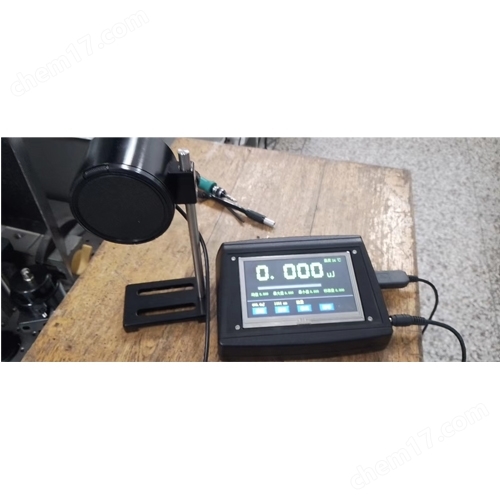

二. 用戶界面：

三. 操作說明：
1. 能量探頭信號線連接到儀表右側的信號線插座（注意：探頭與儀表之間的插頭插座僅采用USB形式，不支持USB的芯腳定義及USB協議，因此不要將探頭信號插頭插在其它USB設備上，也不要用USB線連接儀表和其它USB設備，以免造成設備的損壞）。
2. 將電源模塊插頭插入儀表右側的電源插孔，電源模塊接通220V交流電源，按下電源開關（注意：插拔探頭與儀表之間的信號線時應斷開電源開關，避免帶電插拔造成探頭損壞）。
3. 1-2秒后儀表顯示上述界面，同時“清零”按紐旁的“清零指示燈”點亮，表示儀表處于初始化狀態。待“清零指示燈”熄滅，用戶可以通過點擊界面上的按鈕，選擇相應的被測激光波長（默認狀態為1064nm，其它選項包括532nm、1570nm、自定義。用戶可以選擇的波長，由探頭的類型決定，熱電型、熱釋電型探頭可選擇全波段，光電型探頭則有光譜選擇性，只能選擇特定的波長，一般基于Si器件的光電型探頭只能選擇1064nm和532nm）,量程，測量模式(默認為脈沖能量測量模式)等選項。選擇過程中按鈕上方顯示當前選定的相關信息。
4. 選擇相應量程后，儀表自動清零，如果必要，用戶也可點擊“清零”按鈕，“清零指示燈”點亮表示儀表進入清除背景信號的狀態，清零結束后，“清零指示燈”自動熄滅。
5. 調整激光探頭位置，使激光束能夠入射至探頭中心，即可開始測量，實時顯示入射激光的能量及相關的統計信息。儀表的統計深度為200個數據，即針對測量開始后最近的200個測量數據進行統計，如果測量數據超過200個則統計過程自動丟棄最早的測量數據。
6. 按鈕說明：
1） “量程”按鈕：共有6個量程固定量程選項，另有一個自動量程選項。用戶不知道被測激光器的輸出大小時可以選擇自動量程，如需要精確地測量，建議選擇一個合適的固定量程。每個量程均有一個觸發閾值，大致在量程的15%左右，這意味著儀表無法測量能量值低于量程15%的入射能量。如果確認有能量入射探頭而儀表顯示無輸出，則應該選擇更低的量程進行測量?！傲砍獭卑粹o實際上是一個蹺蹺板按鈕，點擊按鈕左半邊，減小量程，點擊按鈕右半邊，增大量程。
2） “波長”按鈕：默認狀態為1064nm，其它選項包括532nm、1570nm、自定義。用戶可以選擇的波長，由探頭的類型決定，熱電型、熱釋電型探頭可選擇全波段，光電型探頭則有光譜選擇性，只能選擇特定的波長，一般基于Si器件的光電型探頭只能選擇1064nm和532nm
3） “模式”按鈕：模式按鈕提供三個測量模式選項，分別為能量、脈沖重復率和脈沖周期。默認選項是“能量”模式。
4） 隱藏按鈕：點擊用戶界面中能量單位顯示處，顯示隱藏的設置界面。除觸發閾值外，用戶不要改變其它選項設置，這些設置的改變可能影響儀器的正常測量。

四. 主要技術規格：
1. LRM儀表參數
輸入電壓：直流12V
輸入電流：>1A
觸摸屏分辨力：480×272
2. 電源模塊參數：
輸入電壓：交流220V
輸出電壓：直流12V

五. 其它注意事項：
LRM儀表背后的編號為XXXXX-YYY，其中XXXXX是儀表的出廠編號，YYY表示儀表可提供準確測量激光脈沖能量的最大脈沖寬度。例如YYY為200，則表示儀表測量激光脈沖能量時限制最大的激光脈沖寬度200μs，如果入射激光脈沖的脈寬超過200μs，儀表將無法給出準確的測量。此時對于雙脈沖模式工作的激光器如果脈沖間隔小于200μs，則能量計輸出的能量值是兩個脈沖能量的總和。
使用過程中，如果儀表出現不正常工作時，可對儀表重新上電。
