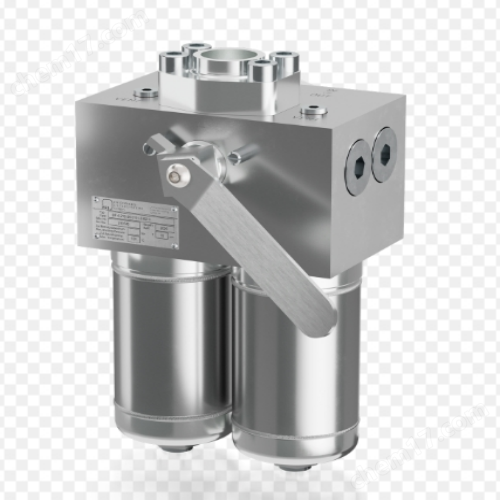

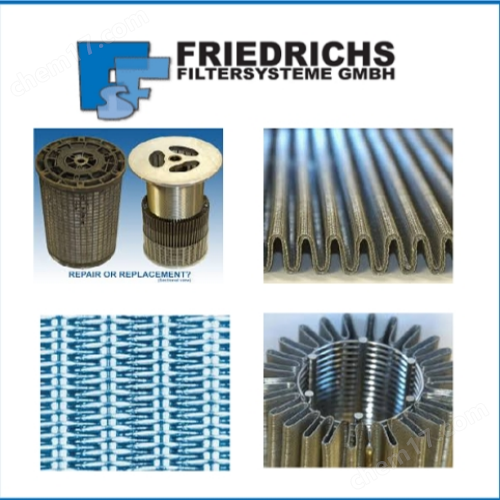

Friedrichs雙聯過濾器DF 4.225通用法蘭連接

一、產品定位
DF 4.225 為“可切換雙筒過濾器”，由兩個并聯布置的過濾腔、三只流道切換閥（一支主閥 + 兩支旁通閥）以及一套壓差監控系統構成。設備可在 0 中斷流量的條件下完成濾芯更換或反沖洗，廣泛用于 24 h 連續運行的潤滑油、液壓油、燃油及工藝液體系統 。
二、通用法蘭連接結構
標準接口
• 法蘭規格：DN 20（PN 16）為出廠默認，可擴展至 DN 80
• 密封面：RF (Raised Face) 或 FF (Flat Face)，兼容 EN 1092-1 / HG / GB 標準
• 螺栓圓：90 mm（DN 20），螺栓孔 4×M12，便于與現有管道直接對夾安裝
• 材質選項：鋁殼體（標準），球墨鑄鐵 / 鋼 / 不銹鋼可選
內部通道
• 入口法蘭 → 三通切換閥 → A 腔或 B 腔
• 出口法蘭 ← 三通切換閥 ← A 腔或 B 腔
• 閥芯為旋轉滑閥結構，90° 手輪即可完成切換，切換時間 < 3 s
三、工作原理（分階段描述）
階段 1：正常運行
流體自入口法蘭進入，通過三通主閥分配到 A 腔（假設 A 腔在線）。濾芯 FE B20.060.L1-P（60 µm nom./100 µm abs.）對顆粒進行攔截，潔凈液體經出口法蘭返回系統 。
階段 2：壓差報警
當 A 腔濾芯納污達到設定值（ΔP = 2 bar，出廠默認），5.02 型壓差指示器觸點 f2 發出干接點信號，提示維護人員準備切換 。
階段 3：在線切換
順時針旋轉切換手輪 90°：
– 入口閥芯將主流體導向 B 腔；
– 出口閥芯同步切換，保證流向一致；
– A 腔被隔離，內部壓力通過泄壓閥降至 0.5 bar 以下。
拆下端蓋，抽出舊濾芯，插入備用新濾芯；
復位端蓋，A 腔重新進入待命狀態。整個過程主機無需停機，系統流量保持恒定 。
階段 4：反沖洗（可選）
若系統配備反向沖洗接口，可在切換前短暫打開反向沖洗閥，利用系統回油或外部沖洗液對 A 腔濾芯進行 5–10 s 的脈沖清洗，延長濾芯壽命 。
四、技術參數
公稱流量 4.225 m3/h（70 L/min）
允許工作壓力 16 bar（PN 16）
溫度范圍 ?20 °C … +80 °C（NBR 密封）
過濾精度 60 µm 標稱 / 100 µm 絕對
壓差指示器 5.02 型，ΔP max 2 bar，觸點 f2
連接 G1" 外 / G3/4" 內 SAE 螺紋
或 DN20 PN16 通用法蘭
殼體材質 鋁（標準），可選鑄鐵/不銹鋼
防護等級 IP67（帶壓差指示器整體）
五、安裝與維護要點
法蘭螺栓對角擰緊，扭矩 25 N·m；
切換閥手柄方向與流向箭頭保持一致，防止誤操作；
備用腔必須始終裝有干燥備用濾芯，確?！盁醾洹睜顟B(tài)；
每 500 次切換或每 12 個月檢查一次閥芯密封圈，必要時更換 。
六、典型應用
• 鋼廠潤滑站、造紙機循環油、風電齒輪箱離線過濾
• 液壓試驗臺、注塑機伺服閥保護
• 燃油輸送泵入口、化工反應釜進料保安過濾

技術參數：

138050
DF 4.225-B20.060.L1-P-5.02-2,0-f2.2,0-Z
fluidtech 雙聯過濾器 4.225 DN20 PN16
符合 Z 編號 4.225-020.001-Z
材料：
- 外殼、旋轉閥和過濾器罩：鋁
- 密封件：NBR
連接件：
- 鋼制通用法蘭
- 外螺紋 G1 - 內螺紋 G3/4（SAE）用于螺栓連接
帶 2 個內置過濾元件（VA / 環氧樹脂）
- 60µm 標稱值/100µm 絕對值
帶安裝的差壓指示器類型 5.02
- 測量范圍至 2.0 bar
- 接觸點 f2 在 2.0 bar
- 視窗 deltaP f2 (270°)
