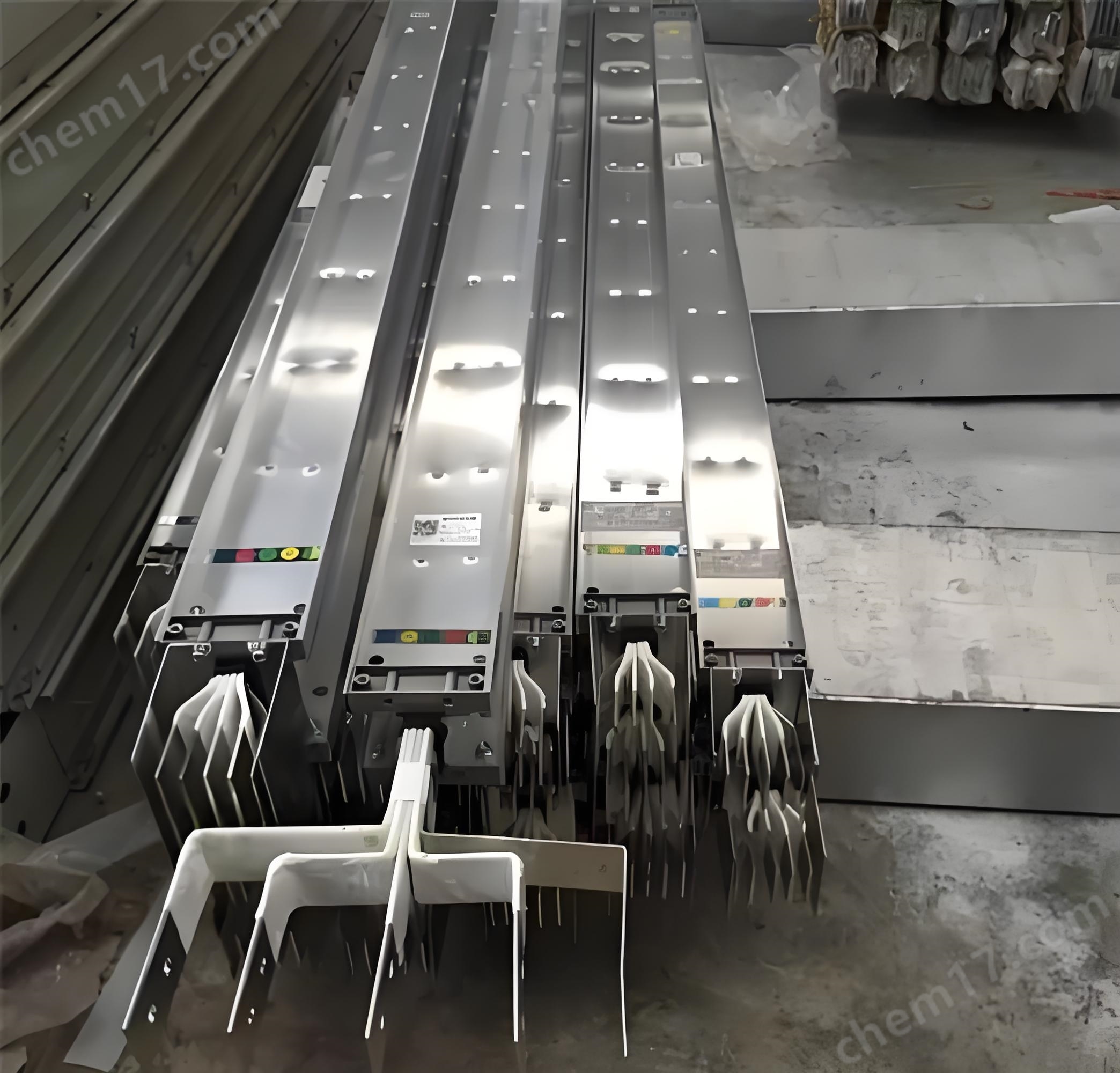

CMC-1000A低壓密集型母線槽外殼通常由鋼材或鋁合金制成，具有防護作用，能夠有效防止外部環境對內部組件的影響。外殼還可以提供機械強度，防止在運輸和安裝過程中損壞。導體是母線槽的核心部分，通常由銅或鋁制成，具有良好的導電性。導體的截面積和數量根據負載電流的大小進行設計，以確保能夠安全、穩定地傳輸電力。

功能：

1、母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽命。

3、運用“Y"型防水性接頭，銜接牢靠便利。

CMC-1000A低壓密集型母線槽的型號

1.按電流等級分類
密集型母線槽按照電流等級可分為：200A、300A、400A、600A、800A、1000A、1250A、1600A、2000A等。不同電流等級的母線槽，其導體截面積也相應不同，電流等級越高，導體截面積越大。
2.按結構形式分類

密集型母線槽按照結構形式可分為：直線型母線槽、彎曲型母線槽、分支型母線槽等。直線型母線槽適用于直線輸電線路，彎曲型母線槽適用于輸電線路有轉彎的情況，分支型母線槽則適用于多分支輸電線路的情況。

密集型母線槽運行要求：

1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、防護等級為IP40。

3、母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、插接箱與母線槽的拔插次數不少于200次。外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，有效提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能。

應用條件：

■經過噴涂處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗

■鋁合金外殼具有優異的散熱性能，散熱能力是鋼制外殼的兩倍

■帶有鋸齒型散熱片的鋁合金外殼，散熱面積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低于50%相線的接地容量

■鋁合金外殼為無磁環保材料，能有效避免渦流和磁滯損耗對母線槽系統造成影響
