液氮換熱系統 換熱器 控溫設備
| 參考價 | ￥10000-￥50000/套 |
- 公司名稱 北京德世科技有限公司
- 品牌其他品牌
- 型號
- 所在地北京市
- 廠商性質生產廠家
- 更新時間2025/8/4 11:21:02
- 訪問次數 32
聯系方式：連經理13718238054 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
北京德世科技有限公司是液氮儲存低溫解決方案和技術提供商。主要提供液氮罐及深冷低溫系列產品，代理美國查特MVE液氮罐杜瓦瓶系列產品，班德低溫BENDER液氮罐系列產品。為工業及實驗室科研客戶提供深冷液氮容器及生物樣品儲存方案。德世為客戶長期提供不銹鋼液氮生物容器、鋁合金液氮生物容器、自增壓液氮罐、各種低溫管道、低溫電子儀器儀表、生物樣本庫等成套產品及定制產品的開發與設計。
我們從生物醫療和工業應用領域出發，面向更多市場所需的超低溫液氮容器的客戶群體。如超導行業定制，航空航天，干細胞儲存的大規模應用。公司嚴把產品質量關，保證產品出廠合格率。以滿足高校、科研院所、工礦企業、醫療、畜牧、生物工程、航空航天、超導、氣體液體、材料等領域客戶為目的。
德世為適應液氮罐低溫設備國產化及制造業的發展，匯集了一大批擁有專業技術人才，在四川成都建立了生產及研發基地，主要生產研發低壓液氮儲存容器，及其智能監控系統，液氮處理機，定制深冷低溫處理設備，氣相液氮儲存容器，及針對高校及科研機構服務的液氮容器設備定制化服務。擁有高素質的工作團隊，可以及時地為客戶提供完善的售后服務。“專業資格，打造品牌”是我們的經營目標，“信賴質量，信賴價格”是我們的經營宗旨。始終以重合同、守信用為宗旨，歡迎廣大新老客戶來廠選購!
液氮罐,分析天平,多管混合器,隔膜真空泵,液相色譜儀,氮吹儀,水分測定儀,天平打印機,實驗室發酵罐,旋轉蒸發儀
| 產地類別 | 國產 | 應用領域 | 綜合 |
|---|

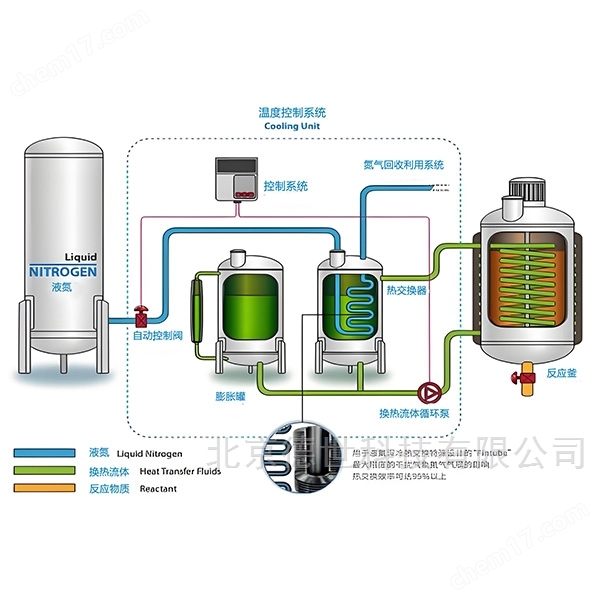

液氮換熱系統是一種專門設計用于在極低溫條件下(通常低于-150℃)實現熱能/冷量傳遞的設備。它們不僅需要克服常規換熱器的設計限制，還需應對一系列挑戰：
1.材料低溫脆化風險：普通鋼材在-196℃下會因韌性降低而變脆易裂
2.巨大熱應力：300℃以上的溫差導致設備部件產生劇烈收縮差異
3.絕熱難題：環境熱量侵入會直接造成液氮?dú)饣瘬p失(實測DN150未保溫管道在30℃環境中每小時氣化損失高達76.5 Nm3)
4.密封安全要求：液氮?dú)饣篌w積膨脹696倍，微小泄漏可能引發壓力驟升
液氮換熱系統通過創新的結構設計、特種材料的應用和精密制造工藝，成功解決了這些難題，成為支撐液氮經濟的核心熱能樞紐。下面我們將深入解析其技術原理與應用實踐。
主要類型與技術特點：適應多元需求的解決方案
纏繞管式液氮換熱系統
面對合成氨、空分裝置等復雜工藝中多股流體同時換熱的需求，纏繞管式換熱器展現出優勢。其核心結構是將多組金屬管(通常為不銹鋼或鋁合金)螺旋狀分層纏繞在中心筒體上，形成同軸多層盤管結構。每層管束可獨立通入不同介質，實現多流道并行換熱。
分段獨立制冷：三級換熱器分別處理42℃→-63.6℃、-63.6℃→-127.2℃、-127.2℃→-188℃的溫區
多介質協同：同時處理H?(-191.5℃/1.8MPa)、N?-H?合成氣(-193.4℃/5.19MPa)、污氮(-191.5℃/0.18MPa)等多股流體
自緊縮設計：纏繞結構允許管束自由收縮，有效釋放熱應力
這種結構特別適合需要高壓氮?dú)庵鸺?jí)液化與凈化氣預冷的復雜工藝，在合成氨低溫液氮洗系統中成為不可替代的核心設備。

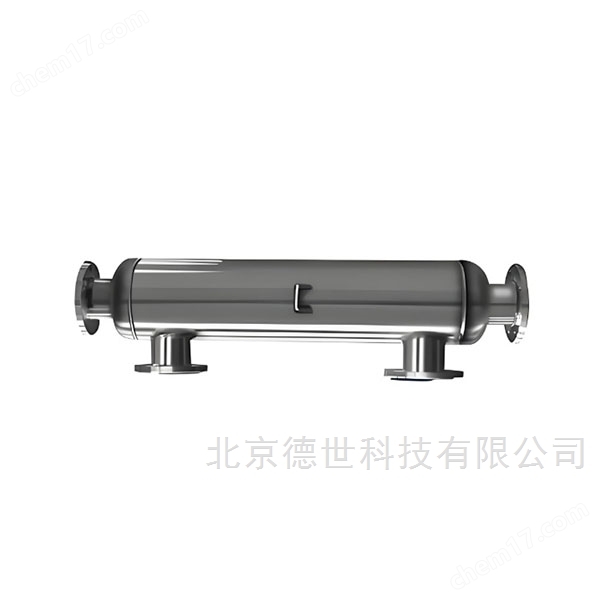

列管式與翅片管換熱器
對于小型系統或特殊工況，強化設計的列管式換熱器提供了經濟實用的解決方案。液氮深冷油氣回收換熱器采用翅片管設計，通過以下技術創新克服了傳統列管的局限：
水平翅片管布局：采用層疊巡回布置的翅片管束，顯著增加氣側換熱面積
動態防結霜系統：換熱管外壁涂覆特種防覆冰涂層(PVM/MA共聚物丁酯+鯨蠟硬脂醇棕櫚酸酯+羧甲基纖維素復合配方)，接觸角>150°，冰粘附力降低80%
可調折流板：通過定位桿與定位孔配合，可調整折流板間距，優化氣流組織與滯留時間
此類換熱器在油氣回收、實驗室小型系統等場景中表現優異，其方形殼體設計便于維護，特別適合含不凝性氣體的冷凝回收過程。
性能參數對比
特性 | 鋁制板翅式 | 纏繞管式 | 強化列管/翅片式 |
適用溫度 | -269~200℃ | -200~150℃ | -196~100℃ |
設計壓力 | ≤13.5MPa | ≤15MPa | ≤6MPa |
多股流能力 | 中等(2-20流道) | 優異(4+流道) | 有限(通常1-2流道) |
最佳應用 | 空分設備、LNG | 合成氨、大型化工 | 油氣回收、實驗系統 |
行業應用
半導體制造：晶圓刻蝕過程中，液氮換熱器提供-100℃級精準溫控(±0.5℃)，確保反應氣體(如SF?)穩定冷凝回收
深冷粉碎：食品級超微粉體制備中，翅片管式換熱器實現氮?dú)忾]路循環，避免物料污染
油氣回收：液氮深冷+多參數監測溫度/壓力/流量)，使VOCs回收率達99.9%，能耗降低40%
