一、產品簡介

EN-XJY100電池管理系統是為滿足UPS、EPS、億諾電氣  電池巡檢儀  變配電狀態監測系統直流電源、通信電源等系統而設計的一款在線式電池監測和管理系統。采用7寸 800*480彩色觸摸屏設計；可完成對電池組電壓、電池電流、單體電池電壓、電池環境溫度及電池內阻、單體電池均勻性等監測和告警功能。億諾電氣  電池巡檢儀  變配電狀態監測系統適用于對2V、6V、12V電池進行在線監測和管理。

  二、系統結構

EN-XJY100電池管理系統采用分體式設計，須配置AD02配電監控模塊和BU02電池巡檢單元來完成對電池的在線檢測和管理。AD02配電監控模塊主要用于采集電池電流和電池環境溫度，可采集4組電池電流和4路電池環境溫度。BU02電池巡檢單元主要用于采集單體電池電壓，可采集24節單體電池電壓。

EN-XJY100電池管理系統最多可配置1臺AD02配電監控模塊、15臺BU02電池巡檢單元。系統可監測360節電池，可監測4組電池，單組電池最多可檢測240節電池。

  三、產品特點

1.系統可監測360節電池，可監測4組電池，單組電池最多可檢測240節電池。

2.單體電池監測具有過壓、欠壓和差壓報警功能，準確查找故障電池。

3.檢測單體電池電壓、電池組電壓和電流、電池環境溫度和單體電池內阻。

4.電池組總電壓數據分析和記錄功能。

5.單體電池均勻性、一致性分析和記錄功能。

6.完善的故障報警功能，可存儲300條歷史故障、300條當前故障。

7.開放式通訊協議設計，RS485串行通訊接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，實現遙測、遙信功能，可方便的與電力自動化系統對接，實現電池系統自動巡檢。

8.系統對故障信息提供繼電器常開觸點輸出。

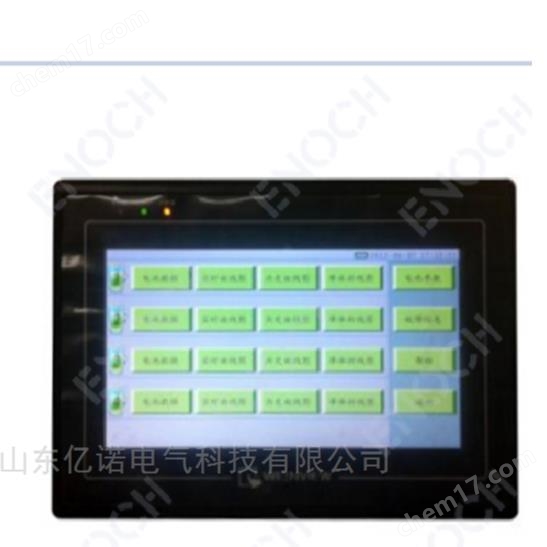

9.7寸800*480彩色觸摸屏設計，人性化設計。

10.漢字菜單顯示，觸摸式按鍵操作，可方便設置參數和查詢信息。

11.配置靈活，操作簡單。

12.實時時鐘顯示，斷電后時鐘正常運行。

13.每個電池電壓測量端口均采用光藕進行隔離確保系統安全穩定運行。

14.完善的告警處理及記錄功能，可快速查詢當前故障內容。

15.完善的遠程通信功能，通過RS485接口實現“遙測”，“遙信”等功能。

  四、系統參數

工作電壓                                 DC24V

工作環境                                 -5℃~50℃，10%RH~90%RH

存儲溫度                                 -10℃～60℃

面板防護                                 IP65

單體電壓測量范圍                   0.5V~16V

單體電壓測量精度                   ≤±0.3%

電池組電壓測量精度                ≤±0.5%

電池電流測量精度                   ≤±0.5%

電池溫度測量精度                   ≤±1℃

電池內阻測試精度                   0~100mΩ

通訊接口                                 RS485
