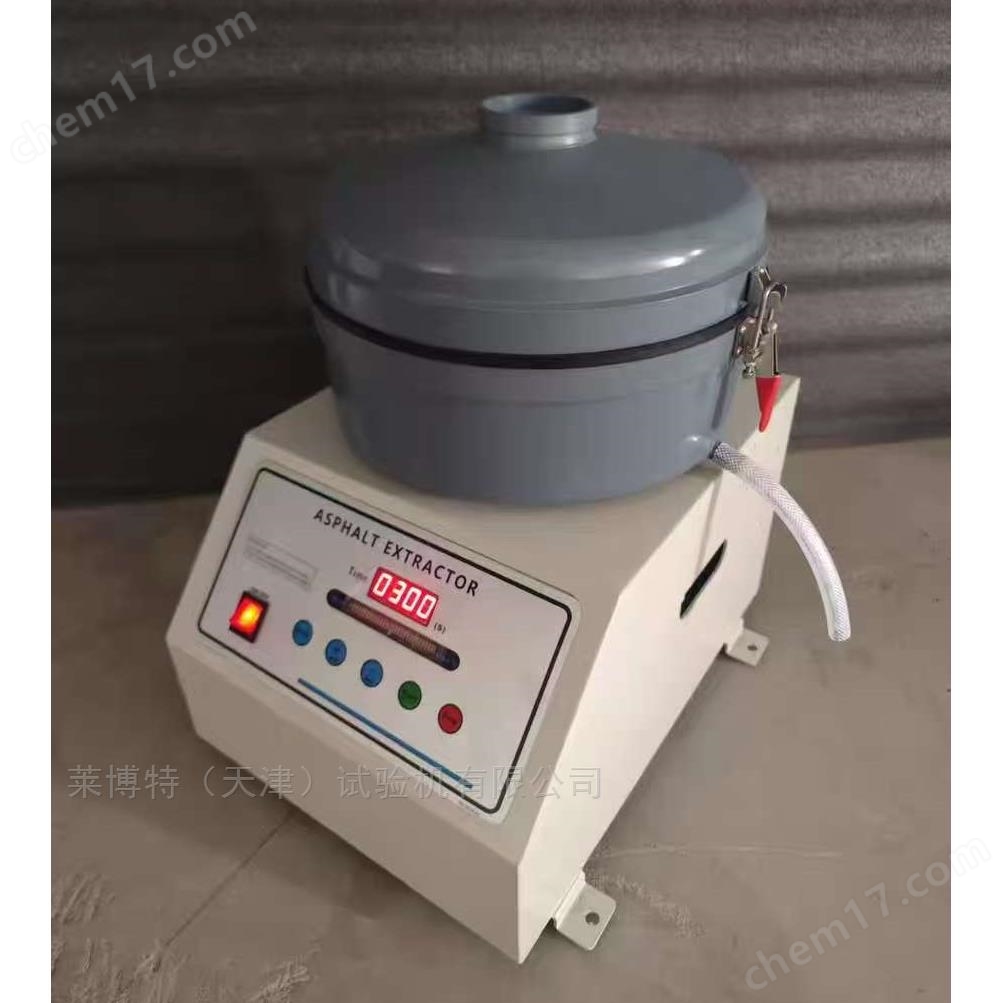

瀝青混合料離心式快速抽儀一、儀器概述

   該儀器是一種將瀝青混合料中所有的瀝青分離出來的專用儀器，是我廠在消化吸收國外產品的基礎上開發出來的國內新產品。

   該儀器主要用于道路交通工程部門及有關大專院?？蒲芯拷虒W等部門檢測瀝青混合料級配及瀝青含量之用。是一種靠設備高速旋轉的離心力把瀝青混合料中的瀝青分離出去的快速檢測設備，可比傳統的蒸餾法提高功效10倍，zuishihe道路工程的施工監理和瀝青混合料生產廠家的現場快速檢測。

二、主要特點

   該儀器采用無極調速，具有分離速度快、檢測工程簡單，節約能耗、性能穩定、重量輕、體積小、噪音低等優點。

三、 瀝青混合料離心式快速抽儀主要技術參數

四、儀器主要結構

    該儀器主要由底座、電機、旋轉料碗、收集器、及電子控制，制動裝置等組成。工作時電極直接驅動料碗旋轉，使之產生離心力，把料碗中被溶劑溶液的瀝青溶液經過濾紙被甩出，從而產生瀝青與礦料分離，以測定其含量.

（見附圖）

五、使用方法及步驟
(一)準備工作
   1、按T07722--93瀝青混合料含量試驗(離心分離法)在拌合廠從運料卡車取瀝青混合料試樣，施在金屬盤中適當拌合，待溫度將100°C以下時，用大燒杯取混合料試樣質量1000g左右(M)(粗粒式瀝青混合料用高限，細粒式用低限，中粒式用中限)準卻至0.1g。

   2、如從路上用鉆機法或切割法取得試樣應用電風扇吹使其wanquan干燥，置微波爐或烘箱中適當加熱成松狀態時取樣，但不得用錘擊，以防集料破碎。

（二）試驗步驟

    1、向裝有試樣的燒杯中（也可直接在盛料桶中）注入三氯乙稀溶液（工業用），將試件浸沒，記錄溶劑用量。浸泡30分鐘后，用玻璃棒適當攪動混合料，使瀝青充分溶解。

注：也可直接在離心分離器中浸泡。
   2、將混合料及溶液倒如盛料桶中，用少量溶劑將燒杯及玻璃棒上的粘附物全部裝入盛料桶中。
   3、稱取潔凈的圓環形濾紙質量，精確至0.01g（注意：濾紙不宜多次反復使用，在破損者不能使用，有石灰粘符物的應用毛刷清除干凈。

   4、將濾紙墊在分離器邊緣上，加蓋緊固，在分離器出后處放上回收瓶，上口應注意密封，防止流出液成霧狀散失。
    5、接通電源，打開開關，分離機開始工作，時間在電器開始計時，工作180秒后自動停機。
    6、從從上蓋的孔中加入新溶劑，稍停3--5Min后，按復零鍵再按零鍵再按啟動鍵，分離機重新自動完成，如此操作數次直到流出抽提液成清澈淡黃色為止。
    7、卸下上蓋，取圓環形濾紙，在通風櫥或室內空氣中蒸發干燥后，然后放入105±5°C烘箱中干燥，稱取質量，其增重部分為礦粉的一部分。
    8、將容器中集料仔細取出，在通風櫥或空氣中蒸發后放入105±5°C烘箱中烘干(一般需要4h)，然后放入干燥中冷卻至室溫，稱取集料質量(m1)。

    9、用壓力過濾器過濾回收瓶中的瀝青溶液，由濾紙的增重M3得出泄露入濾液中礦粉，如無壓力過濾器時，也可用燃燒法測定。

（三）用燃燒法測定抽提液中礦粉的質量的步驟如下：
    1、將回收瓶中的抽提液倒入量筒中，準確定量至M1（Va）
    2、充分攪勻抽提液，取出10ml（Vb）放入坩堝中，在熱浴上適當加熱使溶液 試樣發成暗黑色后，置高溫爐（500℃-600℃)中燒成殘渣，取出坩堝冷卻
    3、向坩堝中按每1g殘渣5ml的用量比例，注入碳酸胺飽和溶液，精置1小時，放入入105℃±5℃烘箱中干燥。
    4、取出放在干燥器中冷卻，稱取殘渣質量（m₄）
(四)計算方法：
4.22.4.1瀝青混合料中礦粉的總質量按式（4.22.4—1）

計算：ma=m₁+m₂+m₃（4.22.4—1）

式中：ma—瀝青混合料中礦料部分的總質量
     m₁—盛料桶中留下的集料干燥質量
     m₂—圓環形濾紙試驗前后的增重
     m₃—泄漏入抽提液中的礦粉質量，用燃燒法時可按式（4.22.4—2）計算：

式中： Va—抽提液的總量
      Vb—取出的燃燒干燥的抽提液數量
      m₄—坩堝中燃燒干燥的殘渣質量
    4.22.4—2瀝青混合料中瀝青含量按式（4.22.4—3）計算，油石比按式（4.22.4—4）計

算：

式中：m—瀝青混合料的總質量

     Pb—瀝青混合料的瀝青含量（％）
　　　Pa—瀝青混合料的油石比（％）
　（五）試驗結果
    同一瀝青混合料式樣至少平行試驗兩次，取平均值作為試驗結果，兩次試驗結果的差值應小于0.3%，當大于0.3%但小于0.5%時，應補充平行試驗一次，3次試驗的平均值作為試驗結構，3次試驗的最大值和最小值之差不得大于0.5%。

（六）操作方法

    1、取環形濾紙2張，置100--110°C烘箱稱重并記錄。
    2、打開收集器蓋，逆時針旋下鎖緊螺栓，取下料碗蓋，將料碗清理干凈。
    3、取瀝青混合料1000g,放入容器中，用三氯乙烯溶劑200--300毫升，浸泡約1小時，用玻璃棒適當攪動混合料，使其充分溶解。
    4、把料碗房子立軸上，將濾紙置于料碗和其蓋之間（注意要把濾紙與料碗蓋外徑對齊），再用手盡力擰緊鎖緊螺栓（嚴禁用擰緊工具）然后鎖緊收集器蓋上的螺絲鎖緊（檢查是否松動）。
    5、接好電源插頭，打開電源開關，數碼顯示000表示正常，按啟動鍵，重復分離直到排液口流出清澈的淡黃色溶液為止。
    6、分離完成后，旋開收集器蓋，旋下鎖緊螺栓，將料碗及料碗蓋輕取下來，置清潔平臺上，將蓋、濾紙用料碗之中的礦料清理在一個干燥盒（盤）內，切記不要遺失任何樣品。
    7、將被分離出的礦料及濾紙置100--110°C烘箱中烘干。
    注：（1）稱重準確為0.1g
       （2）2片濾紙使用前后重之差，加上分離出的礦料重和原試樣重之差，即為分離出來的瀝青重。
六、注意事項及保養
   1、濾紙不得重復使用，以保證測試精度。
   2、使用前應檢查離心機轉動是否正常，主機擺動是否平穩，收集器蓋上的鎖緊螺栓是否扣牢，在認真閱讀說明書后方可操作。（該機配中性過濾紙10張，用完后可通過郵局購買）。

隨機附件：1、電源線一根；2、中性過濾紙10張。
