CTS-9008 大鍛件或粗晶材料的檢測探傷儀
| 參考價 | ￥35000.00 |
- 公司名稱 鄭州君達儀器儀表有限公司
- 品牌SIUI/汕超
- 型號CTS-9008
- 所在地鄭州市
- 廠商性質經銷商
- 更新時間2025/8/4 16:48:55
- 訪問次數 31
| CTS-9008 | 35000.00元 | 50 件可售 |
聯系方式：張建設13526877955 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
鄭州君達儀器成立于2007年，多年來一直從事工業檢測儀器代理、銷售和服務工作。
鄭州君達公司與國外的一些儀器生產廠商有著良好的合作基礎。并作為上海熱像飛礎科、福祿克、雷泰、北京時代之峰、汕超、美國GE、杭州品享、日本新宇宙、南方測繪，泰仕、等品牌。
鄭州君達公司主要銷售的儀器有：
1.紅外熱像儀、紅外測溫儀、煙包溫度計
2.紫外線燈、黑光燈、探傷燈、油脂檢測燈
3.燃氣檢測儀、有毒氣體檢測儀、氧氣檢測儀、復合式多氣體檢測儀
4.里氏硬度計、超聲波測厚儀、超聲波探傷儀、涂層測厚儀、粗糙度計
5.噪音計、風速儀、溫濕度計、照度計
6.萬用表、鉗形表、兆歐表、接地電阻測試儀
7.激光測距儀、測高儀、電子經緯儀、水準儀、全站儀
誠信為本，和諧共處，以求共同發展。
在行業的應用上我們有豐富的經驗！
認真處理每件事務，爭取成為客戶選擇工業檢測儀器的合格供應商。
成為制造業和工程業的良好供應商。
地 址：河南省鄭州市大學南路鑫苑都會廣場1A-818室.
儀器儀表，紅外熱像儀，紅外測溫儀，煙包溫度計，測厚儀，硬度計、紫外線探傷燈，粗糙度儀，氣體檢測儀，超聲波探傷儀
| 產地類別 | 國產 | 價格區間 | 面議 |
|---|---|---|---|
| 儀器種類 | 數字式 | 應用領域 | 化工,生物產業,農林牧漁,地礦,道路/軌道/船舶 |

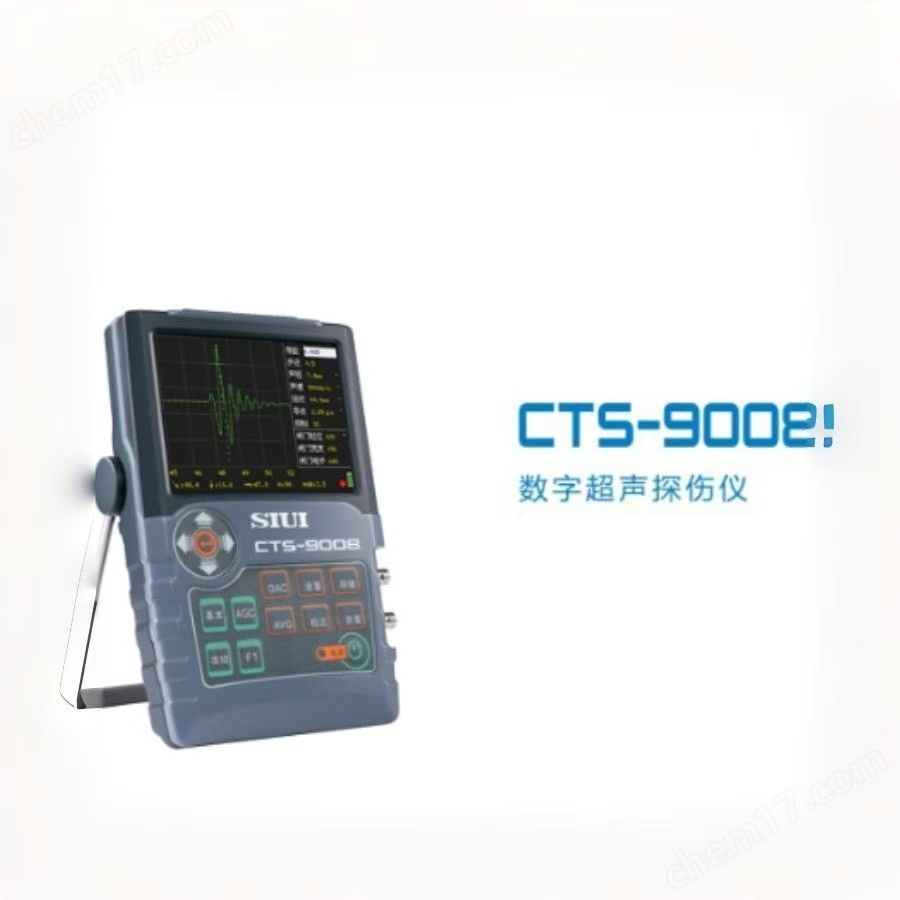

大鍛件或粗晶材料的檢測探傷儀CTS-9008
小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
功能齊全：以太網通信、動態回放、定時B型顯示、探頭頻率測量曲面修正、USB轉存、RF(射頻)顯示AWSD1.1/D1.5、API 5UE評價標準
采樣速率高達240MHz，測量分辨率0.1mm
以太網通信，實現探傷儀與計算機的實時雙向通信和遠程控制
簡便實用的探頭回波頻率檢測功能，快捷掌握探頭的中心頻率，令探傷評價更準確
工作頻率范圍0.5 ~ 15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
20～2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號
端點反射法測量焊縫裂紋高度
采用定時掃描方式形成B型圖象
內置AWS D1.1/D1.5、API 5UE評價標準
通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
RF（射頻）回波功能，對于薄壁材料測量或學術研究和定性分析有很大幫助
自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷高波，探傷更高效
AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
7分鐘的動態短片回放，1500幀的逐級查看，實現掃描動態過程記錄
3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
存儲500組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
數據轉存
可通過以太網與計算機直接連接，實現實時通信和遙控功能
探傷回波、曲線、參數等通過以太網連接（或經USB接口無損轉存到U盤，由U盤將數據導入）計算機，方便報告編輯及數據管理
動態回放
連續放映7分鐘，動態回放波形顯示及儀器操作過程，可分7段，每段1分鐘1500幀逐級查看
探頭頻率檢測
通過抓取回波，準確檢測出探頭的中心頻率，500mm范圍內任意波幅回波，一鍵輕松完成檢測
AVG曲線
通過取已知大平底或平底孔回波為參考，自動生成3條不同當量的曲線
大鍛件探傷
大探測范圍，高靈敏度余量，滿足大鍛件或粗晶材料的檢測
圖示為400mm Φ2平底孔鍛件試塊的回波
RF回波
顯示原始波形，應用在對回波信號進行定性、頻譜分析等科研場合
大鍛件或粗晶材料的檢測探傷儀CTS-9008參數
項 目 | 單 位 | 技 術 數 據 | ||
衰減器WUCHA | dB | 每12dB ± 1dB | ||
垂直線性WUCHA | % | ≤3 | ||
動態范圍 | dB | ≥30 | ||
探傷靈敏度余量 | dB | ≥65（2.5Z20N探頭） | ||
遠區分辨力 | dB | ≥26 | ||
水平線性WUCHA | % | ≤0.5 | ||
電噪聲電平 | % | ≤10（1 ~ 4MHz） | ||
工作頻率范圍 | MHz | 0.5 ~ 15，分1 ~ 4/0.5 ~ 8/2 ~ 15三檔可選 | ||
脈沖重復頻率 | Hz | 20~2000，步進20Hz | ||
薄板分辨力 | mm | ≤3（5C10N探頭） | ||
探測范圍 | mm | 0 ~ 13000（鋼縱波） | ||
脈沖移位 | mm | -10 ~ 1000（鋼縱波） | ||
探頭零點 | μs | 0 ~ 200 | ||
材料聲速 | m/s | 400 ~ 9999 | ||
阻尼 | 低/高 | |||
抑制 | % | 0 ~ 80 | ||
檢波方式 | 負向檢波/正向檢波/雙向檢波/濾波/RF | |||
增益調節 | dB | 0 ~ 110：分0.5/2/6/12步進調節 | ||
以太網接口 | 實現與計算機（上位機）的實時通信和遙控 | |||
探頭頻率檢測 | 采用FFT計算探頭回波的頻率 | |||
AWS D1.1/D1.5 | 根據美國焊接協會AWS的D1.1/1.5計算鋼結構和橋梁焊縫等級 | |||
API 5UE | 根據美國石油協會API的推薦性實踐RP 5UE計算缺陷深度的定量方法 | |||
曲面修正 | 修正斜探頭圓管檢測時的深度和水平距離 | 修正模式：內弧/外弧 | ||
裂紋測高功能 | 根據斜探頭端點反射法計算焊接裂紋高度 | |||
B型掃描 | 采用定時掃描方式形成B型圖像 | |||
閘門擴展功能 | 將閘門內回波放大到整個回波區域 | |||
DAC功能 | 用于制作、設置和應用DAC曲線 | |||
AVG功能 | 用于制作、設置和應用AVG曲線 | |||
截圖功能 | 將儀器屏幕存為圖片并輸出到U盤中 | |||
短片回放 | 內部/U盤，內部約7分鐘的回波記錄功能，U盤可無限記錄 | |||
轉存功能 | 通過USB接口把儀器內部數據集轉存到U盤中 | |||
閘門 | 閘門方式：off/進波/失波/進波+報警聲/失波+報警聲 | |||
存儲 | 500組數據集，包括儀器設置、探傷狀態和回波圖形等 | |||
自動增益功能 | 使閘門內回波幅度自動調節到指定幅度 | 幅度設置：40%/50%/60%/70%/80%/90%/100% | ||
峰值記憶功能 | 顯示波形包絡 | |||
峰值回波功能 | 記錄包含最高回波的回波波形 | |||
凍結功能 | 凍結屏幕波形 | |||
自動校正功能 | 用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點 | |||
角度測量功能 | 用于測量探頭角度 | |||
網絡投影功能（選） | 通過網絡在PC軟件上顯示與儀器一致的畫面 | |||
凍結功能 | A閘門內信號超過閘門電平后自動凍結 | |||
語言 | 中/英/日/西班牙/法/德/波蘭/俄 | |||
顯示屏 | 高亮度5.7″彩色TFT液晶顯示屏，320 × 240像素 | |||
工作時間 | h | ≥7 | ||
工作電壓 | V | 9 ~ 12（外部直流電源），6.0 ~ 8.4（電池） | ||
工作溫度 | ℃ | -10 ~ 40 | ||
重量 | Kg | 約1.15（含電池） | ||
尺寸 | mm | 152 × 240 × 52（寬×高×深） |
