產品概述：

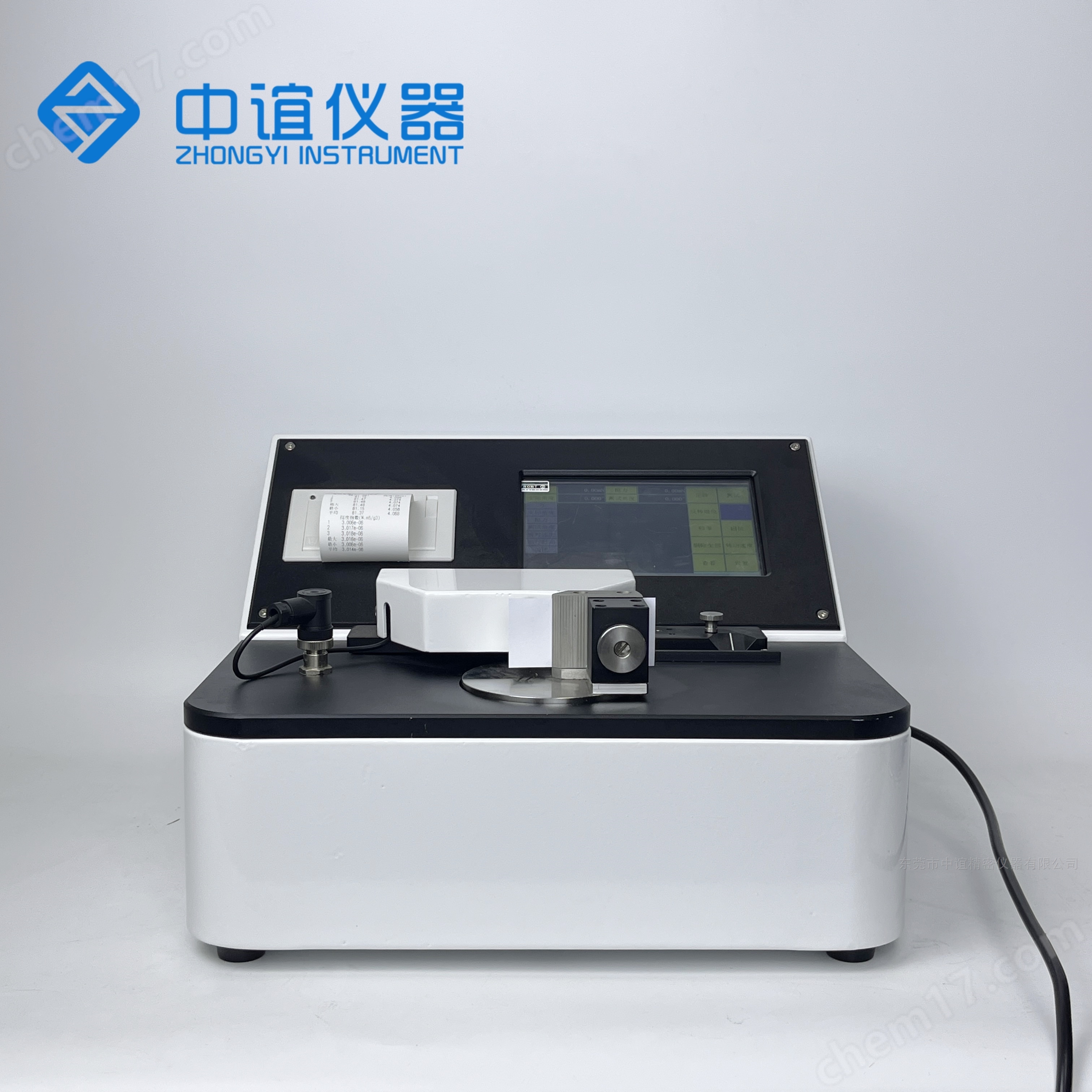

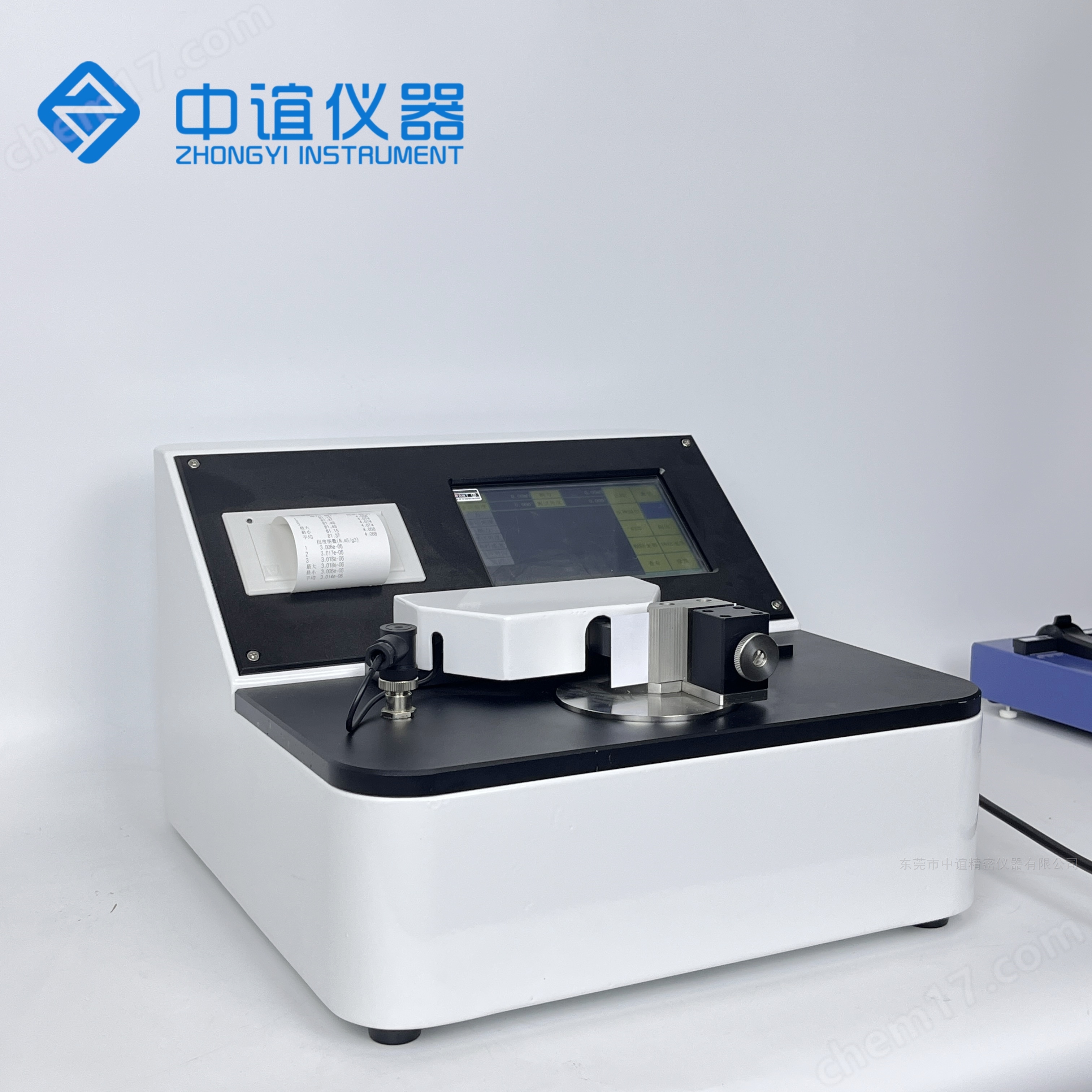

東莞市中誼精密儀器有限公司ZY-TDY300型云母紙彎曲挺度儀是專門用于測量云母紙抗彎曲性能（挺度）的精密檢測儀器。云母紙是一種以天然云母為原料制成的絕緣材料，具有耐高溫、耐電暈、絕緣強度高等特性，廣泛應用于電機、電器、電子等領域。挺度是云母紙的重要物理性能指標，直接影響其加工工藝（如卷繞、裁切）和使用可靠性（如絕緣結構的穩定性），因此需要專用儀器進行量化檢測。

技術參數（Parameter）：

1、試樣尺寸：38*70mm(標準尺寸)

2、實際測量尺寸：38*50mm(標準)

3、跨距范圍：跨距長度1~60mm，5mm、10mm、15mm、20mm、25mm、30mm、40mm、50mm,8檔力臂可調。

4、跨距精度：±0.1mm

5、測量范圍：（0~10000）mN

6、傳感器：傳感精準度 ±0.1%

7、分辨力：0.01mN

8、彎曲角度： 1~92 o無極可調

9、角度精度：±0.1

10、角度測量：?jiǎn)未螠y(cè)試可以同時測定3個不同角度，1-90°可以任意設定。

11、角速度控制：：0.5 – 50 °/sec可調，三個測試角度和持續時間獨立可調

12、測量厚度：適用于厚度在（0.01~5.0）mm的紙種和其它復合材料

13、彎曲時間：根據材料的彈性選擇不同的彎曲時間

14、試樣夾具：手動夾具操作，測試完成自動復位

15、操作界面：7inch 觸摸屏操作界面，可視化菜單操作。

16、夾持方式：無限制加持，可無損連續夾持

17、自我校準：設備可以實現自我校準，標配校準工具

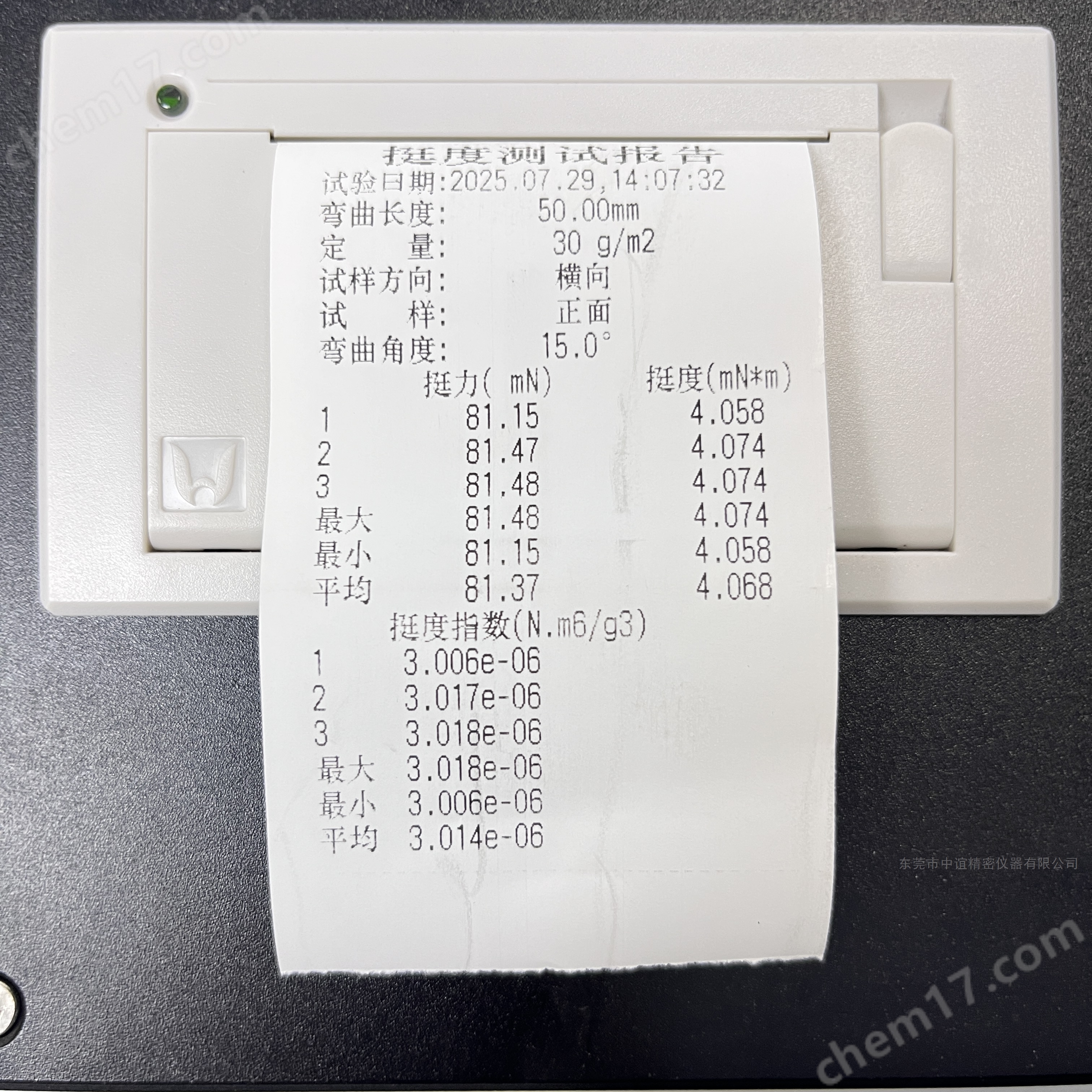

18、打印輸出：模塊式一體熱敏打印機

核心功能與原理

功能：針對云母紙質地薄、具有一定剛性但脆性較高的特點，模擬其在加工或裝配過程中受到的彎曲力，測量在特定彎曲長度、角度和速度下的抗彎曲力值，以此表征云母紙的挺度大小，判斷其是否滿足后續應用對機械性能的要求。

原理：遵循恒速?gòu)澢ǎ▍⒖?GB/T 22364 等通用挺度測試標準，部分行業可能有專用規范），將云母紙?jiān)嚇右欢斯潭ǎ硪欢俗杂蓱疑?，通過機械結構以恒定速度（通常 5°/s）帶動試樣彎曲至預設角度（如 7.5°、15°），利用高精度力傳感器實時記錄彎曲過程中的力值變化，最終以平均彎曲力作為挺度指標（單位多為毫牛頓 mN，部分高挺度云母紙可能用到牛頓 N）。

云母紙彎曲挺度儀適用于以下行業：

云母紙生產企業：用于生產線質量控制，通過監測挺度指標調整制漿、成型工藝（如纖維配比、壓合壓力），確保產品挺度均勻穩定，滿足下游客戶的加工要求。

電氣絕緣行業：在電機、變壓器等設備的絕緣結構設計中，依據云母紙挺度選擇合適的型號（如高挺度云母紙適用于需要保持形狀的絕緣部件，低挺度則適用于曲面包裹），保障絕緣層的機械強度和裝配可靠性。

質檢與科研機構：按照行業標準對云母紙挺度進行檢測，驗證產品是否符合絕緣材料的性能規范，或用于新型云母紙材料（如復合云母紙）的研發，評估工藝改進對挺度的影響。

云母紙的應用場景多樣（如電機絕緣層、電子元件墊片），東莞中誼儀器ZY-TDY300挺度儀這款設備支持多種彎曲長度（如 20mm、50mm）和試樣寬度（如 15mm、25mm），可根據實際產品規格調整測試參數，保證數據的實用性。
