西門子HMI（人機界面）產品線豐富，涵蓋多種尺寸和系列，適用于不同工業場景。以下是主要系列的參數和尺寸介紹：

1. 精簡系列（Basic Panels）

• 適用場景：簡單操作和監控，性價比高。

• 型號示例：

• KTP400 Basic：4.3英寸，觸摸屏，分辨率480×272。

• KTP700 Basic：7英寸，觸摸屏，分辨率800×480。

• KTP1200 Basic：12英寸，觸摸屏，分辨率1280×800。

2. 精智系列（Comfort Panels）

• 適用場景：高性能需求，支持復雜可視化。

• 型號示例：

• TP700 Comfort：7英寸，觸摸屏，分辨率800×480。

• TP1200 Comfort：12英寸，觸摸屏，分辨率1280×800。

• TP2200 Comfort：22英寸，觸摸屏，分辨率1920×1080（全高清）。

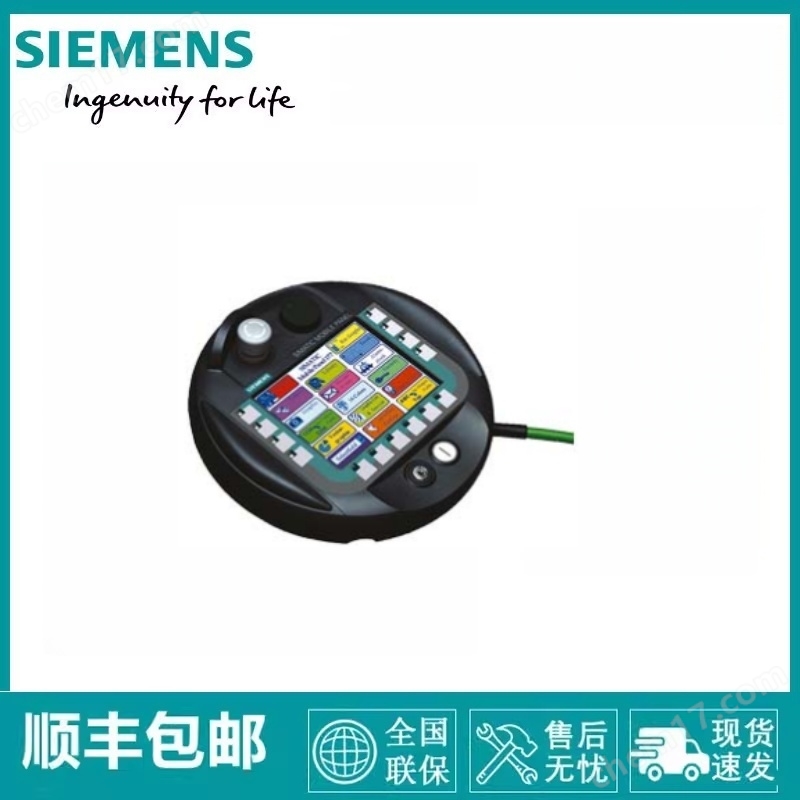

3. 移動面板（Mobile Panels）

• 適用場景：移動操作，便攜式設計。

• 型號示例：

• Mobile Panel 277：7英寸，觸摸屏+按鍵，分辨率800×480。

• Mobile Panel 277 IWLAN：支持無線連接。

4. 多功能面板（Multi Panels）

• 適用場景：多功能操作，支持高級功能。

• 型號示例：

• MP277：7英寸，觸摸屏+按鍵，分辨率800×480。

• MP377：15英寸，觸摸屏，分辨率1024×768。

5. 系列（Advanced Panels）

• 適用場景：大型系統監控，高分辨率。

• 型號示例：

• AP1600：16英寸，觸摸屏，分辨率1366×768。

• AP1900：19英寸，觸摸屏，分辨率1280×1024。

選擇建議

• 小尺寸（4-7英寸）：簡單控制，空間有限場景。

• 中尺寸（12-15英寸）：中等復雜度系統。

• 大尺寸（19-22英寸）：大型控制系統，需高分辨率。

SIMATIC HMI Unified 精智面板

新一代 7–22-in HMI 設備是全新 SIMATIC WinCC Unified System 的一部分，在性能、開放性和用戶友好性方面都比以前的設備進行了許多改進。

由于其采用多點觸控技術的電容式玻璃面板，Unified 精智面板與智能手機或平板電腦一樣方便使用。鮮明的色彩和高對比度提高了可讀性和易用性。

設備上的可視化基于 TIA Portal 中新的可視化系統 SIMATIC WinCC Unified。這為所有規格的設備的用戶帶來了許多新的機會和功能。

SIMATIC HMI 產品組合的全新功能可通過應用程序擴展設備功能。以前，HMI 面板專門用于可視化軟件。由于集成了西門子工業邊緣計算功能，因此用戶現在可以與此標準設備功能一起同時運行其它程序。因此，可以快速、輕松地實現項目要求。

提供有以下 SIMATIC HMI Unified 精智面板：

• 標準設計：

• MTP700 精智面板

• MTP1000 精智面板

• MTP1200 精智面板

• MTP1500 精智面板

• MTP1900 精智面板

• MTP2200 精智面板

• 中性設計：

• MTP700 精智面板

• MTP1000 精智面板

• MTP1200 精智面板

• MTP1500 精智面板

• MTP1900 精智面板

• MTP2200 精智面板

入門套件可用于標準設計設備。

這些內容包括：

• HMI Unified 精智面板

• WinCC Unified V16 精智面板

• EDGE Runtime，Unified 精智面板（設備管理）許可證

• 1.5 m PROFINET 電纜

• 存儲卡 (32 GB)

• 保護膜

SIMATIC WinCC Unified 選件

• WinCC Unified Audit Basis

• WinCC Unified Clients (Operate Client 和 Monitor Client)

• WinCC Unified Database Storage

• WinCC Unified Logging

• WinCC Unified Parameter Control

• WinCC Unified Report Execution

• WinCC Unified Collaboration
