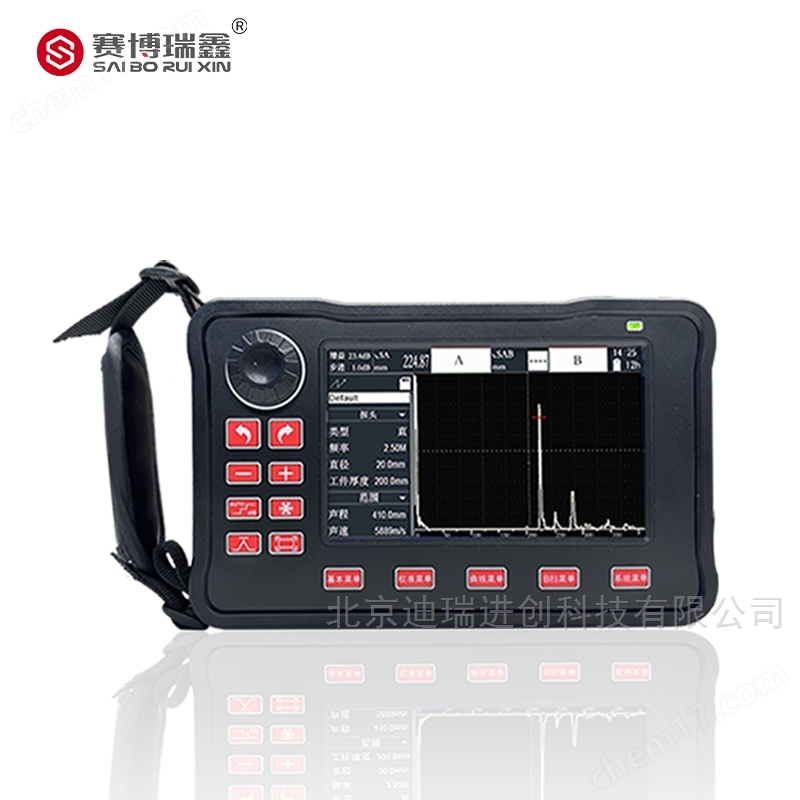

XUT920C 超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程檢測現場。廣泛應用在鍋爐、壓力容器、航空、航天、電力、石油、化工、管道、軍工、船舶制造、汽車制造、機械加工、模具加工、冶金、金屬加工、鋼結構、鐵路交通、核能電力、特檢系統、高等院校等行業。具有靈敏度高、穿透力強、檢測速度快、成本低、設備簡單輕便和對人體無害等。

XUT920C 超聲波探傷儀功能特色

機身輕巧，適合單手握持操作

PD65W快充，12小時超長續航

5.0寸IPS高清顯示屏搭配全新UI界面，體驗煥然一新

支持全屏觸摸、快速手勢操作、虛擬鍵盤，使用得心應手

具備DAC、AVG、自動增益、波峰記憶、彩色半跨距等專業功能

包含中英文切換、數據導出SD卡、在線升級、截圖等諸多實用功能

技術參數

帶寬：0.1MHz～20MHz

增益：120dB，步進0.1dB，0.6dB，1dB，2dB，6dB

濾波器：寬頻，1M，1.25M，2.5M，5M，10M，15M，1M-5M

采樣率：硬件采樣率100MSPS，等效采樣率400MSPS

檢波模式：全波，正半波，負半波，射頻，包絡

檢測范圍：10米（縱波碳鋼），步進100mm、10mm、0.1mm

脈沖模式：尖脈沖、方波、雙方波

脈沖電壓：25V～300V，25V步進

脈沖寬度：0ns～500ns 連續可調，5ns 步進

發射阻尼：強（100Ω）、弱（1000Ω）可調

脈沖頻率：自動或手動，自動范圍（200Hz-1KHz），手動范圍（0-10KHz）

探頭通道：200組，支持新建、預覽、刪除、重命名、覆蓋、恢復等操作

閘門報警：閘門 A，B 報警，失波/進波

閘門模式：獨立閘門 A、閘門B

測量模式：峰值、前沿、J前沿

定量模式：DAC 曲線，AVG(DGS)曲線

探傷標準：AWS D1.1/D1.5，NB/T 47013，GB/T 29712，GB/T 11345

保存內容：單幀，多幀錄制（≤500幀），屏幕截圖，B掃截圖

輔助功能：自動增益，波峰記憶，波形凍結，通道管理，閘門報警，閘門擴展，自動閘門，全屏觸摸，虛擬鍵盤，彩色半跨距，快速截圖

顯示屏：高清 5.0寸800×480 LCD，IPS LCD

探頭接口；雙 LEMO-00 C5

輸出接口:Type-C1，MINI USB

B掃成像 最高支持700組A掃合成，最高分辨率φ2mm

數據存儲:8GB SD卡

充電器:PD快充，標準Type-C接口（100～240V，50～60Hz）

尺寸:183毫米×113毫米×45毫米

重量:700克，不含電池不含橡膠套

語言:簡體中文，英文

單位;公制，英制

電池:7.4V 8000mAh鋰電池，續航12小時

工作溫度：-10℃～55℃

分辨率:40dB（計量性能要求：≥26dB）

動態范圍:32dB（計量性能要求：≥26dB）

靈敏度余量:50dB（計量性能要求：≥42dB）

垂直線性:1.8%（計量性能要求：≤6%）

水平線性:0.5%（計量性能要求：≤2%）

標準配置

1.按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵盤， 以免影響鍵盤的使用壽命；

2.探傷儀使用完畢，應對儀器的外表進行清潔；

3.儀器應存放在干燥清潔的地方;

4.儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面探頭連線，通訊電纜等切忌扭曲重壓：在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽。
