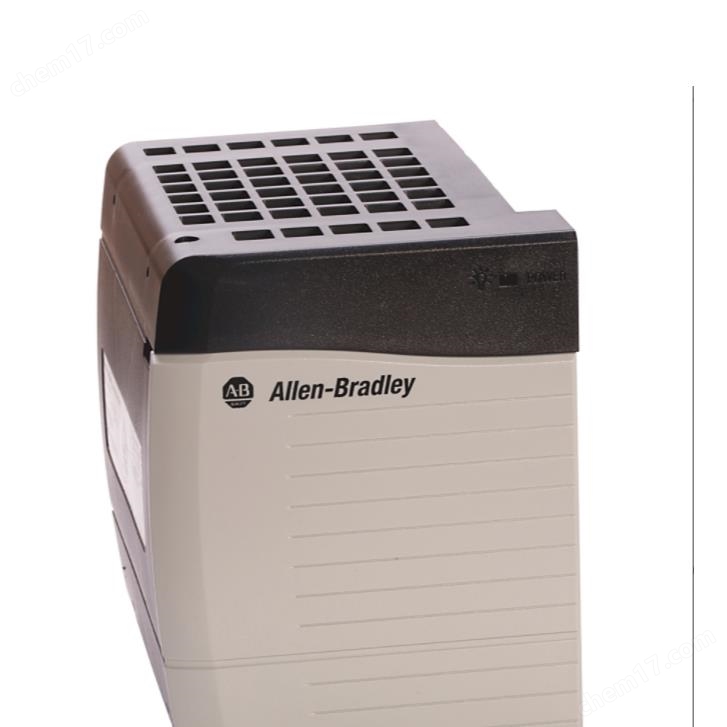

AB 1756-PA72模塊：工業控制中的“高性能電源核心”

在工業自動化領域，電源模塊是控制系統穩定運行的基石。羅克韋爾（Allen-Bradley，簡稱AB）推出的1756-PA72模塊，作為ControlLogix系列PLC的高性能電源解決方案，憑借其75W輸出功率、寬輸入電壓范圍（85-265V AC/DC）及多重保護功能，廣泛應用于汽車制造、石油化工、電力能源等高可靠性要求的場景。本文將從技術特性、應用場景、常見問題及解決方案三方面，深度解析這款模塊的工業價值。

一、產品技術特性：高功率、高可靠、廣適配

1756-PA72是AB ControlLogix系列PLC的冗余電源模塊，其核心參數如下：

技術亮點：

• 寬電壓輸入：支持85-265V AC/100-375V DC輸入，適應全球不同電網標準及工業現場波動電壓。

• 冗余供電：雙模塊并聯時可實現N+1冗余，單模塊故障時系統持續運行，避免因電源中斷導致的生產停機。

• 高效節能：≥85%的轉換效率降低能耗，某汽車工廠年節電量可達1.2萬度（按雙模塊運行計算）。

• 智能診斷：三色LED指示燈實時顯示電源狀態與冗余模式，故障定位時間縮短至1分鐘內。

• 防爆認證：ATEX Zone 2認證支持在易燃易爆環境中安全使用，如石油化工裝置區。

二、典型應用場景：覆蓋高可靠性需求行業

1. 汽車制造：焊接生產線電源保障

在汽車車身焊接車間，1756-PA72模塊為ControlLogix PLC及I/O模塊提供穩定電源。其冗余設計可避免焊接過程中因電網波動（如電弧干擾）導致的電源中斷，確保焊接參數實時監控與設備聯動控制。某合資車企通過該模塊將焊接線停機時間從年均12小時降至2小時，年產量提升1500輛。

2. 石油化工：防爆區域控制系統供電

在煉油廠催化裂化裝置中，模塊的ATEX Zone 2認證使其可直接安裝于防爆機柜內，為溫度、壓力變送器及閥門控制器供電。其寬電壓輸入特性可兼容現場UPS輸出（110V DC）與市電（220V AC），避免因電源切換導致的信號丟失。某煉化項目通過該模塊實現全裝置電源冗余，非計劃停機次數減少80%。

3. 電力能源：變電站自動化系統核心供電

在智能變電站中，1756-PA72模塊為保護測控裝置、合并單元及智能終端提供電源。其高效節能特性（≥85%效率）降低機柜散熱需求，適應戶外高溫環境（60℃）。某500kV變電站通過該模塊將電源系統能耗降低30%，年運維成本節省20萬元。

三、常見問題及解決方案：從安裝到維護的全周期支持

問題1：模塊無法上電，LED指示燈不亮

可能原因：

• 輸入電源未接通或電壓超出范圍（<85V AC/100V DC）。

• 輸入端接線松動或極性接反（DC輸入時）。

• 模塊內部保險絲熔斷。

解決方案：

1. 使用萬用表檢測輸入電壓是否在85-265V AC或100-375V DC范圍內。

2. 檢查輸入端接線，確保AC輸入無相序錯誤，DC輸入時“+”接L1、“-”接L2。

3. 更換保險絲（需使用相同規格的15A慢熔型保險絲）。

問題2：冗余模式下輸出電壓波動（>5%）

可能原因：

• 雙模塊并聯時接觸不良，導致均流失效。

• 負載電流超過單模塊額定值（15A）。

• 輸入電源質量差（諧波含量高）。

解決方案：

1. 重新插拔模塊，確保冗余連接器（位于模塊底部）接觸良好。

2. 檢查負載總電流是否≤30A（雙模塊滿載），必要時增加電源模塊數量。

3. 在輸入端加裝濾波器，降低電壓諧波（THD<5%）。

問題3：模塊頻繁報“過熱故障”（紅色LED閃爍）

可能原因：

• 機柜散熱不良，環境溫度超過60℃。

• 模塊安裝間距不足（需≥25mm）。

• 風扇故障導致空氣流通受阻。

解決方案：

1. 清理機柜防塵網，確保進風口風量≥200CFM。

2. 調整模塊安裝位置，保持與相鄰模塊間距≥25mm。

3. 檢查機柜風扇運行狀態，必要時更換故障風扇。

四、客戶價值：可靠性提升的量化體現

• 減少停機損失：冗余設計使系統可用性達99.999%（年停機時間<5分鐘），某半導體工廠通過該模塊避免單次停機損失超50萬美元。

• 延長設備壽命：過熱保護與高效散熱設計使模塊MTBF（平均時間）達50萬小時，較傳統電源提升3倍。

• 降低運維成本：智能診斷功能減少現場巡檢頻次，某鋼鐵企業年運維人工成本節省15萬元。

• 適配全球市場：寬電壓輸入與多認證標準支持設備出口至30+國家，無需額外定制電源方案。

結語：工業控制的“電源冗余”

AB 1756-PA72模塊以75W輸出功率、寬電壓冗余設計及智能診斷功能，成為工業自動化系統中“高可靠性電源”的代名詞。無論是汽車制造的精密焊接、石油化工的防爆供電，還是電力能源的穩定控制，這款模塊均能提供持續、穩定的能源支持。選擇1756-PA72，即是選擇零中斷、高效率、低風險的工業未來。
