產品簡介：

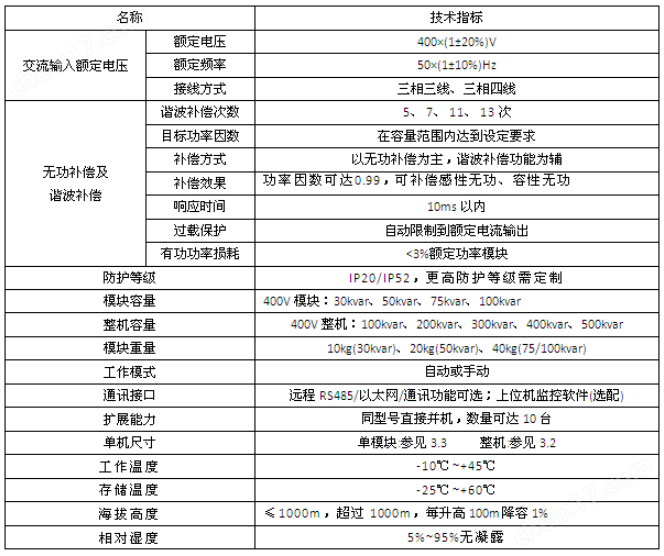

技術參數：

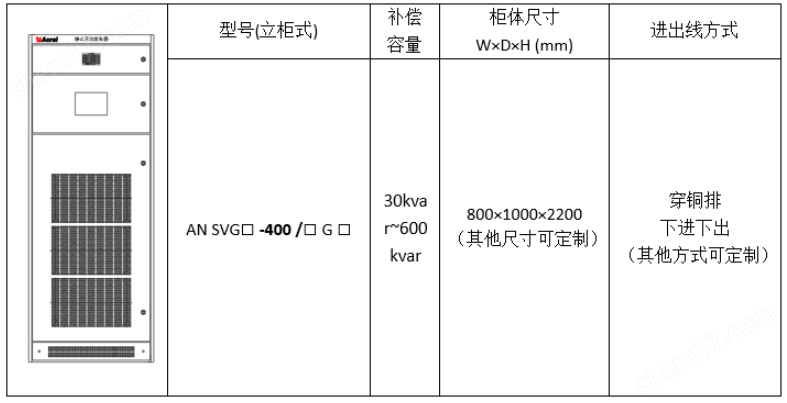

產品選型：

ANSVG 模塊工作原理

靜止無功發生器是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置。

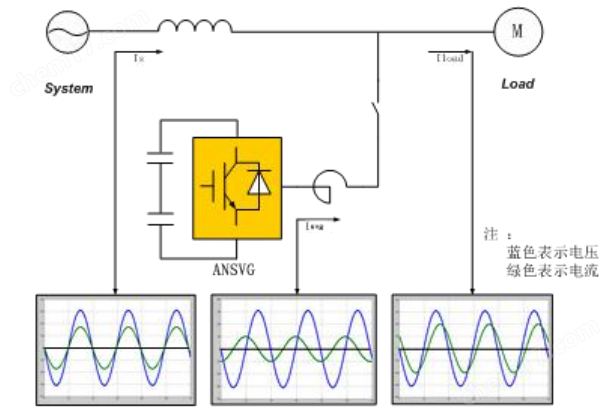

靜止無功發生器的基本原理如圖所示：檢測補償對象的電壓和電流，經指令電流運算電路計算得出補償 電流的指令信號，該信號經補償電流發生電路放大，得出補償電流，補償電流與負載電流中要補償?shù)臒o功電流抵 消，最終得到期望的電源電流，其應用可克服 LC 補償器等傳統的無功補償器響應速度慢、補償效果不能精確控 制、容易與電網發生并聯諧振和投切震蕩等缺點。其基本原理是指將三相橋式電路通過電抗器直接并聯在電網上， 適當?shù)卣{節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路吸收或者發出滿 足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

ANSVG 控制原理

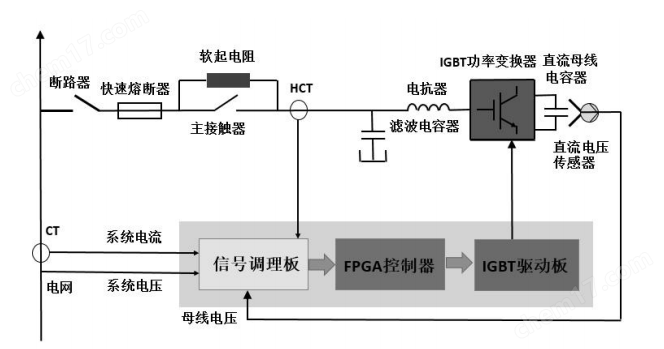

斷路器合閘后，為防止上電時電網對直流母線電容器的瞬間沖擊，ANSVG首先通過軟啟電阻對直流母線的電容器 充電。當母線電壓Udc達到預定值后，主接觸器閉合。直流電容作為儲能器件，通過IGBT逆變器和內部電抗器向外輸 出補償電流提供能量。ANSVG通過外部CT實時采集電流信號送至信號調理電路，然后再送至控制器?？刂破鲗⒉蓸?電流進行分解，提取出各次諧波電流、無功電流、三相不平衡電流，將采集到的要補償?shù)碾娏鞒煞趾虯NSVG已發出的 補償電流比較得到差值，作為實時補償信號輸出到驅動電路，觸發IGBT變換器將補償電流注入到電網中，實現閉環控 制，完成補償功能。

ANSVG 整機工作原理 ANSVG靜止無功發生器是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置；智能控制系統主動 根據系統的線性動態需求，自動調節模塊的輸出；ANSVG整機主要是由ANSVG模塊組成；能完成更大容量的無功功 率的補償，整機通過一個7寸觸摸屏實現人機交互。觸摸屏通過RS485與ANSVG模塊進行通信。

產品特點

1) 補償方式靈活：補償負載無功，濾除5、7、9、11、13次以內的諧波；

2) 可治理三相不平衡；

3) 線性補償，響應時間≤5ms；

4) 具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單，可以遠 控，也可以本控；

5) 采用進口IGBT，功率密度大，可靠性高；

6) 采用DSP高速檢測和運算的數字控制系統；

7) 監控以及顯示具備遠程通訊接口，可以通過PC機實時監控；

8) 標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

模塊技術指標

1) 額定電壓： 380V±15%；

2) 額定頻率： 50Hz±2%；

3) 響應時間： 全響應時間≤5ms，瞬時響應時間≤100μs；

4) 補償方式： 線性補償；

5) 總諧波補償率：≥ 97%；

6) 補償效果： ≥0.99，可補償容性無功和感性無功；

7) 自身損耗：≤2%；

8) 效率：≥98%；

9) 工作溫度： -10℃～+45℃；

10) 存儲溫度： -25℃～+60℃；

11) 海拔高度： ≤1000m，1000m以上按GB/T 3859.2降容使用；

12) 相對濕度： 5%-95%，無凝露；

13) 過載保護： 自動限制到額定電流輸出；

14) 工作模式： 自動或手動；

15) 通訊接口： RS485、以太網、通訊功能可選；

16) 模塊容量：30kvar、50kvar、75kvar、100kvar、150kvar，同型號可直接并機；

17) 噪 音： ≤65dB；

18) 防護等級： IP20；

19) 平均開關頻率：20kHz；

20) 冷卻方式：強制風冷。
