射頻導納物位計的工作原理

射頻導納物位計是從電容式物位測量技術發展而來的，在測量中通過傳感器把容器和被測介質連接進儀器內部的振蕩電路中，把具有導電性的被測介質作為一個電容。電容的容量大小與被測介質浸沒傳感器的高度相關，當被測介質高度發生變化時電容也隨之發生變化，從而影響振蕩電路的頻率。儀器便可以根距振蕩電路頻率的變化計算出物位的變化從而得出物位數據，并顯示或傳輸出去。

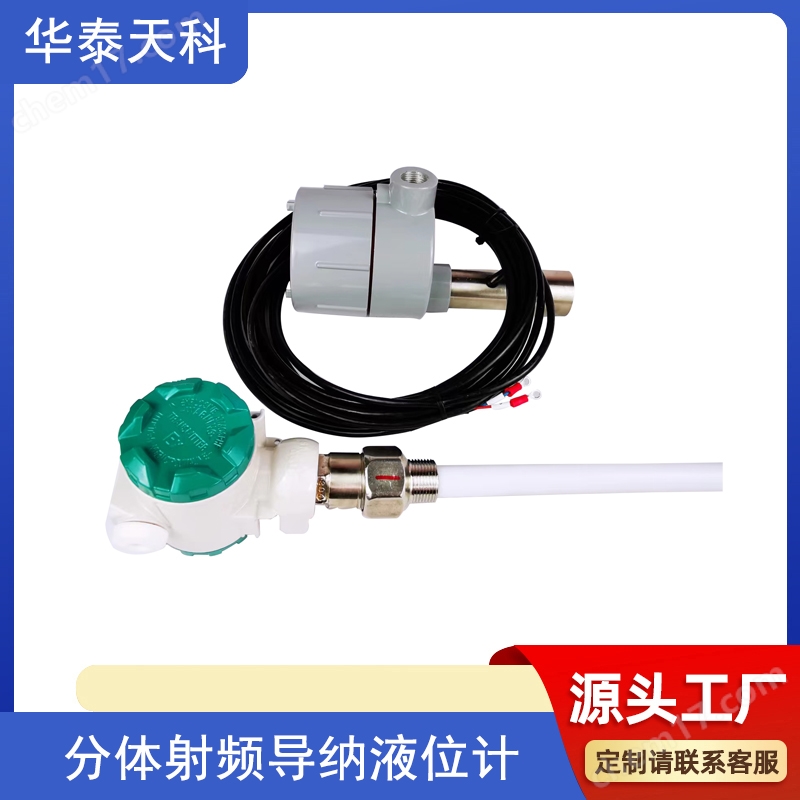

射頻導納物位計  四線制 一體安裝 環保行業

射頻導納物位計參數

工作形式：液位測量；料位測量

傳感器形式：硬桿式（≤6m）；軟纜式

電源：24VDC兩線制；24VDC/220VAC四線制

量程：0-200m

精度：±0.5%F.S

工作壓力：-0.1~0.6MPa（常規）-0.1~6MPa（定制）

介質溫度：≤1200℃；≤120℃（常溫）；≤260℃（中溫）；>260℃（高溫）；>550℃（定制）

輸出方式：4-20mA+HRAT；RS-485/232

防爆等級：Exd[ia]II CT6

射頻導納物位計的特點

1.接觸式測量，可避免粉塵、蒸汽等干擾因素帶來的影響。

2.改進設計后增加了補償裝置，可以從數據上過濾掉掛料帶來的誤差影響。

3.可用于多種介質形式的測量，對于固體、液體、顆粒的測量與安裝方式相同。

4.被測介質須具有一定導電性，且要求容器內壁具有導電性。

5.傳感器材質多樣，可以滿足防腐蝕耐高溫耐高壓的工況環境要求。

射頻導納物位計  四線制 一體安裝 環保行業

射頻導納物位計選型方法

1.根據測量料位范圍選型。大于6m深度或需采用側向安裝的時候應選用軟纜式進行測量，硬桿式的優點在于安裝方便，傳感器與儀表部分剛性連接，直接固定于容器外壁，無需額外固定點。

2.針對不同介質溫度應選擇不同耐高溫材料，常溫、中溫、高溫和超高溫等不同工作環境溫度的傳感器材質不同。

3.根據電源與輸出方式選型，電源分為兩線制和四線制，兩線制在實際使用中通常采用雙絞線，通入儀器的只有一個電線，工程現場布線更簡單。四線制則通常為兩根電線，但是信號輸出穩定性更好。
