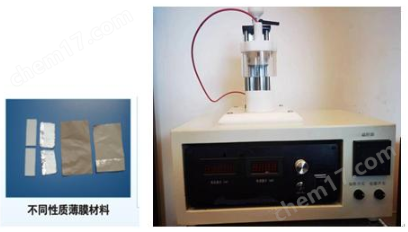

PVDF-300型PVDF薄膜高壓極化裝置

 PVDF（聚偏二氟乙烯）薄膜的極化處理是賦予其壓電、鐵電等功能特性的關鍵步驟，極化裝置的設計需滿足高壓電場、溫度控制等條件，以促使薄膜內部偶極子定向排列。以下是 PVDF 薄膜極化裝置的核心組成、工作原理及關鍵參數的詳細說明：

一、PVDF 薄膜極化的基本原理

PVDF 薄膜的極化基于其分子鏈中偶極子（-CF?- 基團）的定向排列。在高溫（接近或低于居里溫度，PVDF 居里溫度約 115-140℃）和高壓電場（100-300 MV/m）作用下，無規取向的偶極子會沿電場方向有序排列，冷卻后保留極化狀態，從而賦予薄膜壓電、介電等功能特性。

二、極化裝置的核心組成部分

1. 高壓電源系統

· 功能：提供穩定的直流高壓電場，驅動偶極子取向。

· 參數：電壓范圍通常為 5-30 kV（取決于薄膜厚度，如 10-50 μm 厚薄膜需 100-300 MV/m 電場，即 1 kV/mm 厚度），電源需具備恒壓輸出和過流保護功能。

· 類型：常用靜電高壓電源或高壓直流電源，需確保電壓穩定性（波動≤1%），避免擊穿薄膜。

2. 電極系統

· 結構：由上下平行電極組成，形成均勻電場區域。

· 材料：

o 上電極：常用不銹鋼、銅或鋁，表面拋光以避免放電；柔性電極（如導電銀膠、ITO 膜）可用于曲面薄膜。

o 下電極：需接地，材料同上，底部可連接加熱平臺。

· 間距控制：通過絕緣支架固定電極間距，確保電場均勻性，間距差≤0.1 mm。

3. 溫度控制與加熱系統

· 加熱方式：

o 烘箱式：將電極系統置于恒溫烘箱內，適用于大面積薄膜，溫度均勻性 ±1℃。

o 加熱平臺式：下電極集成加熱板（如電阻加熱、陶瓷加熱），配合溫控儀，升溫速率 1-5℃/min，溫度范圍 50-150℃（超過 150℃可能導致薄膜降解）。

· 溫控精度：需控制在目標溫度 ±2℃以內，避免局部過熱導致薄膜損傷。

4. 控制系統與監測裝置

· 電控部分：集成電壓、溫度、時間的程序控制，可設定 “升溫 - 加壓 - 保溫保壓 - 降溫 - 降壓” 的自動化流程。

· 監測儀表：

o 電壓表：實時顯示施加電壓，分辨率 10 V。

o 溫度計：熱電偶或紅外測溫，監測薄膜表面溫度。

o 計時器：控制極化時間（通常 10-60 分鐘，取決于厚度和性能需求）。

5. 安全與保護系統

· 接地保護：整個裝置需可靠接地，防止高壓漏電。

· 絕緣設計：電極支架、外殼采用聚四氟乙烯（PTFE）等絕緣材料，耐壓≥50 kV。

· 急停按鈕：突發情況可快速切斷高壓電源。

· 通風系統：烘箱式裝置需配備散熱風扇，避免高溫聚集。

三、極化裝置的工作流程

1. 預處理：

o 清潔 PVDF 薄膜表面（乙醇擦拭），去除雜質；在電極表面涂覆導電膠或放置鋁箔，增強電極與薄膜的接觸。

2. 裝置搭建：

o 將薄膜置于上下電極之間，確保平整無褶皺，連接高壓電源（上電極接正極，下電極接地）。

3. 溫度與電壓施加：

o 升溫至目標溫度（如 120℃），保溫 10 分鐘使薄膜軟化；緩慢升壓至設定值（如 20 kV，對應 200 MV/m 電場強度），保持電壓和溫度 15-30 分鐘。

4. 冷卻與降壓：

o 先保持電壓，緩慢降溫至室溫（≤50℃），再逐步降壓至零，避免退極化。

5. 后處理：

o 取出薄膜，檢測極化效果（如壓電常數 d33、介電常數 ε）。

四、關鍵參數與影響因素

1. 電場強度：

o 過低電場無法有效極化，過高易導致?lián)舸≒VDF 擊穿場強約 300-500 MV/m，實際應用取安全閾值的 60-80%）。

2. 溫度：

o 需高于玻璃化轉變溫度（約 70℃）且低于居里溫度，常用 100-130℃，溫度過低偶極子運動困難，過高導致結晶度變化。

3. 極化時間：

o 隨時間延長，極化程度趨于飽和，通常 30 分鐘左右可達較好效果，過長時間對性能提升不顯著。

4. 薄膜厚度：

o 厚度均勻性影響電場分布，建議使用厚度≤50 μm 的薄膜，過厚需更高電壓，且內部電場可能不均勻。
