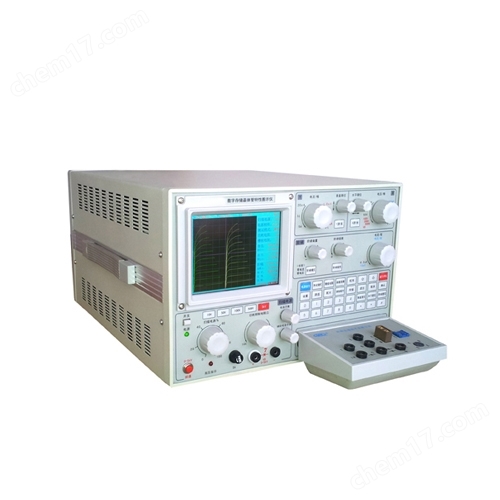

MKY-WQ4829 電子數字存儲晶體管特性圖示儀

技術參數：

Y軸系統：

a. 集電極電流：

WQ4829:  10μA/div ～ 2A/div， 17檔，最大20A

b.二極管反向漏電流:  0.02μA/div ~ 10μA/div，9檔

X軸系統：

a. 集電極電壓Vce:  10mV/div ~ 50V/div，最大500V，分12檔

b. 基極電壓Vbe:  50mV/div ~ 1V/div，分5檔

c. 二極管反向耐壓Vd:  100V/div ~ 500V/div，最大5000V，分3檔

階梯電流：

WQ4829:  0.2μA/級 ~ 0.2A/級，19檔

階梯電壓：10mV/級 ~ 1V/級，分7檔

階梯級數：0 ~ 10級，連續可調

階梯偏置：±1級階梯，連續可調

掃描電源：

a. 集電極掃描電壓(DC/AC)峰值：

WQ4829:  10V(20A)，50V(5A)，100V(1A)，500V(0.1A)

b. 二極管反向電壓：5000V(5mA)

最大功耗：WQ4829: 150W

外形尺寸：32（長）×21（寬）×40（高）cm

重量：約20公斤
