MKY-QTQ-2SC 電纜探測器
使用范圍
本探測器是通信電纜、光纜施工和維護工作中的常用儀器，可以測定地下電纜、光纜及金屬管線的準確位置和埋設深度，或測定架空電纜芯線障礙的準確部位。為電纜、光纜和其他金屬管線的改建、擴建維修提供了方便，可減少開挖地面，節省人力、物力和時間，是電信、鐵路和工礦企業的儀器。
主要用途
1.探測地下電纜、光纜的走向及埋深。在電纜芯線或光纜金屬護套(或加強芯)上放音，用探頭探測其走向及埋深。埋深在 1.5 米以內的電纜(光纜)有效探測距離大于4公里:埋深在25米以內的電纜(光纜)有效探測距離大于3公里，探測誤差不大于5 厘米。
2. 探測地下金屬管線(油管、氣管、水管)的走向及埋深。有效探測距離大于 1000 米。在 200 米內有效探測深度可達7米，在 600 米內可達5米，在 1000 米內可達3米。
主要技術指標

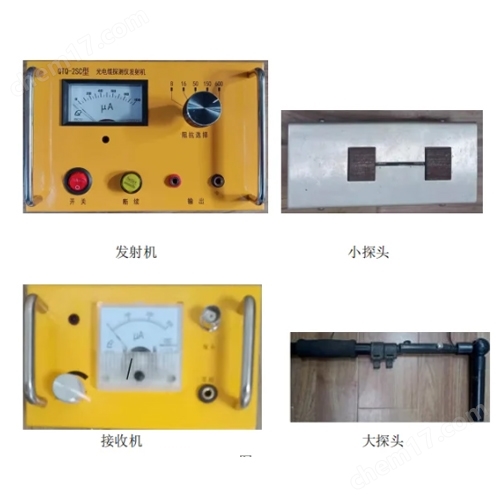

1.發射機
輸出頻率:512Hz
輸出功率:4.5W
輸出阻抗:8Ω、16Ω、50Ω、150Ω、600Ω
斷續時間:約 0.5 秒
電源類型:14.8V(鋰電池)，有效工作時間為6小時
工作溫度:0 ℃~50℃
2.接收機
輸入頻率:512Hz
路由探測誤差:+2cm
埋深探測誤差:士5cm
電源類型:9V(疊層電池)，有效工作時間為18 小時
工作溫度:0 ℃~50 ℃
工作原理
在測試過程中，發射機、被測電纜(光纜、金屬管線)和大地之間將構成一個電回路。流經回路的電流將在被測系統周用產生磁場，接收機通過探頭感應到該磁場信號,然后將其轉化為電信號進行選頻放大處理。處理后的信號最終送到耳機和表頭，耳機聲音的大小和表頭指針擺動的大小隨著接收信號強度的改變而改變。在探測過程中隨著探頭的移動，接收信號的強度在不斷變化，通過耳機、監視表頭就可以判斷地下電纜(光纜、金屬管線)的位置和埋深。
本儀器信號頻率為 512Hz。接收機對 512Hz信號的增益高達 86dB，對其他頻率信號有足夠的衰減，從而確保了儀器高抗干擾性。
