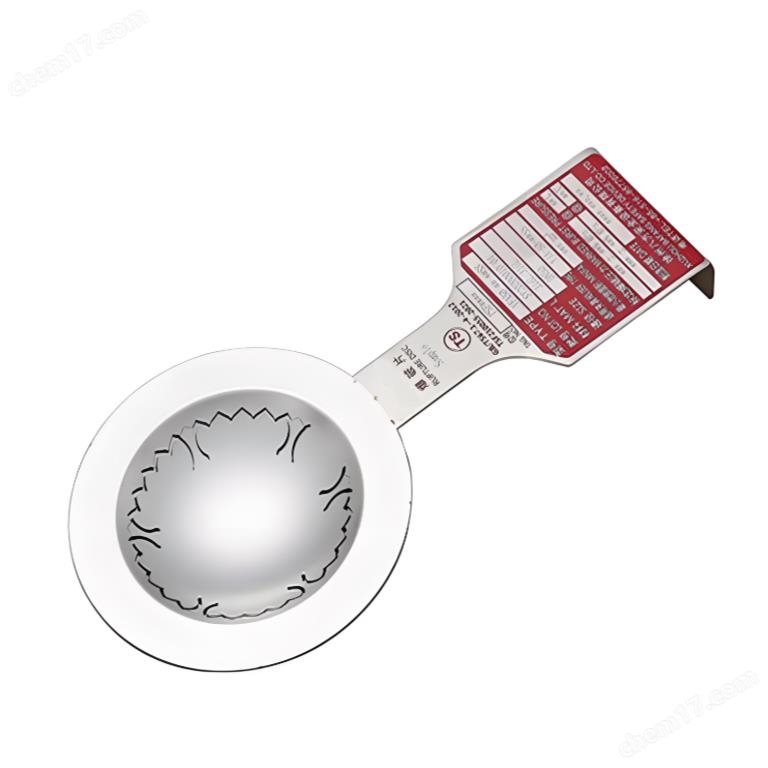

開縫式反拱爆破片是一種基于反拱結構設計、通過預設開縫實現超壓泄放的非重閉型安全裝置，主要用于保護壓力容器、管道等承壓設備在超壓時快速泄壓，避免因壓力過高引發爆炸或損壞。其設計兼具高效泄放與結構穩定性，廣泛應用于化工、石化、制藥等多行業的復雜工況。

更多可咨詢世紀行劉工1-8-9-7-9-9-3-7-3-8-1

一、核心結構設計

反拱形態：爆破片呈拱形（凹面朝向介質側），與傳統正拱型爆破片的凸面受壓不同，反拱結構使介質壓力作用于拱的凹面，利用材料的彈性形變抵抗正常工作壓力，提升了對靜態壓力的耐受能力。

開縫特征：在拱面預設規則分布的條形或環形開縫（縫寬極小，正常狀態下保持密封），開縫處為結構薄弱點，是超壓時的破裂通道。

材質選擇：根據介質特性（腐蝕性、溫度等）選用 304/316 不銹鋼、鎳合金（如哈氏合金）、鈦材等，部分型號表面可做防腐處理（如噴涂 PTFE）。

二、工作原理

當承壓設備內壓力超過設定的爆破壓力時，反拱結構因無法承受超壓而發生反向失穩（即拱面突然翻轉），預設開縫處因劇烈形變產生剪切撕裂，形成通暢的泄放通道，瞬間將介質排出以降低壓力。泄壓完成后，爆破片無法自行復位，屬于 “一次性” 安全裝置，需更換新片才能恢復設備運行。

三、顯著特點

高耐壓與精準爆破：反拱結構使其工作壓力比（工作壓力與爆破壓力的比值）可達 90% 以上，遠超正拱型爆破片（通常 60%-70%），且爆破壓力精度高（一般 ±5%），適用于高壓或壓力波動大的場景。

無碎片與密封可靠：開縫設計確保爆破時僅沿預設縫破裂，無碎片產生（避免污染介質或堵塞管道）；正常工作時，開縫處緊密貼合，密封性能優異，可適應潔凈或粘稠介質。

抗疲勞與適應性強：反拱結構對壓力循環的抗疲勞性更好，能耐受頻繁的壓力波動；材質多樣化使其可適配腐蝕性、高溫（-200℃至 600℃）、含顆粒等復雜介質。

五、標準與規范

設計和制造需遵循國家標準《GB/T 567.1-2012 爆破片裝置 第 1 部分：基本要求》及國際標準（如 ASME BPVC Section VIII、EN 13445），出廠前需通過爆破壓力校驗，確保性能達標。

開縫式反拱爆破片憑借結構優勢和對復雜工況的適應性，成為高壓、高風險工業系統中保障設備安全的關鍵組件。
