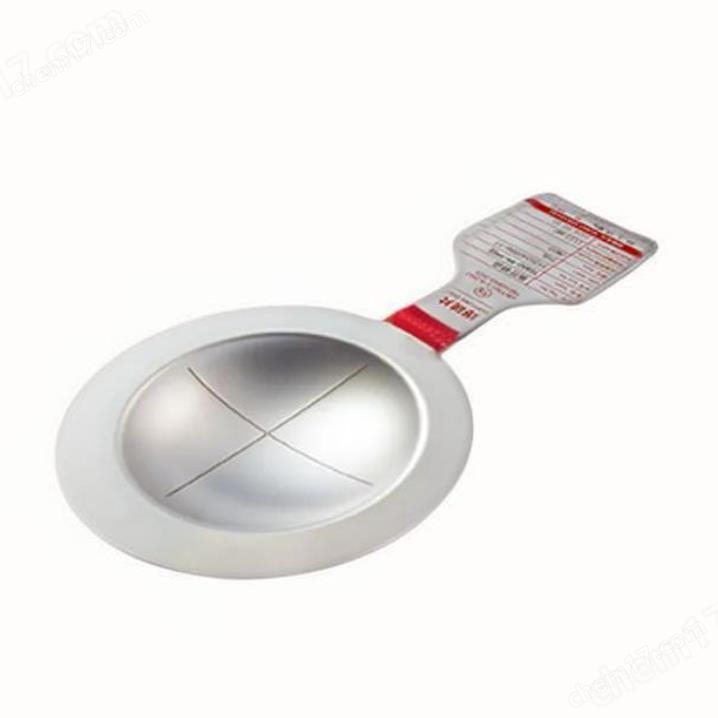

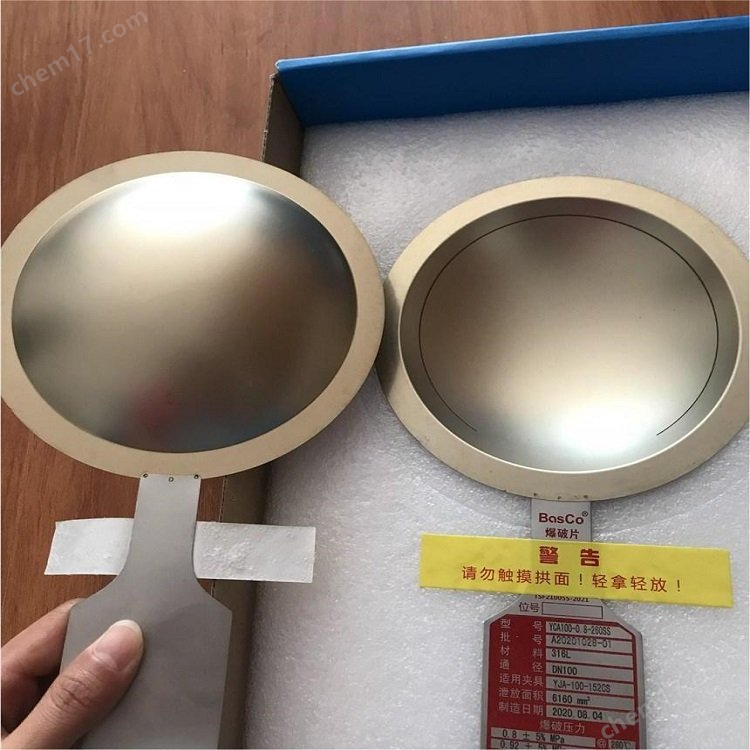

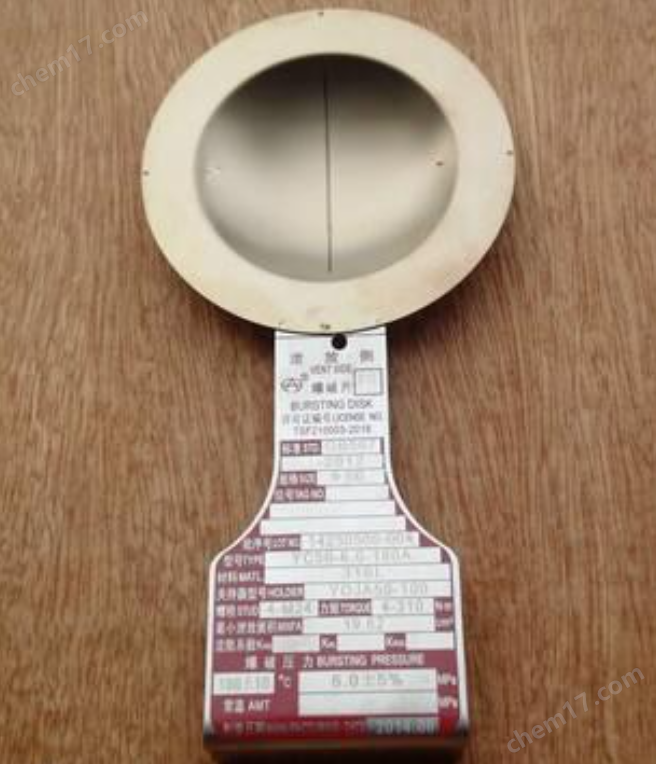

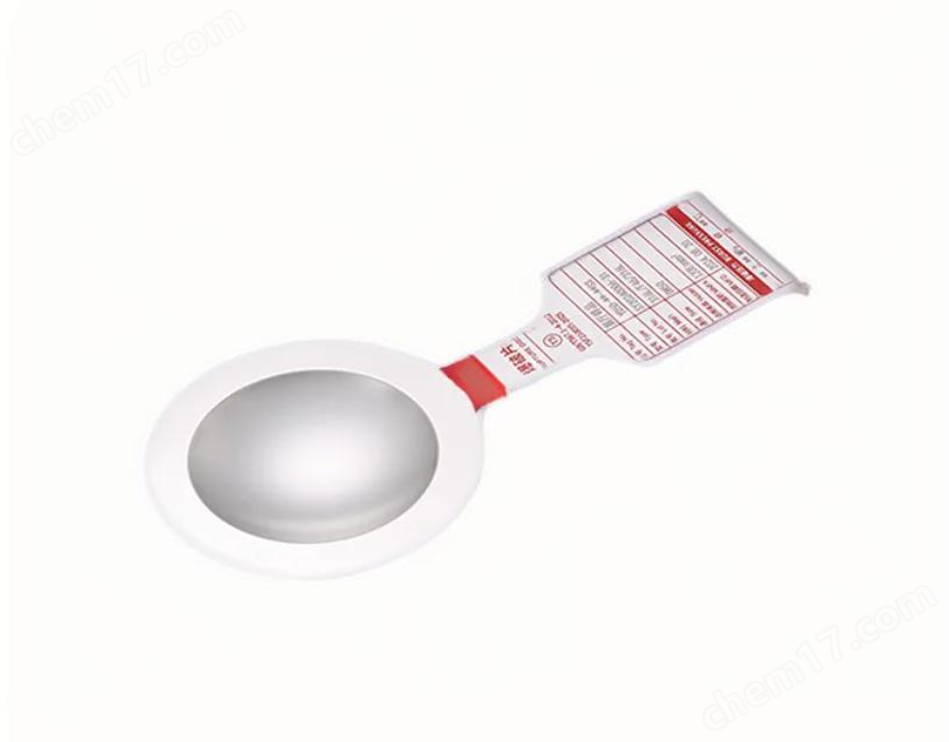

反拱帶刀式安全爆破片是一種基于反拱結構設計，通過刀刃切割實現超壓泄放的非重閉型安全裝置，主要用于保護承壓設備在超壓時快速泄壓，廣泛應用于工業生產中對安全性、適應性要求較高的場景。

一、反拱帶刀式安全爆破片核心結構設計

反拱形態：爆破片主體為單片金屬拱殼，安裝時凸面朝向介質側（受壓側），凹面朝向泄放側，通過拱形結構的彈性形變抵抗正常工作壓力，整體結構簡潔，無復雜拼接。

帶刀組件：在泄放側的夾持器上固定有環形或環形分布的刀刃（刀具），刀刃位置與爆破片凹面精準對應，是實現破裂的核心切割部件，這也是 “帶刀” 名稱的由來。

材質與規格：膜片材質根據介質特性選擇，如 304/316 不銹鋼、鎳基合金（因康鎳、蒙乃爾）、鈦合金等，部分場景采用內襯聚四氟乙烯（PTFE）增強耐腐蝕性；尺寸通常為 25-200mm，適配不同口徑的設備管道。

二、工作原理

當承壓設備內壓力升至設定的爆破壓力時，反拱結構因無法承受超壓而發生瞬時失穩翻轉（凸面突然向凹面方向翻轉），翻轉過程中，膜片凹面與夾持器上的刀刃劇烈接觸，鋒利的刀刃瞬間將膜片割破，形成完整的泄放口，快速排出介質以降低設備內壓力。泄壓后膜片無法復位，需更換新片才能恢復系統運行。

三、關鍵性能特點

高耐壓與穩定性：反拱結構使其工作壓力比（工作壓力 / 爆破壓力）可達 90%，遠超正拱型爆破片（通常 60%-70%），能在接近爆破壓力的工況下穩定運行。

無碎片與強密封性：刀刃切割使膜片沿預設路徑破裂，無碎片產生（避免污染介質或堵塞下游管道）；正常工作時，拱面與夾持器緊密貼合，密封性能優異，適用于有毒、易燃或潔凈介質。

寬工況適應性:

可耐受全真空（無需額外托架），適應壓力波動頻繁的場景（抗疲勞性強）;

溫度適用范圍廣（-196℃至 650℃），通過材質選擇可適配腐蝕性、粘稠或含少量顆粒的介質。

五、標準規范

設計、制造和檢驗需遵循國家標準《GB/T 567.1-2012 爆破片裝置 第 1 部分：基本要求》，同時需符合國際標準（如 ASME BPVC Section VIII、EN 13445）。出廠前需通過爆破壓力校驗（精度通常 ±5%），確保性能達標。

反拱帶刀型爆破片（YD 型）憑借 “高耐壓、無碎片、強適應” 的特性，成為工業安全防護中應對復雜介質和高壓工況的重要裝置，為承壓設備的安全運行提供可靠保障。
