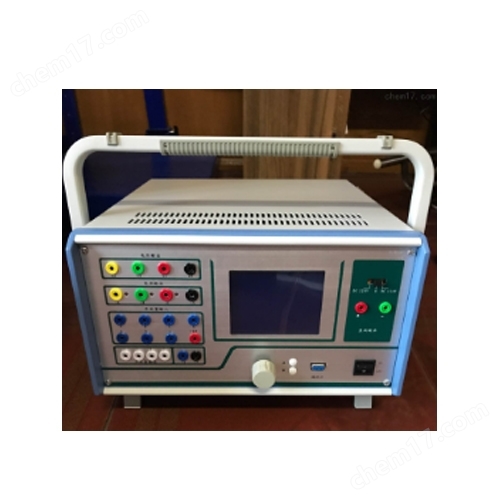

MKY-TKJD-3300 三相微機繼電保護測試儀

主要特點

u  標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。單相電壓最大可輸出120V，單相電流最大可輸出40A（10秒），電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

u  單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、持續性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

u  雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

u  軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

u  開關量接點豐富為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

u  大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

u  自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

u  具有獨立直流電源輸出  裝置設有一路110V 及 220V直流電源輸出。

MKY-TKJD-3300 三相微機繼電保護測試儀參數

交流電流輸出

輸出精度：0.2級

相電流輸出（有效值）：0～40A

三并電流輸出（有效值）：0～120A

相電流長時間允許工作值（有效值）：10A

相電流最大輸出功率：420VA

三并電流最大輸出時最大輸出功率：900VA

三并電流最大輸出時允許工作時間：10s

頻率范圍（基波）：20～1000Hz

諧波次數：1～20 次

直流電流輸出

輸出精度： 0.2級

電流輸出： 0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓：20V

交流電壓輸出

輸出精度：0.2級

相電壓輸出（有效值）：0～120V

線電壓輸出（有效值）：0～240V

相電壓/線電壓輸出功率：80VA / 100VA

頻率范圍（基波）： 20～1000Hz

諧波次數：1～20次

直流電壓輸出

輸出精度：0.2級

相電壓輸出幅值：0～±160V

線電壓輸出幅值：0～±320V

相電壓/線電壓輸出功率：70VA / 140VA

開關量及時間測量

體積重量
