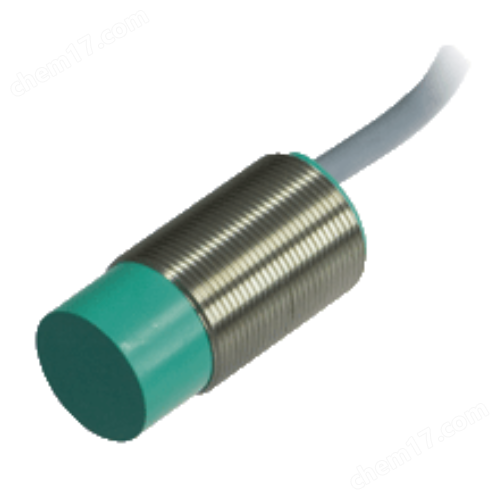

15 mm 非齊平,可通過電位器調節工作距離,高 EMC 抗擾性,不銹鋼型,互補輸出,工作電壓范圍 10 V ... 60 V DC

開關功能 : 互補
輸出類型 : PNP
額定工作距離 : 15 mm
安裝 : 非齊平
輸出極性 : DC
確保操作距離 : 0 ... 12,1 mm
輸出類型 : 4 線
安裝條件 :
工作電壓 : 10 ... 60 V DC
開關頻率 : 0 ... 10 Hz
反極性保護 : 反極性保護
短路保護 : 脈沖式
電壓降 : ≤ 2,8 V
工作電流 : 0 ... 200 mA
斷態電流 : 0 ... 0,5 mA 類型 0,1 µA 在 25 °C 時
空載電流 : ≤ 20 mA
可用前的時間延遲 : ≤ 50 ms
開關狀態指示燈 : 黃色 LED
MTTFd : 750 a
任務時間 (TM) : 20 a
診斷覆蓋率 (DC) : 0 %
電位器 : 靈敏度調節
符合標準 :
UL 認證 : cULus 認證，一般用途
CCC 認證 : 通過中國強制性產品認證 (CCC)
環境溫度 : -25 ... 70 °C (-13 ... 158 °F)
存儲溫度 : -40 ... 85 °C (-40 ... 185 °F)
連接類型 : 電纜 PVC ， 2 m
線芯橫截面積 : 0,75 mm2
外殼材料 : 不銹鋼 1.4305 / AISI 303
感應面 : PBT
防護等級 : IP67

優點

1)溫度穩定性好

電容式傳感器的電容值一般與電極材料無關，這有利于選擇溫度系數低的材料，又因本身發熱極小，影響穩定性甚微。而電阻傳感器有銅損，易發熱產生零漂。

2)結構簡單

電容式傳感器結構簡單，易于制造和保證高的精度，可以做得非常小巧，以實現某些特殊的測量；能工作在高溫，強輻射及強磁場等惡劣的環境中，可以承受很大的溫度變化，承受高壓力，高沖擊，過載等；能測量超高溫和低壓差，也能對帶磁工作進行測量。

3)動態響應好

電容式傳感器由于帶電極板間的靜電引力很小(約幾個10^(-5)N)，需要的作用能量極小，又由于它的可動部分可以做得很小很薄，即質量很輕，因此其固有頻率很高，動態響應時間短，能在幾兆赫茲的頻率下工作，特別適用于動態測量。又由于其介質損耗小可以用較高頻率供電，因此系統工作頻率高。它可用于測量高速變化的參數。

4)可以非接觸測量且靈敏度高

可非接觸測量回轉軸的振動或偏心率、小型滾珠軸承的徑向間隙等。當采用非接觸測量時，電容式傳感器具有平均效應，可以減小工件表面粗糙度等對測量的影響。

電容式傳感器除了上述的優點外，還因其帶電極板間的靜電引力很小，所需輸入力和輸入能量極小，因而可測極低的壓力、力和很小的加速度、位移等，可以做得很靈敏，分辨力高，能感應0.01μm甚至更小的位移。由于其空氣等介質損耗小，采用差動結構并接成電橋式時產生的零殘極小，因此允許電路進行高倍率放大，使儀器具有很高的靈敏度。 [3]

缺點

①輸出阻抗高，負載能力差。

無論何種類型的電容式傳感器，受電極板幾何尺寸的限制，其電容量都很小，一般為幾十到幾百皮法(pF)，因此使電容式傳感器的輸出阻抗很高，可達 ～ Ω。由于輸出阻抗很高，因而輸出功率小，負載能力差，易受外界干擾影響而產生不穩定現象，嚴重時甚至無法工作。

②寄生電容影響大。

電容式傳感器的初始電容量很小，而連接傳感器和電子線路的引線電纜電容、電子線路的雜散電容以及電容極板與周圍導體構成的電容等寄生電容卻較大。寄生電容的存在不但降低了測量靈敏度，而且引起非線性輸出。由于寄生電容是隨機變化的．因而使傳感器處于不穩定的工作狀態．影響測量準確度。 [4]
