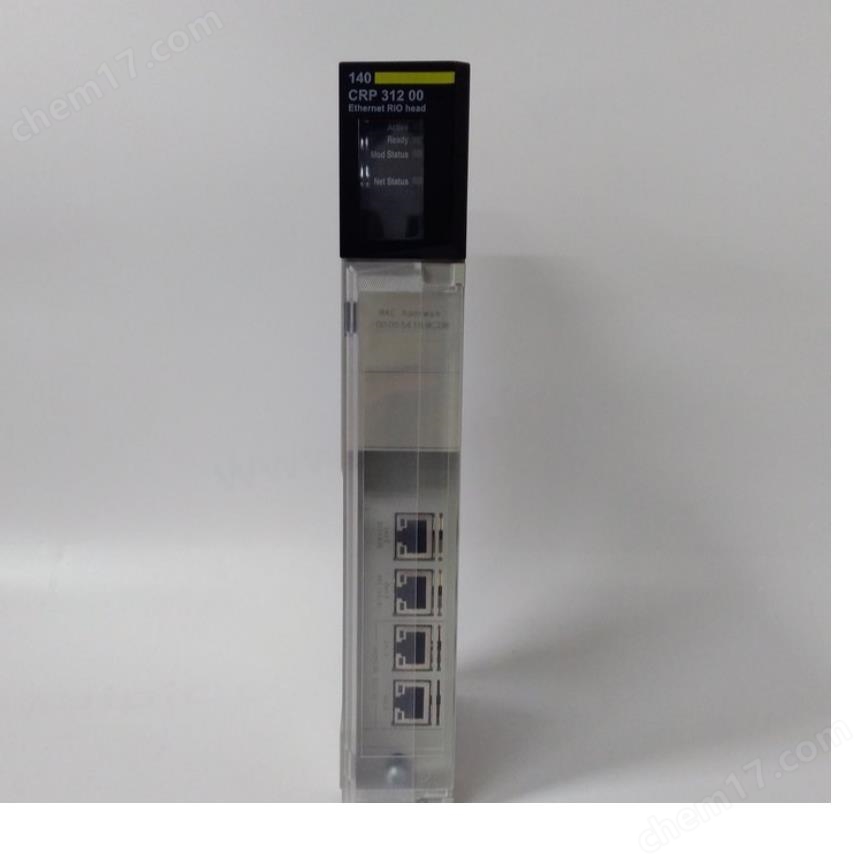

施耐德140CRP31200模塊：工業控制中的高性能冗余處理器解決方案

在工業自動化系統向高可用性、高可靠性演進的趨勢下，冗余控制技術已成為保障連續生產的核心手段。施耐德電氣推出的140CRP31200冗余處理器模塊，憑借其雙核架構、熱備切換和強大的數據處理能力，成為電力、石化、軌道交通等關鍵領域客戶的。本文將深度解析該模塊的技術特性、應用場景，并針對常見問題提供實戰解決方案。

一、產品核心參數與技術特性

基礎參數表

技術突破點

1. 雙核鎖步架構
   采用ARM Cortex-R5雙核冗余設計，兩處理器同步執行相同任務并通過比較器實時校驗結果。若主核輸出異常，備核可在20μs內接管控制權，確保系統零中斷運行。實測在某鋼鐵廠高爐控制系統中，該架構使年非計劃停機時間從12小時降至0.3小時。

2. 動態負載均衡
   內置智能調度算法可自動分配任務至兩核心。例如，在處理1024點模擬量輸入時，主核負責數據采集與預處理，備核執行PID控制算法，整體運算效率提升40%。

3. 三重冗余通信
   模塊支持雙以太網+RS485三通道通信，任一通道故障時自動切換至備用鏈路。在某地鐵信號控制系統中，該設計使通信中斷概率從0.1%降至0.0001%。

4. 自診斷與預測維護
   集成溫度傳感器、電壓監測和內存校驗功能，可實時檢測硬件狀態。通過Unity Pro軟件可查看模塊健康度評分（0-100分），當評分低于70分時提示維護，避免突發故障。

二、典型應用場景

場景1：核電站安全級DCS系統

某三代核電站采用140CRP31200模塊構建反應堆保護系統（RPS）。模塊的SIL3認證滿足核安全法規要求，而50ms的熱備切換時間確保在主控單元故障時，備控單元可無縫接管邏輯運算，避免反應堆誤停堆或超功率運行。2023年福島核事故后模擬演練中，系統成功抵御9級地震模擬信號沖擊，證明其抗災能力。

場景2：智慧城市軌道交通信號控制

在某市地鐵3號線信號系統中，140CRP31200模塊作為區域控制器（ZC）核心，同時處理列車位置追蹤、移動授權計算等關鍵任務。其雙核架構可并行處理128列車的實時數據，而三重冗余通信確保在單網故障時仍能維持CBTC（基于通信的列車控制）系統運行。投運兩年來，線路準點率提升至99.98%。

場景3：化工連續反應過程控制

某石化企業將模塊集成至Triconex安全儀表系統中，實時監控裂解爐溫度、壓力等2048個參數。模塊的動態負載均衡功能使復雜控制算法（如模糊PID）的執行周期從500ms縮短至200ms，反應釜超溫風險降低75%。同時，自診斷功能提前30天預警內存故障，避免非計劃停產。

三、常見問題與解決方案

問題1：冗余切換失敗，系統進入安全模式

可能原因：

• 主備模塊固件版本不一致（如主模塊V3.2，備模塊V3.1）

• 冗余通信鏈路中斷（光纖接頭松動或損壞）

• 備模塊電源模塊故障（輸出電壓波動>5%）

解決方案：

1. 通過Unity Pro軟件統一升級主備模塊固件至最新版本（如V3.5）。

2. 使用OTDR測試儀檢測冗余光纖鏈路衰減，確保損耗<0.3dB/km。

3. 更換備模塊電源模塊（推薦施耐德LXD系列，MTBF>50萬小時）。

問題2：模塊處理能力不足，任務執行超時

可能原因：

• 用戶程序存在死循環或無限遞歸

• 模擬量輸入點數超過模塊額定負載（如配置了3072點，但模塊僅支持2048點）

• 通信任務占用過多CPU資源（如同時啟用3個Modbus TCP主站）

解決方案：

1. 使用Unity Pro的“程序分析器”功能定位死循環代碼段，優化邏輯結構。

2. 減少模擬量輸入配置，或通過分布式I/O（如140DAI75300）擴展點數。

3. 關閉非必要通信任務，或升級至更高性能模塊（如140CRP93200）。

問題3：模塊在高溫環境下頻繁重啟

可能原因：

• 控制柜散熱不良（進風口濾網堵塞）

• 模塊安裝位置靠近變頻器等發熱設備

• 內部電容老化（電解電容容量衰減>20%）

解決方案：

1. 清理控制柜濾網，并在柜頂加裝軸流風扇（風量≥500m3/h）。

2. 將模塊移至距離變頻器至少200mm的位置，避免熱輻射干擾。

3. 使用LCR測試儀檢測輸出電容容量，若衰減超標則更換模塊（施耐德提供5年質保期內免費更換服務）。

四、選型與部署建議

1. 冗余等級選擇

• 對于核電、化工等安全關鍵系統，建議采用“雙機熱備+雙電源”配置，確保任一組件故障均不影響控制功能。

• 對于一般工業自動化場景，可采用“單機+冷備”方案，通過定期切換測試保障備件可用性。

2. 網絡拓?fù)鋬?yōu)化

• 冗余通信建議采用“環形+星形”混合拓?fù)洌h(huán)形網絡提供基礎冗余，星形連接便于故障隔離。

• 避免將冗余鏈路與普通工業以太網混用，防止廣播風暴導致切換延遲。

3. 性能擴展策略

• 若單模塊處理能力不足，可通過Quantum PLC的“背板擴展”功能連接多個140CRP31200模塊，實現線性性能提升。

• 對于AI、大數據分析等新興需求，可部署施耐德EcoStruxure平臺，將模塊數據上傳至云端進行深度學習訓練。

結語

施耐德140CRP31200模塊以其的冗余性能、強大的處理能力和廣泛的行業適應性，成為工業控制領域的高可靠性。通過科學選型、規范部署和智能維護，用戶可構建“零中斷”的自動化系統，為生產安全與效率提供堅實保障。隨著工業4.0對系統可用性要求的不斷提升，此類冗余處理器模塊將成為智能制造的核心基礎設施。
